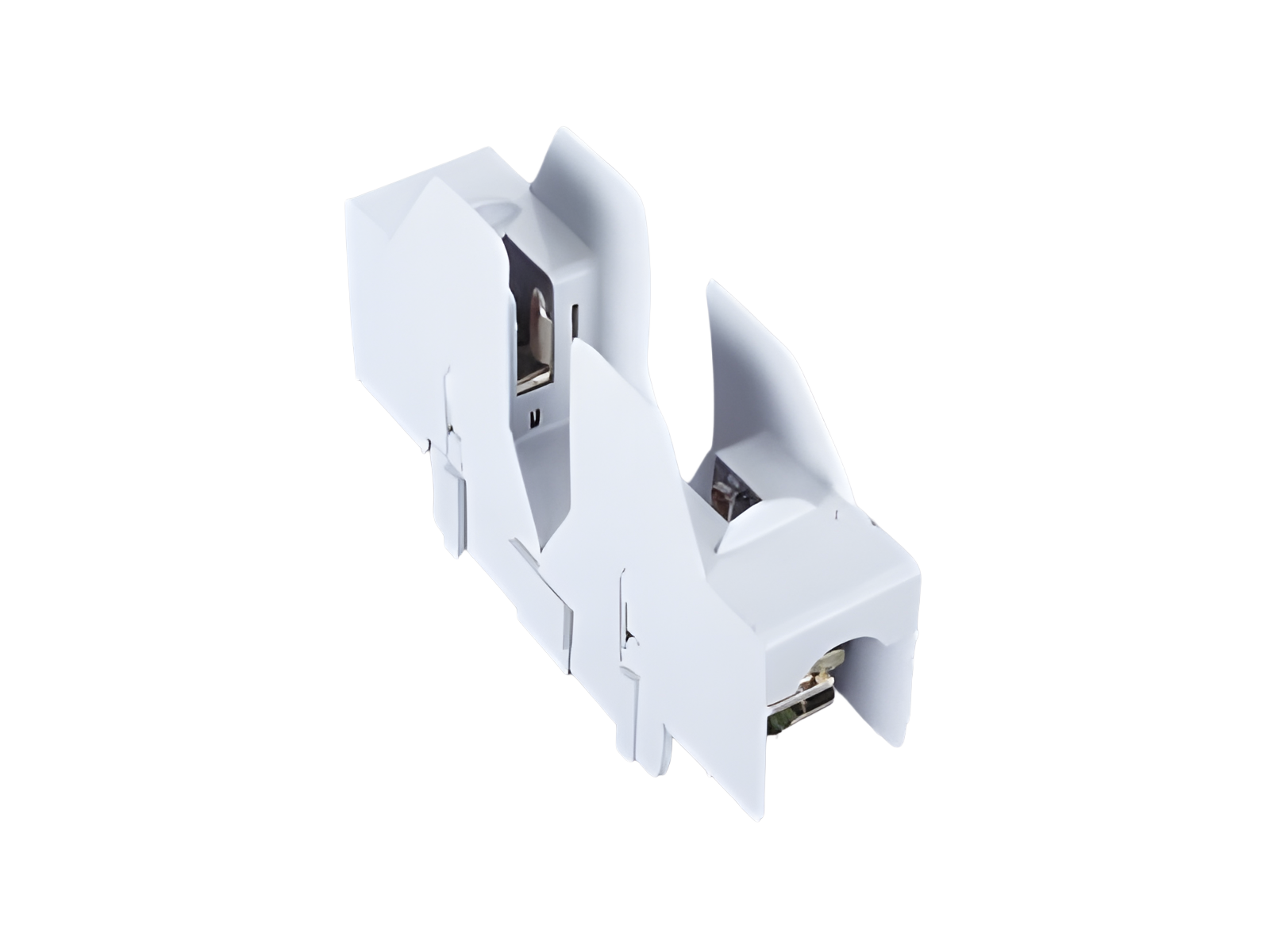

Base per fusibili NH 160 A (03760)

The picture may show a similar product.

Descrizione

Cod.art.: 03760000

QUADRON^®Panel

Base per fusibili NH 160 A

brida a entrambi lati

Gr. NH 00 / 1P, con protezione

for mounting plate

Montaggio

Panel

Vantaggi prodotto

For safe connection of the leads, the shock protection is split into 2.

gruppo di prodotto	10
sottogruppo prodotto	03

pz/ conf.	12
EAN	4021267037604

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Omologazioni

DNV GL

type no.: NH-00

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione di picco U_imp:

6 kV

resistenza al corto circuito con protezione tramite fusibili:

50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2.7 W.

(The power dissipation at full load would be 4.2 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1000 V

Valori meccanici
L x A x P:	36 x 147 x 88
peso:	15.5 kg/100
Poli:	1 polo
Mounting:	for mounting plate

Connessioni
terminal
min. cross-section:	1.5 mm²
max. cross-section:	70 mm²
Md min.:	2.4 Nm
Md max.:	3.6 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

potenza diss. max. ammissibile del fusibile inserito:	12 W
