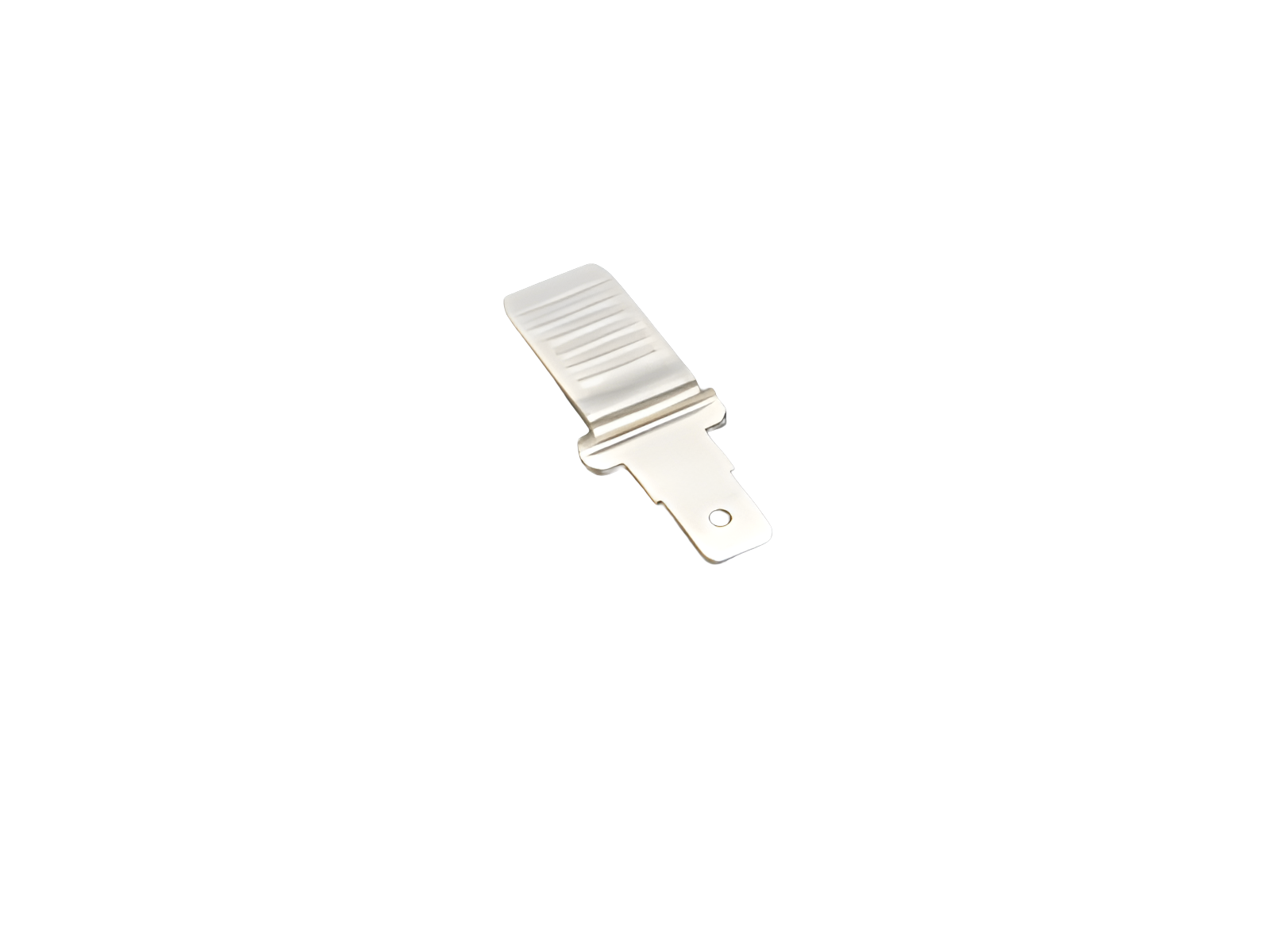

connessione ausiliario per morsetto a gabbia (33915)

The picture may show a similar product.

Descrizione

Cod.art.: 33915000

connessione ausiliario per morsetto a gabbia

connettore piatto EN 61210 6,3 x 0,8

per QCB-NH00, QCS-NH00, QCS-160

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	3
EAN	4021267339159

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Valori meccanici
L x A x P:	14 x 3 x 32
peso:	0.6 kg/100

Application notes


short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

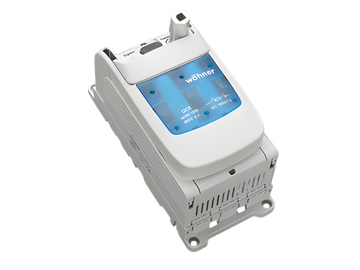

33505000
QUADRON^®Panel Speed
Sezionatore sottocarico per fusibili NH, 3p
morsetti a gabbia, per manovra rinviata
Gr. NH 00
double-breaking
Di Più

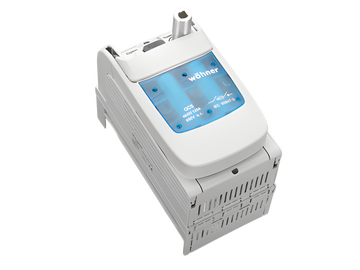

33503000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
morsetti a gabbia, connessione in basso, per manovra rinviata
Gr. NH 00
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

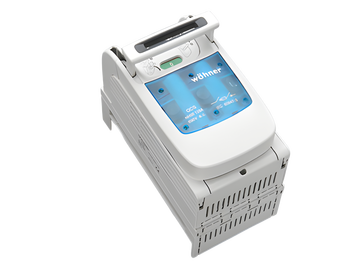

33500000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
morsetti a gabbia, connessione in basso
Gr. NH 00
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

03199000
QUADRON^®60Classic
Base per fusibili NH 160 A
morsetti a gabbia
Gr. NH 00 / 3P
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33206000
QUADRON^®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
Morsetti a gabbia, uscita in basso/ alto
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33198000
QUADRON^®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
morsetti a gabbia
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33075000
QUADRON^®60Classic
base sezion. per fus. NH 00,160 A, per barre, uscita in basso / alto
morsetti a gabbia
versione speciale per sistemi barre 5p
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33324000
QUADRON^®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
morsetti a gabbia
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33772000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33775000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
flat version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33770000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33773000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
flat version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33774000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp., con monit. fusibili
flat version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33771000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp., con monit. fusibili
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33592000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
with extended touch protection IP20 when open
Gr. 00, sez. singolarm.
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33590000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
high version with box terminal 70 mm²
Gr. 00, sez. contemp.
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

https://pim.woehner.de/IT/CH/1000047563

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Ulteriori informazioni

Français Italiano Deutsch English

Deutschland France Italia Switzerland International
