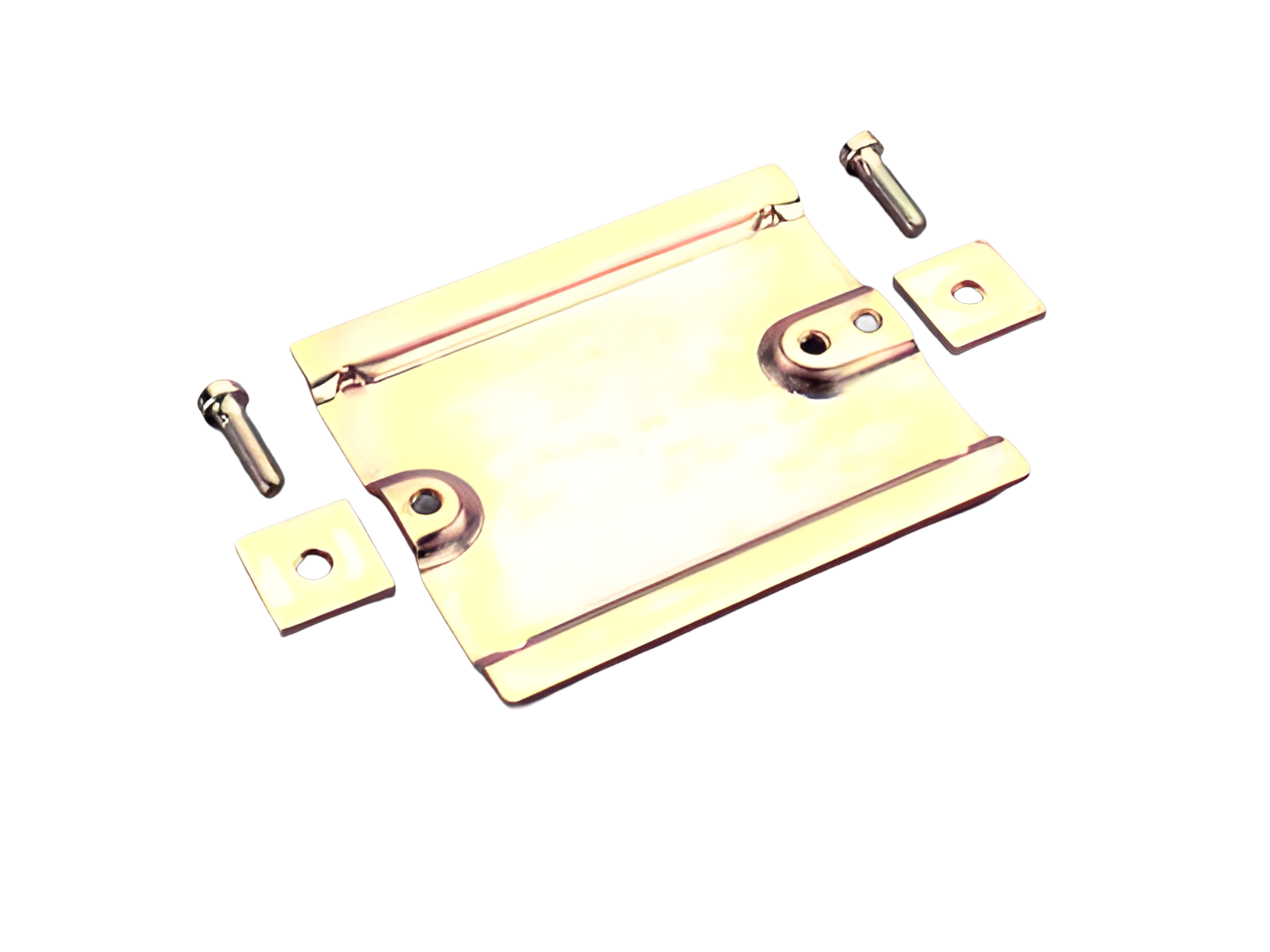

Kit di fissaggio rapido (33158)

The picture may show a similar product.

Descrizione

Cod.art.: 33158 000

Kit di fissaggio rapido

per fissaggio tra 2 guide DIN con distanza 125 mm o 150 mm

Gr. NH 1 - 2

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267331580

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	51.0 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33393 000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
morsetti a gabbia
for mounting plate
Di Più

33150 000
QUADRON^®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
with electromechanical fuse monitoring
for mounting plate
Di Più

33202 000
QUADRON^®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
for mounting plate
Di Più

33149 000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
with electromechanical fuse monitoring
for mounting plate
Di Più

33331 000
QUADRON^®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
with electronic fuse monitoring
for mounting plate
Di Più

33201 000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
for mounting plate
Di Più

33330 000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
with electronic fuse monitoring
for mounting plate
Di Più
