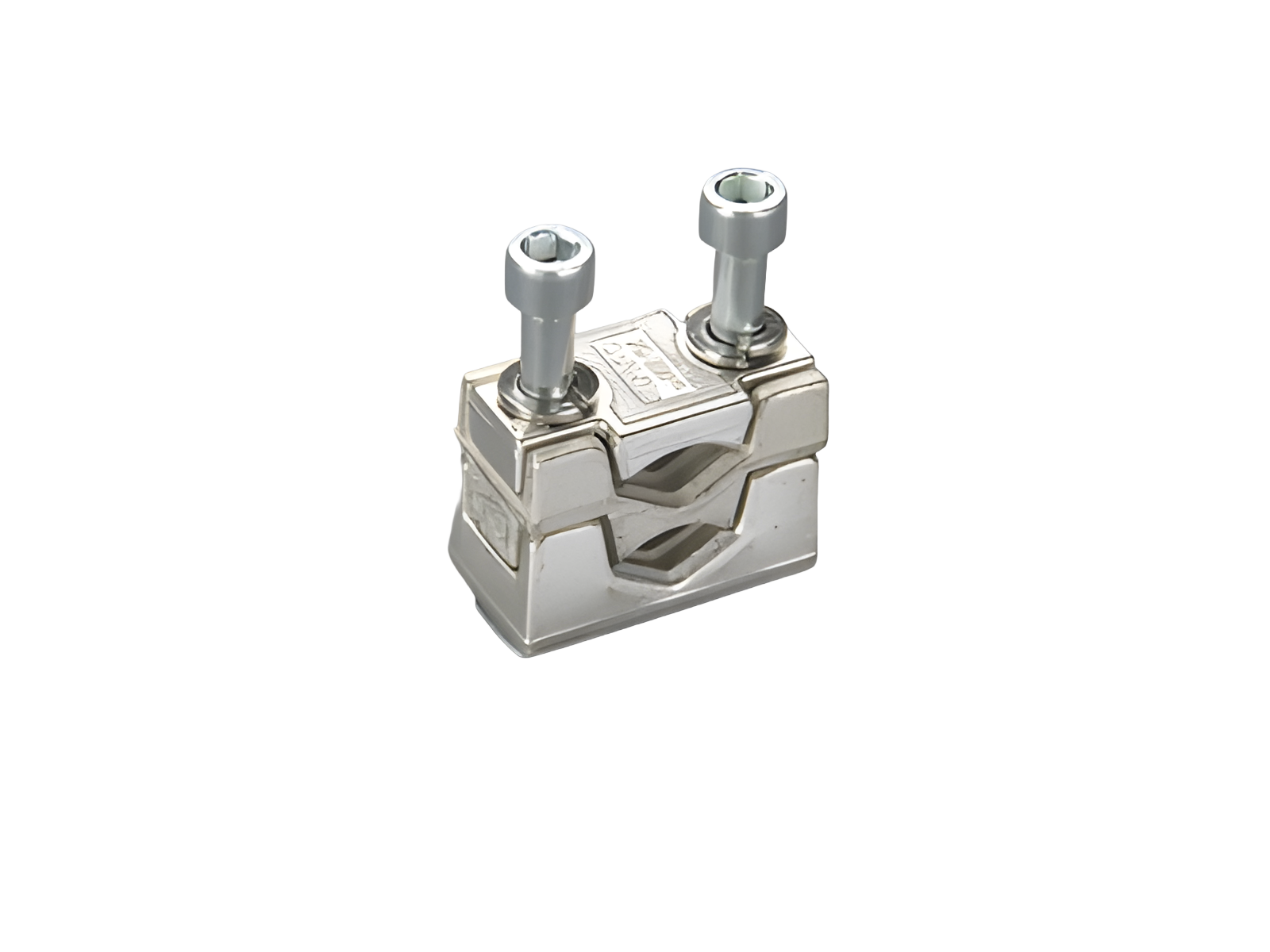

morsetto a prisma, doppio (33145)

The picture may show a similar product.

Descrizione

Cod.art.: 33145000

morsetto a prisma, doppio

2x 35 - 70 mm²

per QCB-NH1, QCS-NH1, QCS-320

Montaggio

60Classic

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267331450

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	16.6 kg/100

Connessioni
screw drive:	S5
wire stripping:	23 mm
min. cross-section:	35 mm²
max. cross-section:	70 mm²
rm:	35 - 70 mm²
f:	35 - 70 mm²
f + AE:	35 - 70 mm²
(f + AE may not fit with max. cross-section)
sm:	35 - 70 mm²
Md min.:	4.8 Nm
Md max.:	7.2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

short-circuit withstandability:	determined by main product
