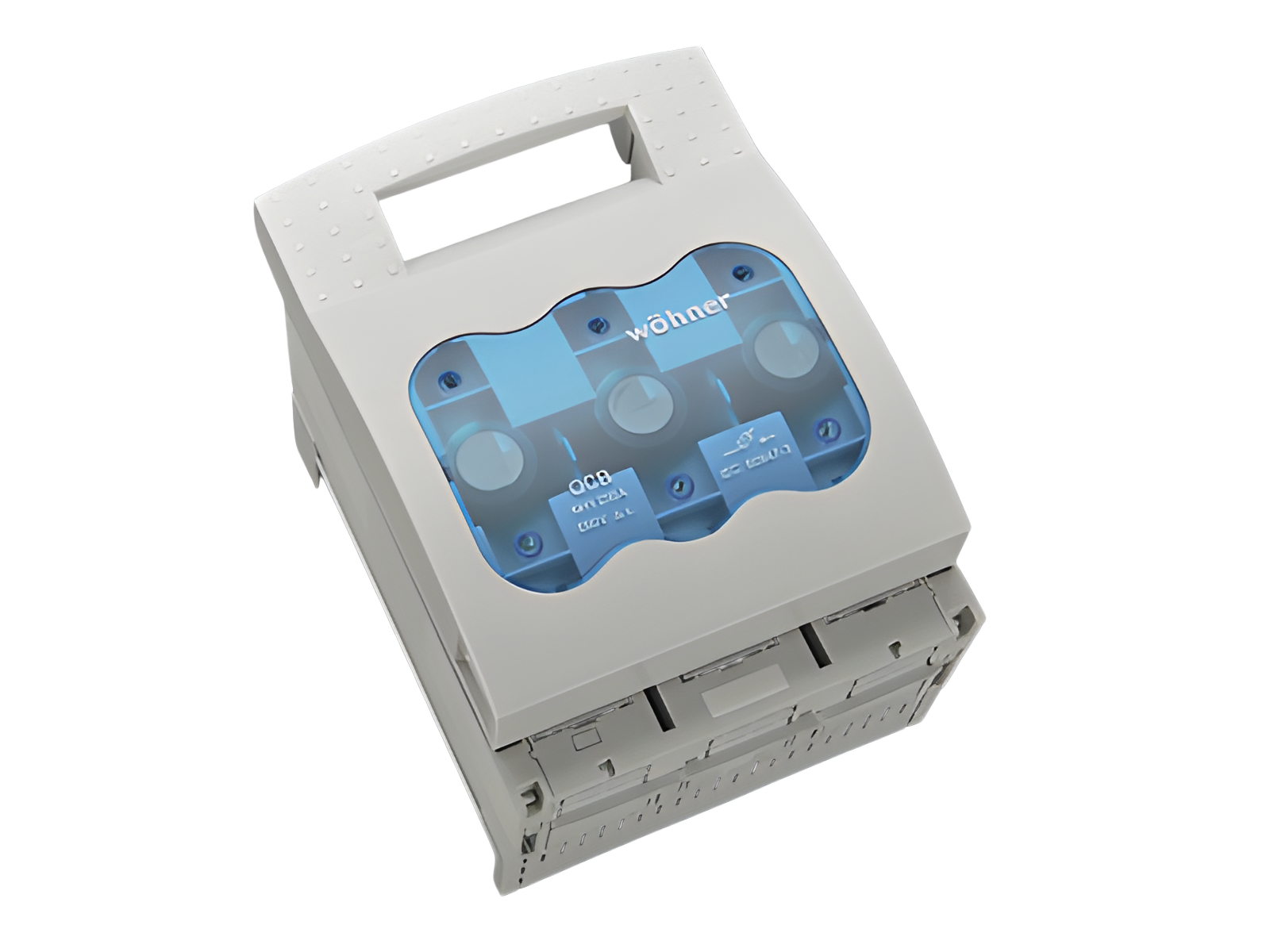

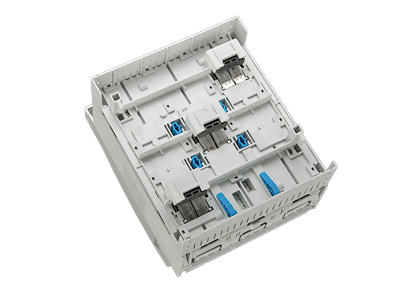

base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto (33601)

The picture may show a similar product.

Descrizione

Cod.art.: 33601000

QUADRON®60Classic

base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto

vite M10

connessione cavi in alto o basso

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

con CrossLink®Technology

Montaggio

60Classic

Vantaggi prodotto

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other
Self-closing test holes are available in the cover.

gruppo di prodotto 09
sottogruppo prodotto 27
pz/ conf. 1
EAN 4021267336011
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

type no.: QCB-NH1

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2012010302563561

Dati tecnici

per fusibili di grandezza: NH 1
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 250 A
tensione nominale (IEC) AC: 690 V
tensione nominale (IEC) DC: 440 V
tensione nominale di isolamento Ui AC: 800 V
tensione nominale di isolamento Ui DC: 500 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-22B (400V)
AC-23B (400V/160A)
AC-21B (690V)
AC-20B (1000V) at pollution degree 2

to obtain a higher utilisation category the product can be retrofitted with arcing chambers (see accessories)

visible information required if used at more than 690V AC: do not switch under load
Categoria d'impiego DC: DC specifications: 2 current paths (L1,L3) in series
DC-20B (440 V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
corrente nom. di cto cto condizionata da fusibili (AC): 100 kA / 690 V
secondo prove fatte con fusibili di caratteristica: gG
resistenza nom. alla corrente di picco Ipk max.: 13.7 kA
corrente nom. di breve durata Icw (1,0 s) max.: 8.1 kA
Icw approved with: Trennmesser

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 16.6 W.

(The power dissipation at full load would be 26.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 725 V
tensione max. ammissibile (IEC) DC: 800 V
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Details UL
Norme
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 250 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
SCCR: 100 kA
Valori meccanici
L x A x P: 184 x 243 x 157
peso: 266.0 kg/100
Poli: 3 poli
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
grado di protezione dal fronte: IP30
Connessioni
screw connection
M10
screw drive: SW16
Md min.: 20.0 Nm
Md max.: 30.0 Nm

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
potenza diss. max. ammissibile del fusibile inserito: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

33142000

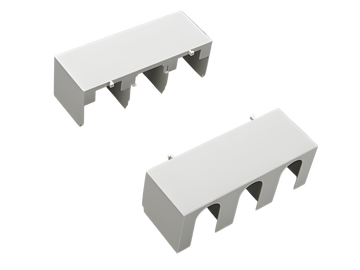

copertura per capicorda, innestabile in alto / basso
per: QCB-NH1, QCS-NH1, QCS-320
Di Più

33145000

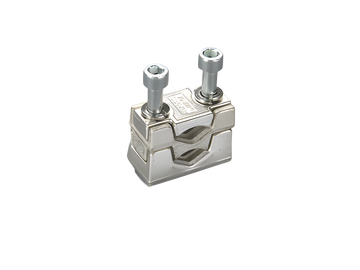

morsetto a prisma, doppio
2x 35 - 70 mm²
per: QCB-NH1, QCS-NH1, QCS-320
Di Più

33152000

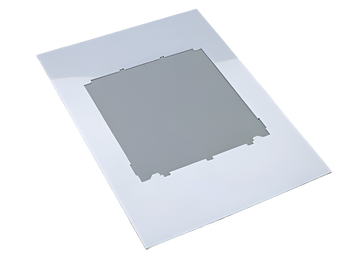

cornice singola
215 x 330
Gr. NH 1
Di Più

33155000
Protezione per mani
per basi sez. NH, Gr. NH 1- 3
per la protezione posteriore del coperchio
Di Più

33157000
Bloccaggio coperchio
per filo sigillo oppure 3 lucchetti di diamatro staffa 4 -7 mm
Gr. NH 1 - 3
Di Più

33163000

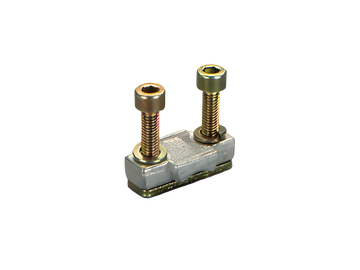

connessione a brida per cavi Cu
70 - 150 mm²
per: QCB-NH1, QCS-NH1, LTS-F 250, LTS 400
Di Più

33166000

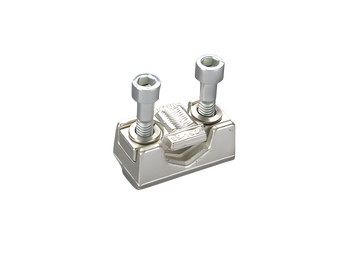

morsetto a prisma, per cavi Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
per: QCB-NH1, QCS-NH1, QCS-320
Di Più

33909000

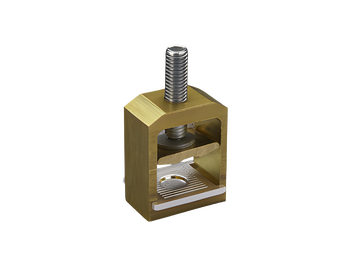

morsetto a gabbia
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
per: QCB-NH1, QCS-NH1, QCS-320
Di Più

33917000

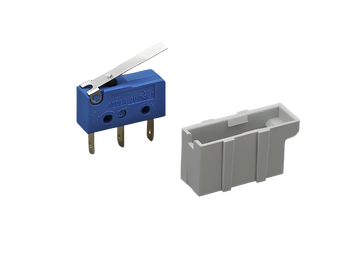

microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®60Classic, QUADRON®Panel gr. NH 1
Di Più

33918000

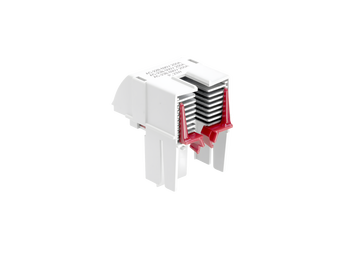

camera spegniarco
kit per ottenere categoria di impiego più elevata
per basi sez. NH1
Di Più

32595000
CrossLink®60Classic
adattatore ricambio
adattatore
Di Più

Similar products

33600000
QUADRON®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
morsetti a gabbia
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33325000
QUADRON®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33160000
QUADRON®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più
