Cod.art.: 33398000

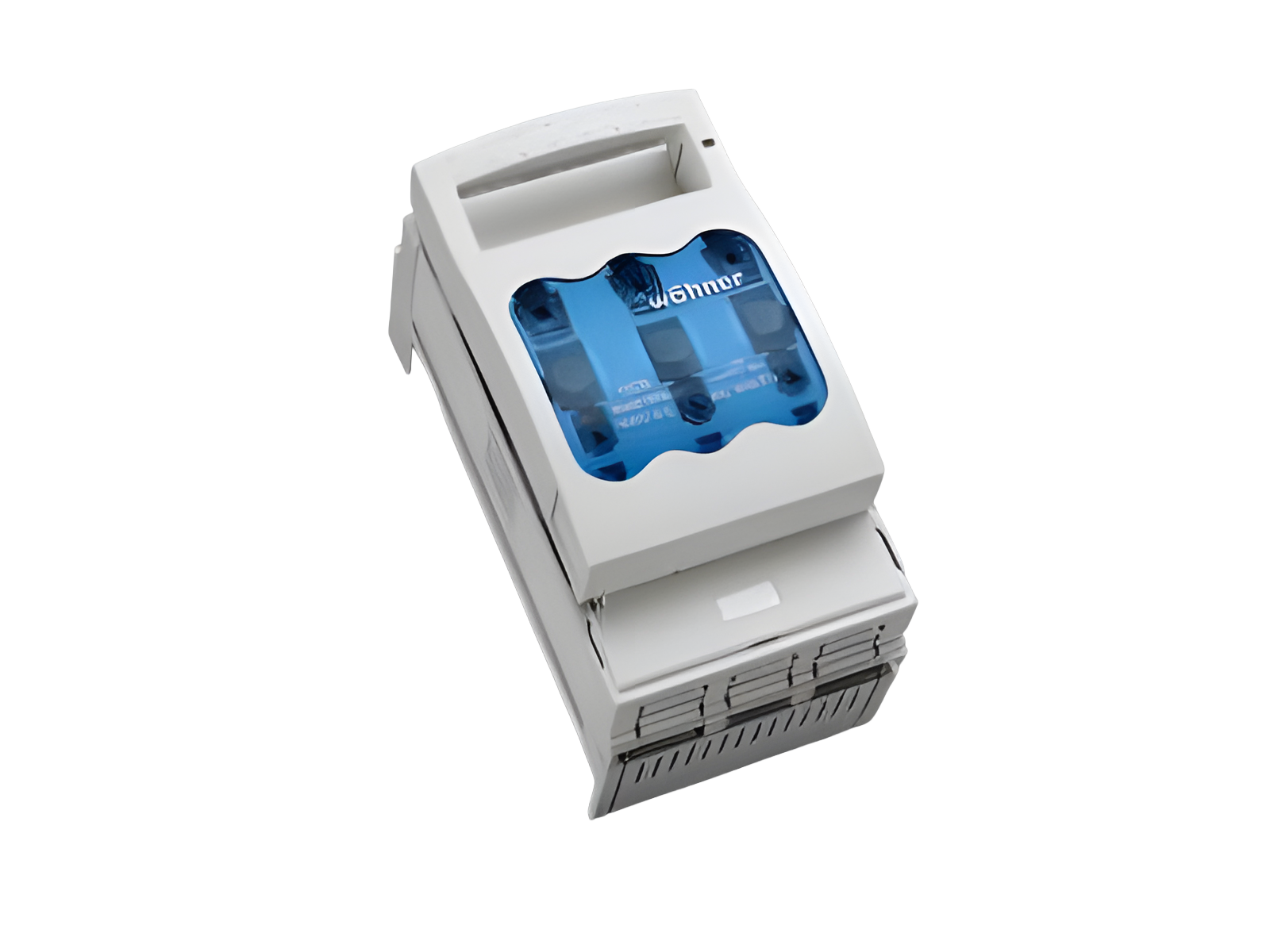

QUADRON®60Classic
base sezion. per fus. NH00 160 A, per barre, uscita in basso / alto
vite M8
connessione cavi in alto o basso
per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate
con CrossLink®Technology
Montaggio
60Classic
Vantaggi prodotto
CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into 2
Busbar supports for flat busbars can be mounted above each other
| gruppo di prodotto | 09 |
| sottogruppo prodotto | 24 |
| pz/ conf. | 1 |
| EAN | 4021267333980 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Omologazioni
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
type no.: QCB-NH00
| per fusibili di grandezza: | NH 000, NH 00 |
| fusibile secondo norma: | IEC / HD 60269-2 |
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 160 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale (IEC) DC: | 440 V |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione nominale di isolamento Ui DC: | 500 V |
| tensione di picco Uimp: | 6 kV |
| Categoria d'impiego AC: | AC-21B (690V) AC-22B (500V) AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| Categoria d'impiego DC: | DC specifications: 2 current paths (L1,L3) in series DC-21B (220V) DC-21B (440V/100A) DC-22B (220V/63A) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| corrente nom. di cto cto condizionata da fusibili (AC): | 50 kA / 690 V |
| 80 kA / 500 V (160 A) | |
| secondo prove fatte con fusibili di caratteristica: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 11.3 W.
(The power dissipation at full load would be 17.7 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 800 V |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, certain distances to earthed metal parts are to be adhered to. detailed information upon inquiry When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed. |
|
| System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe) |
| Details UL | |
| Norme | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 160 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Valori meccanici | |
| L x A x P: | 106 x 200 x 97 |
| peso: | 103.0 kg/100 |
| Poli: | 3 poli |
| per barre: | 12, 15, 20, 25, 30 x 5, 10 e barre profilate |
| grado di protezione dal fronte: | IP30 |
Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars
| Connessioni | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
| Md min.: | 8.0 Nm |
| Md max.: | 10.0 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
