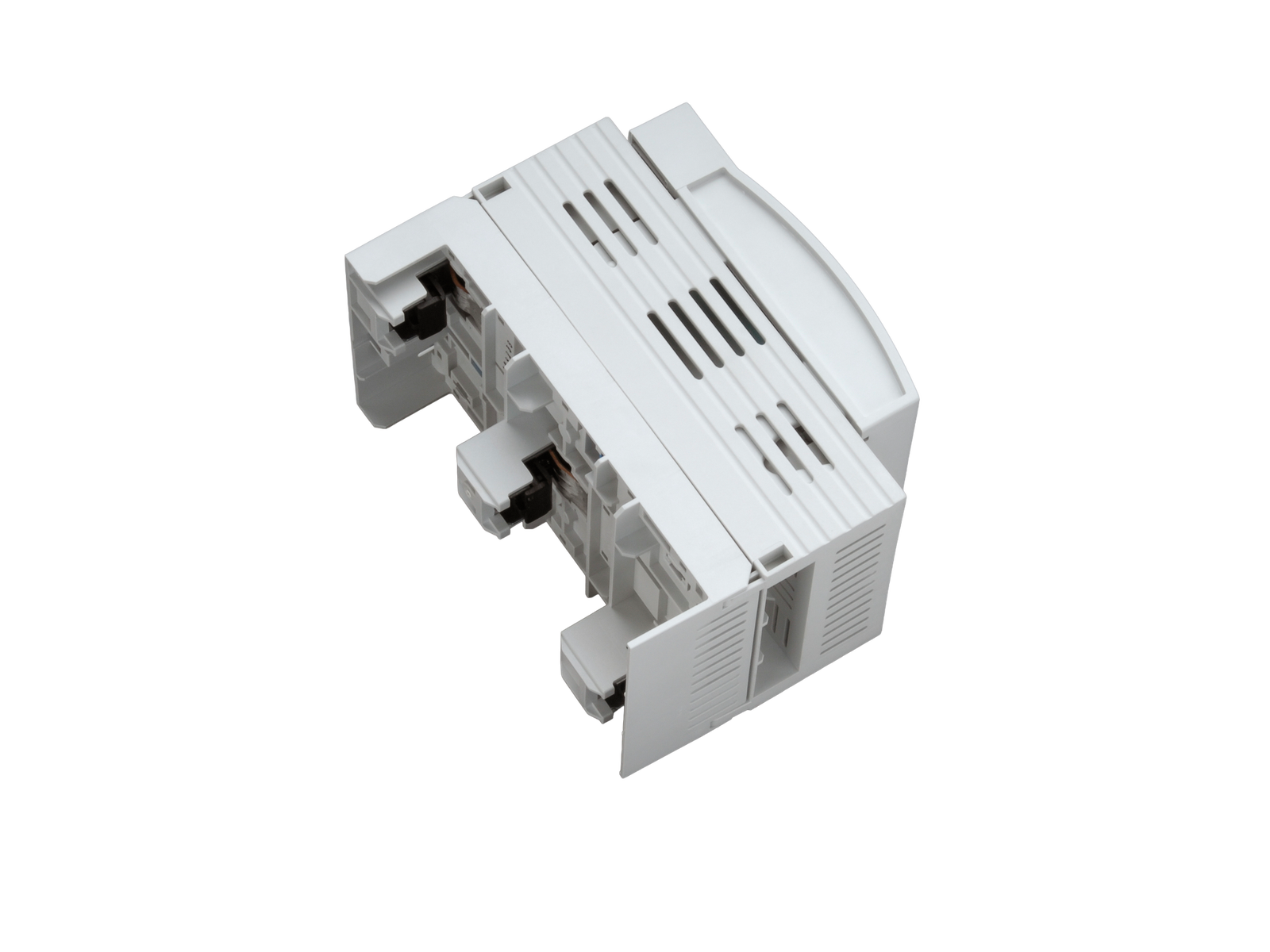

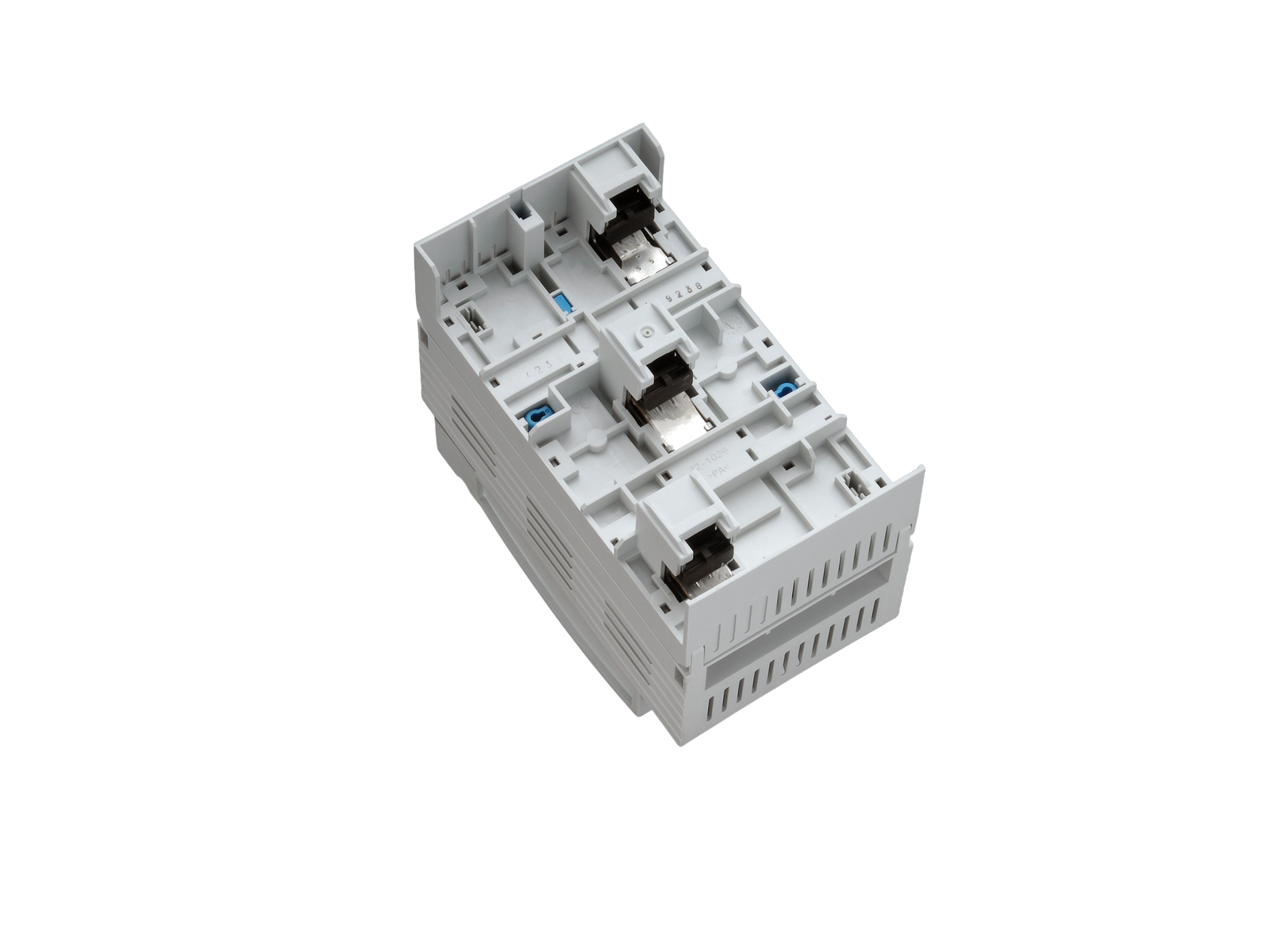

base sezion. per fus. NH000, 125 A, per barre, uscita in basso / alto (33416)

The picture may show a similar product.

Descrizione

Cod.art.: 33416000

QUADRON^®30Compact

base sezion. per fus. NH000, 125 A, per barre, uscita in basso / alto

morsetti a gabbia

connessione cavi in alto o basso

per barre 12 x 5, 10

Montaggio

30Compact 3P

Vantaggi prodotto

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two

gruppo di prodotto	09
sottogruppo prodotto	22

pz/ conf.	1
EAN	4021267334161

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

type no.: QCB-NH000

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302405871

Dati tecnici

per fusibili di grandezza:	NH 000
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	125 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione nominale di isolamento U_i AC:	800 V
tensione nominale di isolamento U_i DC:	500 V
tensione di picco U_imp:	6 kV

Categoria d'impiego AC:	AC-23B (400 V) AC-22B (500 V) AC-21B (690 V)
Categoria d'impiego DC:	DC specifications: 2 current paths (L1,L3) in series DC-22B (440V/63A) DC-22B (220V/100A) DC-21B (440V/80A) DC-21B (220V/125A)

corrente nom. di cto cto condizionata da fusibili (AC):	50 kA / 400 V (125A)
	50 kA / 500 V (100A)
	50 kA / 690 V (50A)
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8.8 W.

(The power dissipation at full load would be 13.8 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

800 V

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

for fuse links IEC 60269-2 / DIN VDE 0636-2 size 000 (max. 21mm wide) up to 9W power dissipation
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation, adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)

Details UL
Norme
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	125 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR:

100 kA

Valori meccanici
L x A x P:	90 x 160 x 98
peso:	90.0 kg/100
Poli:	3 poli
per barre:	12 x 5, 10

grado di protezione dal fronte:

IP30

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Connessioni
cage clamp connection
screw drive:	S4
wire stripping:	20 mm
min. cross-section:	1.5 mm²
max. cross-section:	50 mm²
Md min.:	3.2 Nm
Md max.:	4.8 Nm
Not suitable for aluminium cables !

Box terminal: 2.5 -50mm² flexible cables, 1.5 -50mm² flexible cables with wire-end ferrules 1.5 - 10mm² solid round 16 - 50mm² stranded round (flexible cables of maximum cross-section may not fit when using wire-end ferrule) lam. Cu. 6-9 mm wide Terminal space 10mm x 10mm

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

potenza diss. max. ammissibile del fusibile inserito:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V
