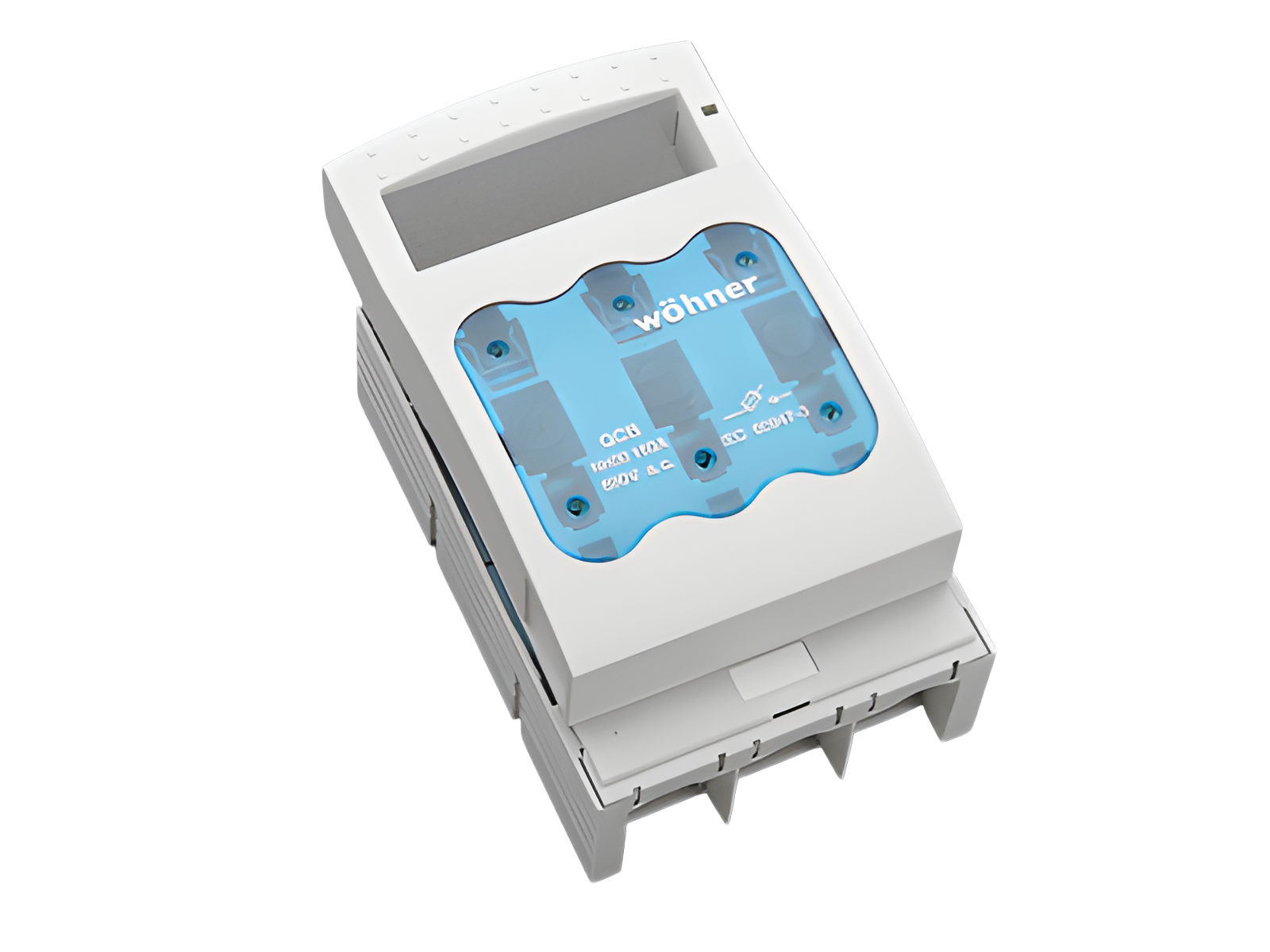

Base sezion. per fus. NH00, 160 A, per pannello (33221)

The picture may show a similar product.

Descrizione

Cod.art.: 33221000

QUADRON^®Panel

Base sezion. per fus. NH00, 160 A, per pannello

morsetti a brida 70 mm², con protezione corta

for mounting plate

Montaggio

Panel

Vantaggi prodotto

For safe connection of the leads, the shock protection is split into 2.

gruppo di prodotto	09
sottogruppo prodotto	03

pz/ conf.	1
EAN	4021267332211

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

type no.: LTS-00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117250

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione nominale di isolamento U_i AC:	800 V
tensione nominale di isolamento U_i DC:	500 V
tensione di picco U_imp:	6 kV

Categoria d'impiego AC:	AC-23B (400V) AC-23B (500V/125A) AC-22B (690V) AC-21B (690V) AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load
Categoria d'impiego DC:	DC specifications: 2 current paths (L1,L3) in series DC-22B (220V) DC-22B (440V/125A) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load

corrente nom. di cto cto condizionata da fusibili (AC):	50 kA / 690 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 4.5 W.

(The power dissipation at full load would be 7.0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

800 V

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Details UL
Norme
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	160 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR:

100 kA

Valori meccanici
L x A x P:	106 x 151 x 83
peso:	71.6 kg/100
Poli:	3 poli
Mounting:	for mounting plate

grado di protezione dal fronte:

IP30

Connessioni
Md min.:	2.4 Nm
Md max.:	3.6 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

01182000
connessione multicavo
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Di Più

03849000
Bloccaggio coperchio
per filo sigillo
Gr. NH 00
Di Più

30894000
connessione a vite M8
con rondella
Gr. NH 00
Di Più

33156000
microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più

33193000
Kit di fissaggio rapido
per fissaggio tra 2 guide DIN con distanza 125 mm o 150 mm
Gr. NH 00
Di Più

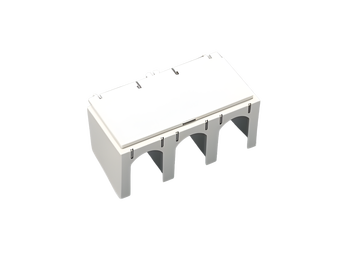

33223000
Copertura per alveolo di conness.
Gr. NH 00
per: 33221, 33222
Di Più

33224000
morsetto a prisma per cavi Cu
16 - 70 mm²
Gr. NH 00
Di Più

33225000
cornice singola
143 x 210, per 33221, 33222
Gr. NH 00
Di Più

https://pim.woehner.de/IT/CH/1000046686

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
