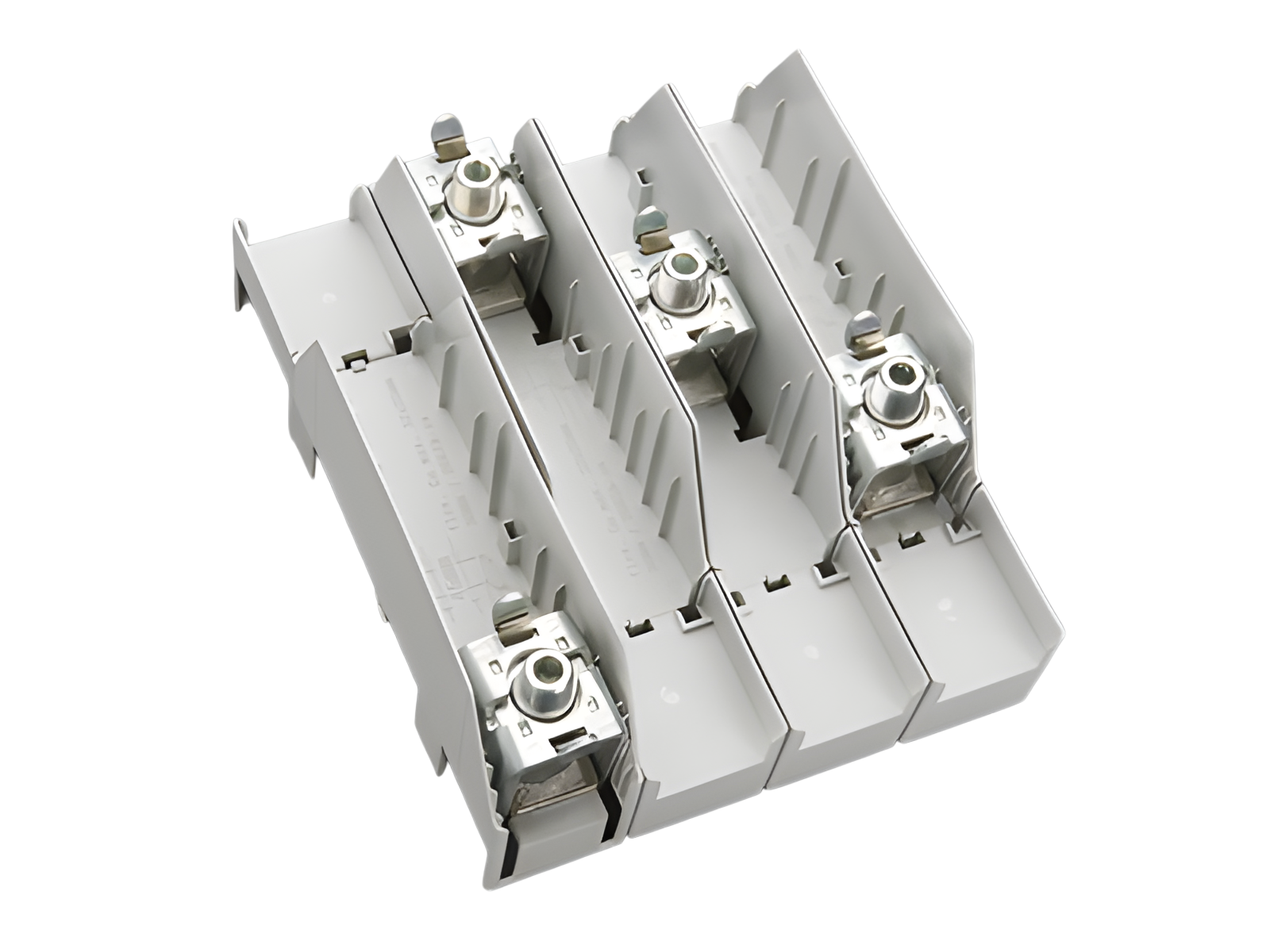

The picture may show a similar product.
Cod.art.: 01162 000
CRITO®60Classic
Set di connessione, 4p, senza copertura
lam. Cu. 20 - 32 x 3 - 15
per barre 20, 25, 30 x 5, 10 e barre profilate
Montaggio
60Classic
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 51 |
| pz/ conf. | 1 |
| EAN | 4021267011628 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| corrente nominale (IEC): | 550 A |
| tensione nominale (IEC) AC: | 800 V |
| resistenza nom. alla corrente di picco Ipk max.: | 50.3 kA |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 1000 V |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| corrente d'impiego max. (IEC): | 800 A |
| Electrical data UL | |
| corrente nominale (UL): | 800 A |
| Valori meccanici | |
| L x A x P: | 204 x 244 x 115 |
| peso: | 180.0 kg/100 |
| Poli: | 4-polig |
| per barre: | 20, 25, 30 x 5, 10 e barre profilate |
| Connessioni | |
| Md min.: | 24.0 Nm |
| Md max.: | 36.0 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 20 - 32 mm |
| lam. Cu thickness: | 3 - 15 mm |
| number of lam. Cu: | 1 |
| Not suitable for aluminium cables ! | |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
