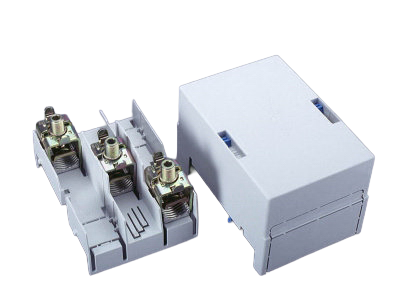

Piastra con morsetti di connessione, 3p (01199)

The picture may show a similar product.

Descrizione

Cod.art.: 01199 000

CRITO®60Classic

Piastra con morsetti di connessione, 3p

95 - 185 mm²

per barre 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.

gruppo di prodotto 07
sottogruppo prodotto 48
pz/ conf. 1
EAN 4021267011994
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Omologazioni

DNV GL

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
corrente nominale (IEC): 350 A
tensione nominale (IEC) AC: 690 V
resistenza nom. alla corrente di picco Ipk max.: 55.8 kA
Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 1000 V
tensione max. ammissibile (IEC) DC: 1500 V
corrente d'impiego max. (IEC): 460 A
Valori meccanici
L x A x P: 135 x 200 x 118
peso: 132.2 kg/100
Poli: 3 poli
per barre: 20, 25, 30 x 5, 10 e barre profilate
Connessioni
min. cross-section: 95 mm²
max. cross-section: 185 mm²
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.


für Anwendungen nach IEC / EN :
Cu und Al 95 - 185 mm² Rundleiter mehrdrähtig und Sektorleiter mehrdrähtig
Cu auch feindrähtig, direkt geklemmt

for applications acc. to IEC / EN:
Cu or Al 95 - 185mm², round stranded or sector-shaped stranded cables
also fine stranded Cu cables (direct clamping)



Istruzioni per l'uso

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Similar products

01754 000
CRITO®60Classic
Piastra con morsetti di connessione, 3 poli
95 -  300 mm²
per barre: 20, 25, 30 x 5, 10 e barre profilate
Di Più

01753 000
CRITO®60Classic
Piastra con morsetti di connessione, 3 poli
lam. Cu. 20 - 32 x 3 - 15
per barre: 20, 25, 30 x 5, 10 e barre profilate
Di Più
