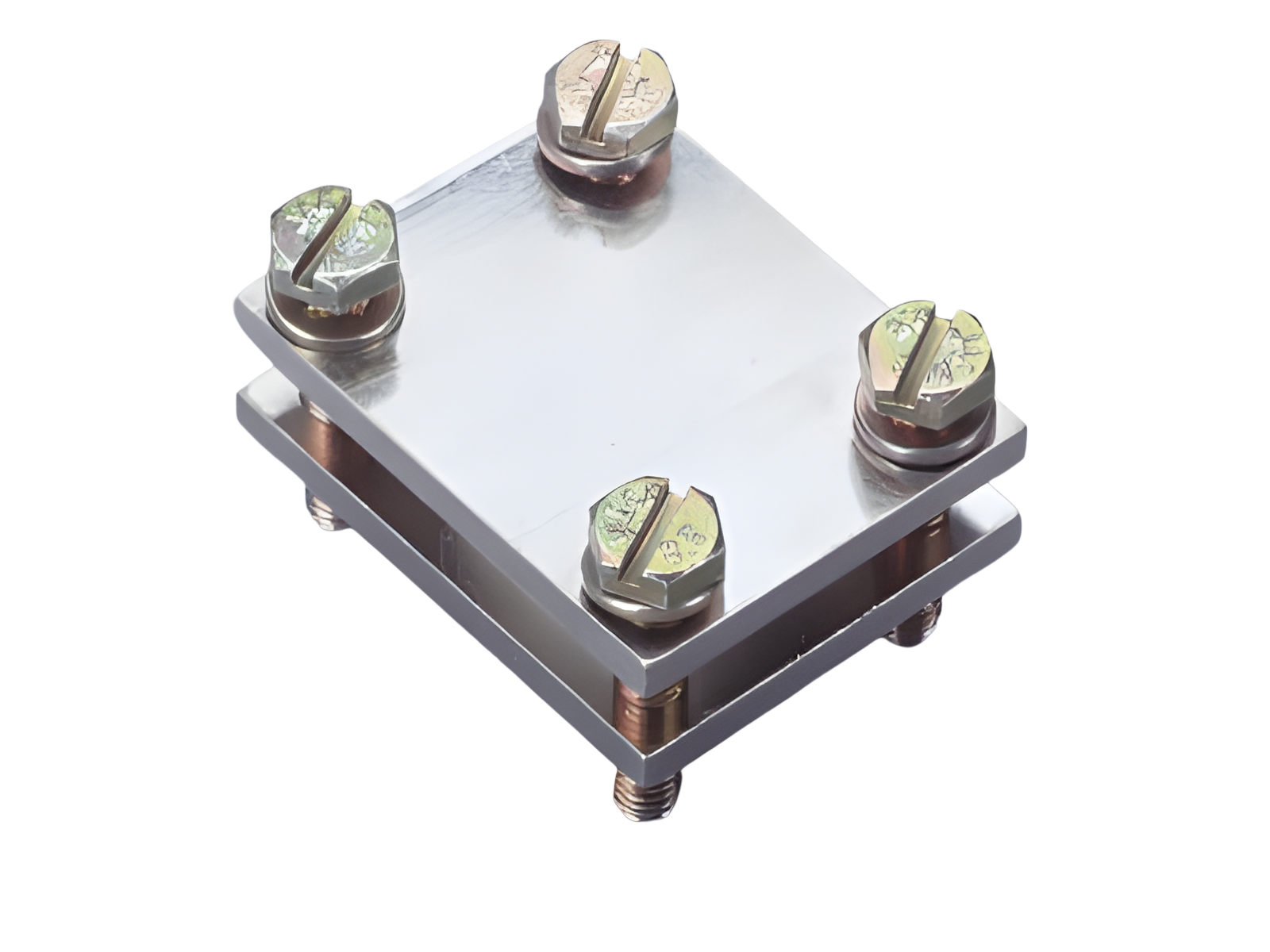

Morsetto piatto (01587)

The picture may show a similar product.

Descrizione

Cod.art.: 01587000

Morsetto piatto

alveoli per connessione 35 con 30

Montaggio

60Classic

gruppo di prodotto	07
sottogruppo prodotto	34

pz/ conf.	10
EAN	4021267015879

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Valori meccanici
L x A x P:	50 x 55 x 25
peso:	21.5 kg/100

Connessioni
Alveolo di serraggio:	35 x 30

Application notes

Avvisi e consigli	for connection of flat busbars with solid or laminated flat conductors

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

01612000
Barra flessibile, isolata
5x 32 x 1
617 A, lunghezza 2 m
Di Più

01282000
Barra flessibile, isolata
6x 32 x 1
715 A, lunghezza 2 m
Di Più

01613000
Barra flessibile, isolata
10x 32 x 1
894 A, lunghezza 2 m
Di Più
