Cod.art.: 01166000

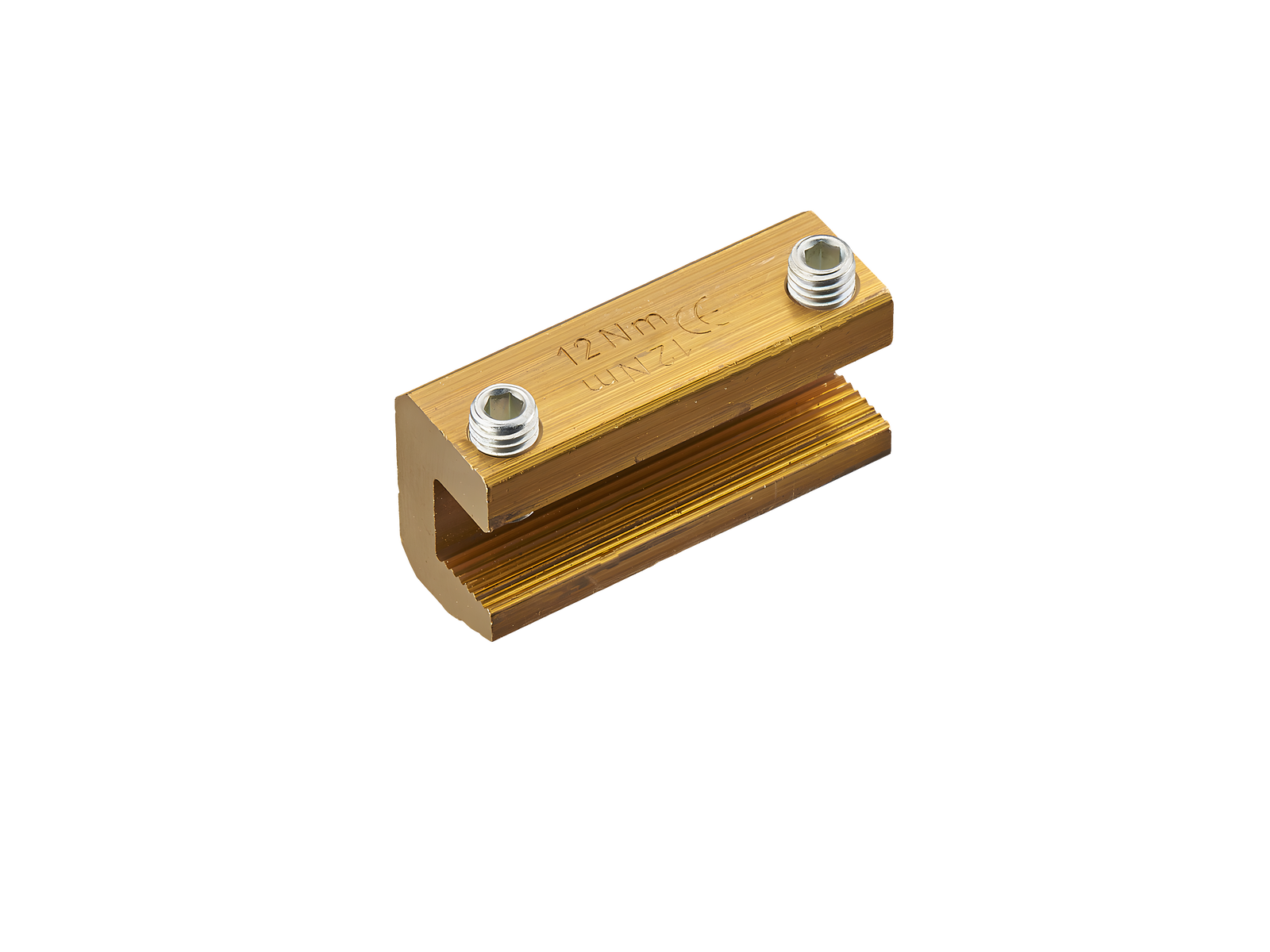

Connessione longitudinale per barre 520 A
55 mm
per barre 12, 15, 20 x 5, 10
Montaggio
60Classic, 30Compact 3P
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 33 |
| pz/ conf. | 12 |
| EAN | 4021267011666 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Norme
IEC 61439-1:2020
Omologazioni
DNV GL
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| tensione nominale (IEC) AC: | 690 V |
| resistenza nom. alla corrente di picco Ipk max.: | 63.1 kA |
| corrente nom. di breve durata Icw (1,0 s) max.: | 21 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 2.5 W.
(The power dissipation at full load would be 3.9 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 1000 V |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| corrente d'impiego max. (IEC): | 520 A |
| Valori meccanici | |
| L x A x P: | 55 x 29 x 20 |
| peso: | 19.2 kg/100 |
| per barre: | 12, 15, 20 x 5, 10 |
| sfalsamento delle barre ammissibile: | 1 |
| distanza tra i 2 sistemi: | 5 - 10 mm |
| Connessioni | |
| screw clamp connection | |
| M8 | |
| Md min.: | 9.6 Nm |
| Md max.: | 14.4 Nm |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
|
Avvisi e consigli |
!!! Max. permitted busbar offset 1mm !!! 3 units are needed for a 3-pole connection. |
