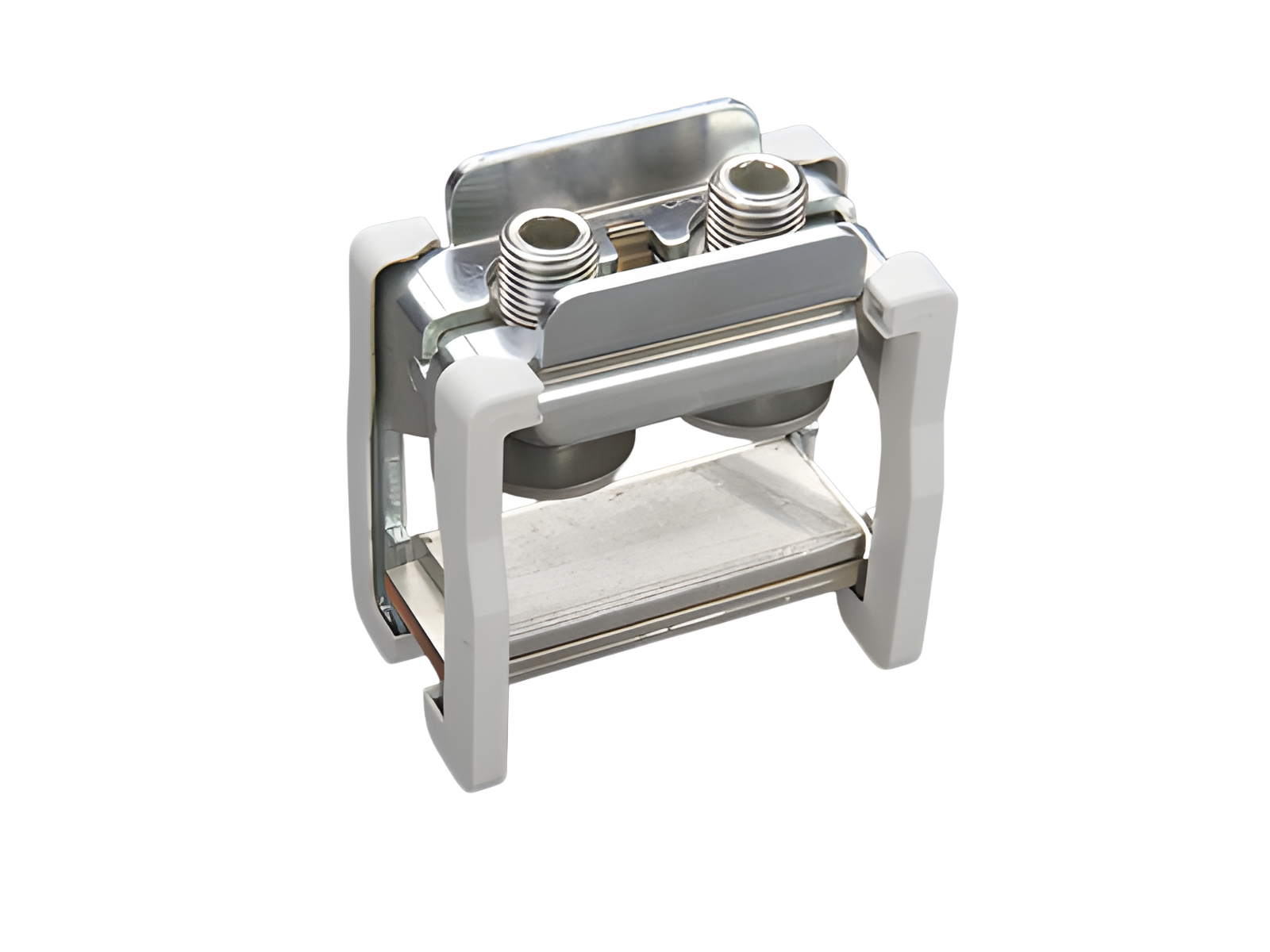

Morsetto a pinza (01070)

The picture may show a similar product.

Descrizione

Cod.art.: 01070000

CRITO^®

Morsetto a pinza

600 - 1200 mm²

alveolo 68 x 28

per barre 30 x 10 e barre profilate

Montaggio

60Classic, centre feed unit, 100Energy

Vantaggi prodotto

also rigid copper busbars can be connected if they are installed without mechnical tension

gruppo di prodotto	07
sottogruppo prodotto	30

pz/ conf.	3
EAN	4021267010706

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: CPC63-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	1600 A
tensione nominale (IEC) AC:	690 V

resistenza nom. alla corrente di picco I_pk max.:

80 kA

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V
portata massima di corrente con alimentazione centrale:	2’000 A

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	1400 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	30 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	200 kA

SCCR:

200 kA with fuse Class L 1600 A
65 kA with any DIVQ/7 circuit breaker 1600 A / 480 V AC/DC

Valori meccanici
L x A x P:	85 x 52 x 87
peso:	63.0 kg/100
per barre:	30 x 10 e barre profilate

Connessioni
min. cross-section:	500 mm²
max. cross-section:	1’260 mm²
Alveolo di serraggio:	68 x 10 - 28
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

01136000
Supporto per profili di copertura
3p
Set dx+sx, per profili 01554, 01555 e 01417
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

01137000
Supporto per profili di copertura
4p
Set dx+sx, per profili 01599, 01555 e 01417
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

01540000
Calotta di copertura per morsetti, 3p
larghezza 250 mm
250 x 200 x 90
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

01554000
Profilo di protezione, 3p
frontale, lunghezza 1,10 m, per montaggio con 01136
3 x 190 x 1100
Di Più

01555000
Profilo di protezione
sup. / inf. , lunghezza 1,10 m, per montaggio con 01136 o 01137
3 x 109 x 1100
Di Più

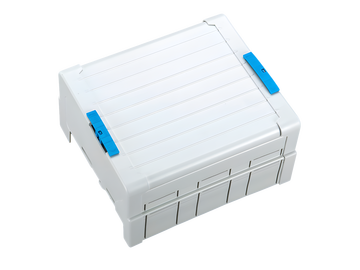

01596000
Calotta di copertura per morsetti, 3p
larghezza 228 mm
228 x 200 x 90
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

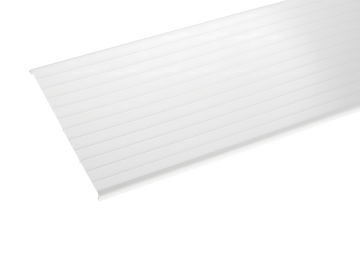

01599000
Profilo di protezione, 4p
frontale, lunghezza 1,10 m, per montaggio con 01137
3 x 250 x 1100
Di Più

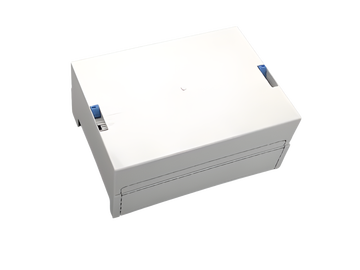

01757000
Calotta di copertura per morsetti, 3p
larghezza 270 mm
270 x 200 x 90
per barre: 20, 25, 30 x 5, 10 e barre profilate
Di Più

01417000
Profilo di protezione
sup. / inf., con fertoie, 1,10 m, per montaggio con 01136 e 01137
3 x 118 x 1100
Di Più

https://pim.woehner.de/IT/CH/1000045852

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
