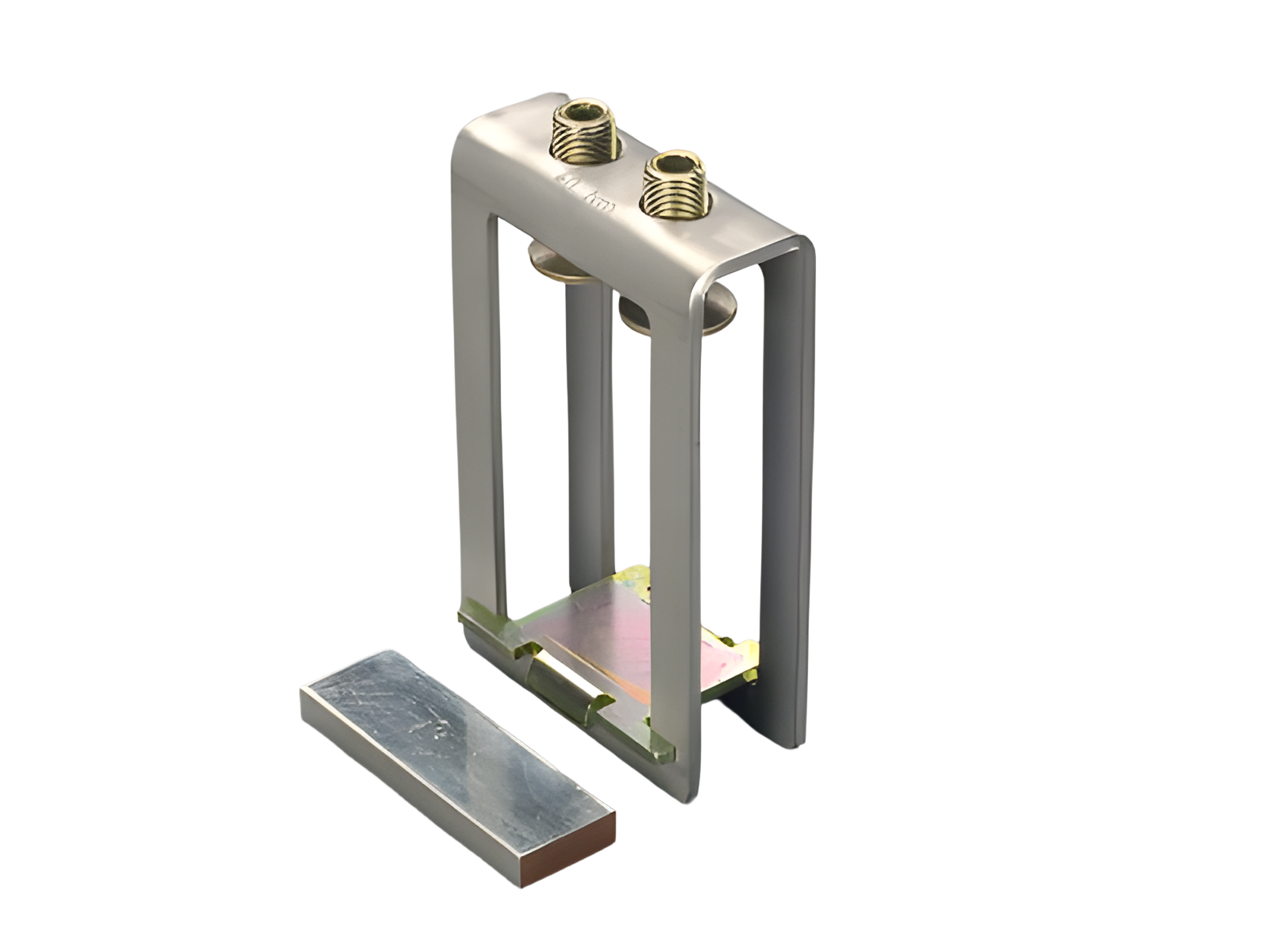

Morsetto per barre profilate (01008)

The picture may show a similar product.

Descrizione

Cod.art.: 01008000

CRITO^®

Morsetto per barre profilate

500 - 1260 mm²

alveolo 64 x 23-45

per barre con profilo tripla T

Montaggio

60Classic, centre feed unit

Vantaggi prodotto

also rigid copper busbars can be connected if they are installed without mechnical tension

gruppo di prodotto	07
sottogruppo prodotto	30

pz/ conf.	3
EAN	4021267010089

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

CSA , UL

type no.: HH64.2

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	2000 A
tensione nominale (IEC) AC:	800 V

resistenza nom. alla corrente di picco I_pk max.:	107 kA
corrente nom. di breve durata I_cw(1,0 s) max.:	51.1 kA

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V
portata massima di corrente con alimentazione centrale:	2’500 A

Details UL
Norme
UL 508

Electrical data UL
corrente nominale (UL):	1400 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR:

35 kA

Valori meccanici
L x A x P:	94 x 45 x 154
peso:	124.0 kg/100
per barre:	con profilo tripla T

Connessioni
min. cross-section:	1’000 mm²
max. cross-section:	1’890 mm²
Alveolo di serraggio:	64 x 23 - 45
Not suitable for aluminium cables !

terminal space 64 x 23-45 2 terminal screws M12

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
Avvisi e consigli	3 terminals are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

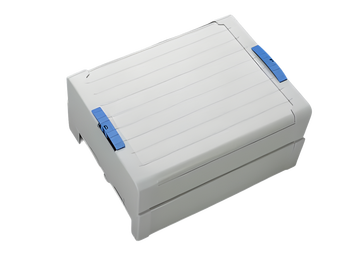

01540000
Calotta di copertura per morsetti, 3p
larghezza 250 mm
250 x 200 x 90
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

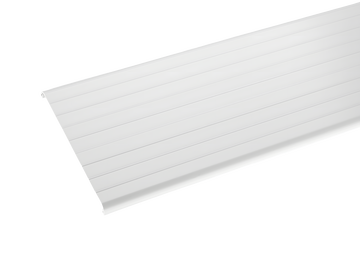

01554000
Profilo di protezione, 3p
frontale, lunghezza 1,10 m, per montaggio con 01136
3 x 190 x 1100
Di Più

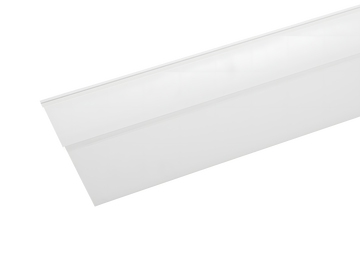

01555000
Profilo di protezione
sup. / inf. , lunghezza 1,10 m, per montaggio con 01136 o 01137
3 x 109 x 1100
Di Più

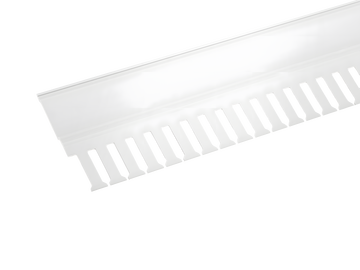

01417000
Profilo di protezione
sup. / inf., con fertoie, 1,10 m, per montaggio con 01136 e 01137
3 x 118 x 1100
Di Più

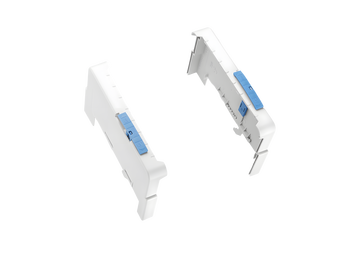

01136000
Supporto per profili di copertura
3p
Set dx+sx, per profili 01554, 01555 e 01417
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più
