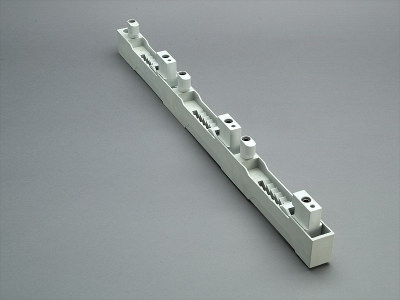

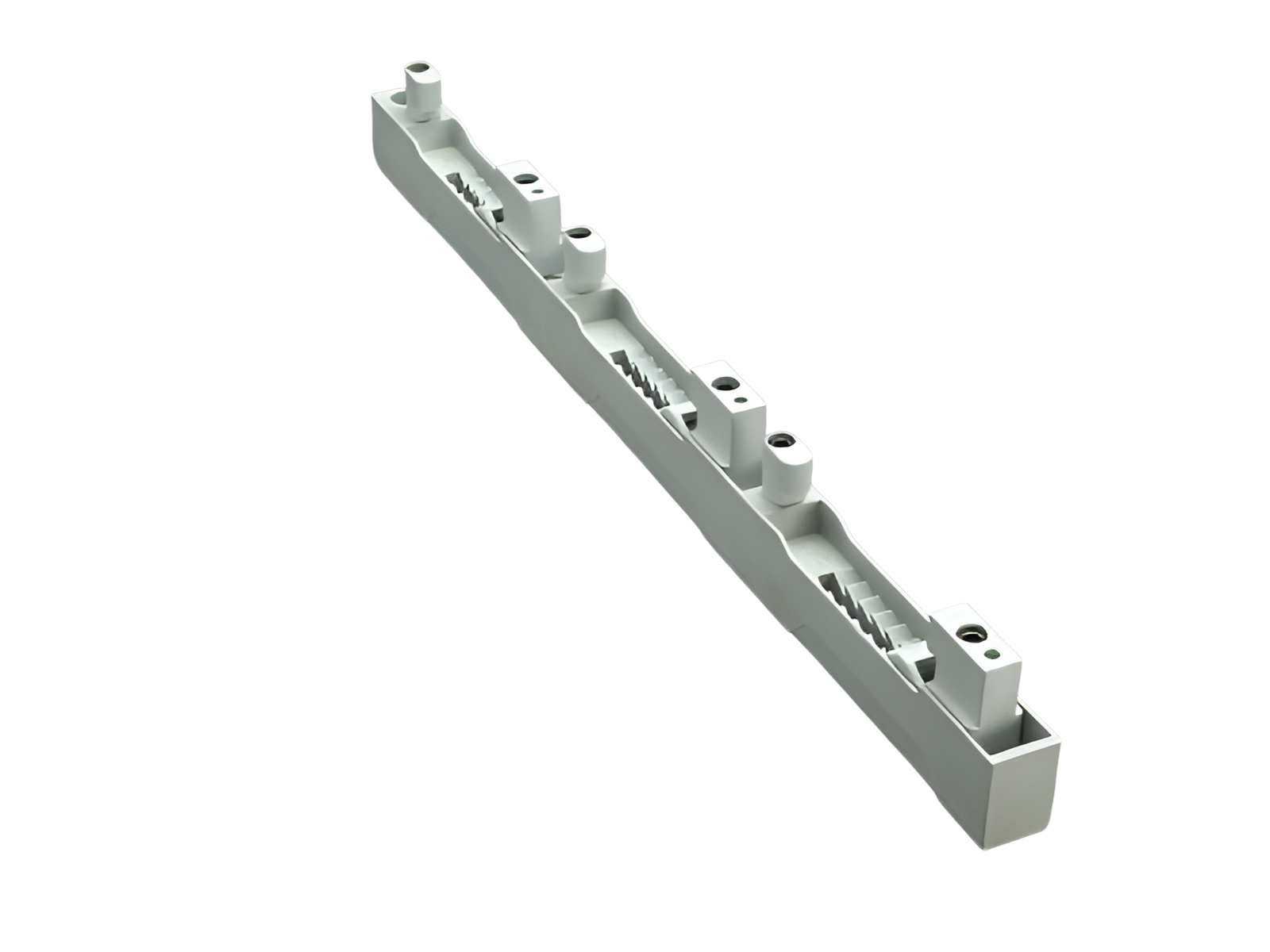

The picture may show a similar product.
Cod.art.: 01230 000
Supporto per barre
per barre 30 - 120 x 10, con profilo doppia T e tripla T
| gruppo di prodotto | 06 |
| sottogruppo prodotto | 24 |
| pz/ conf. | 4 |
| EAN | 4021267012304 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Norme
IEC 61439-1:2020
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione di picco Uimp: | 8 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| Short-circuit withstand capacity: Surge current strength > 100kA at Busbar support separation 400 mm |
| Valori meccanici | |
| L x A x P: | 30 x 580 x 65 |
| peso: | 50.0 kg/100 |
| Poli: | 3 poli |
| per barre: | 30 - 120 x 10, con profilo doppia T e tripla T |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
|
Torque for the screws of the busbar support Md = 4Nm |
|
33341
000

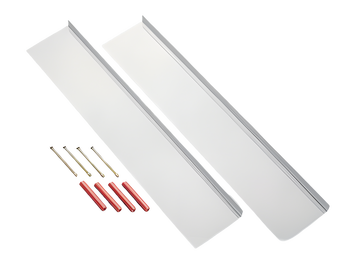

Copertura laterale per 01230
