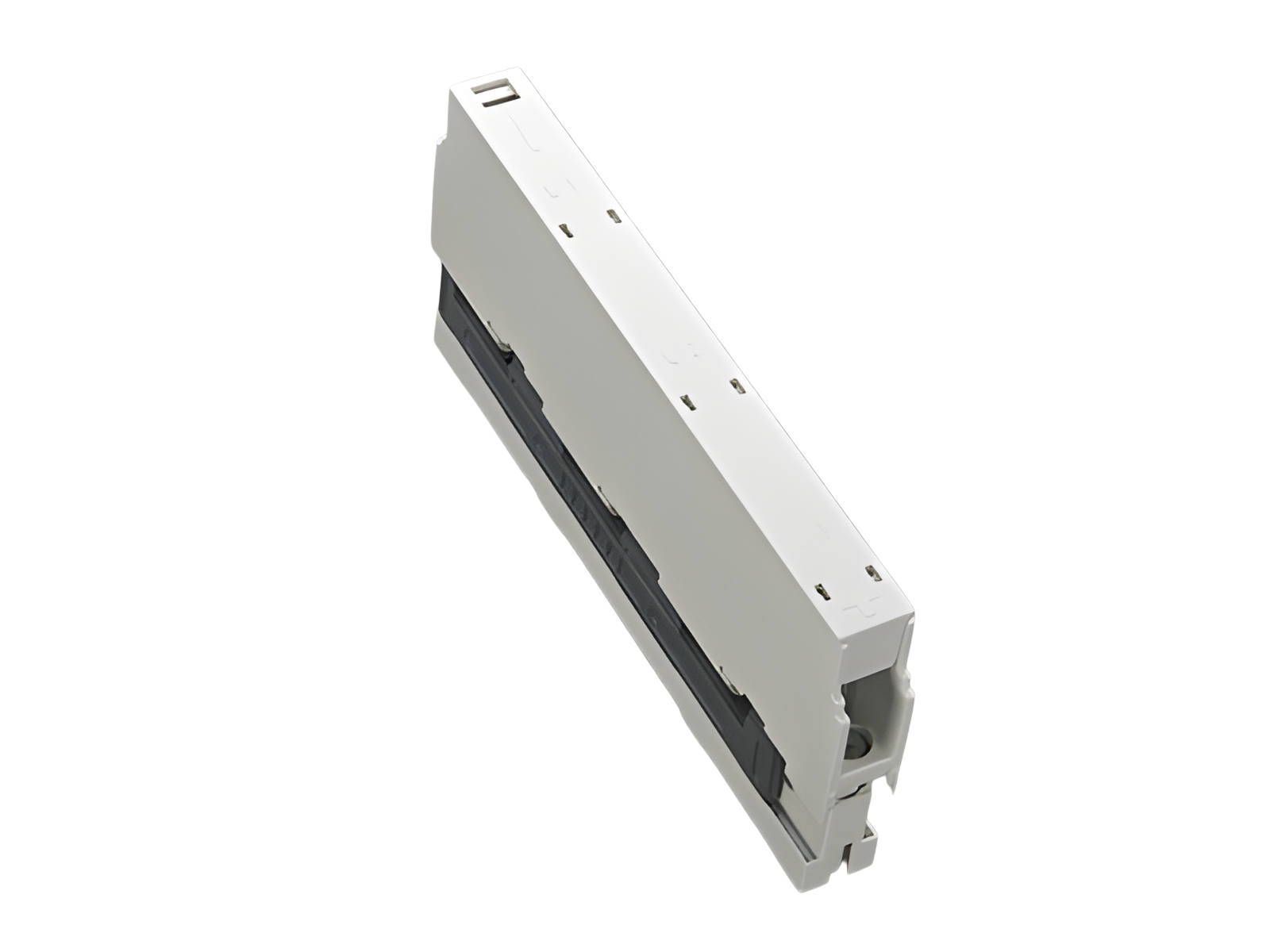

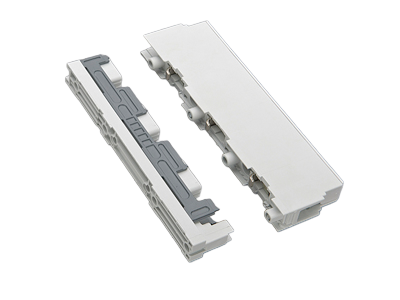

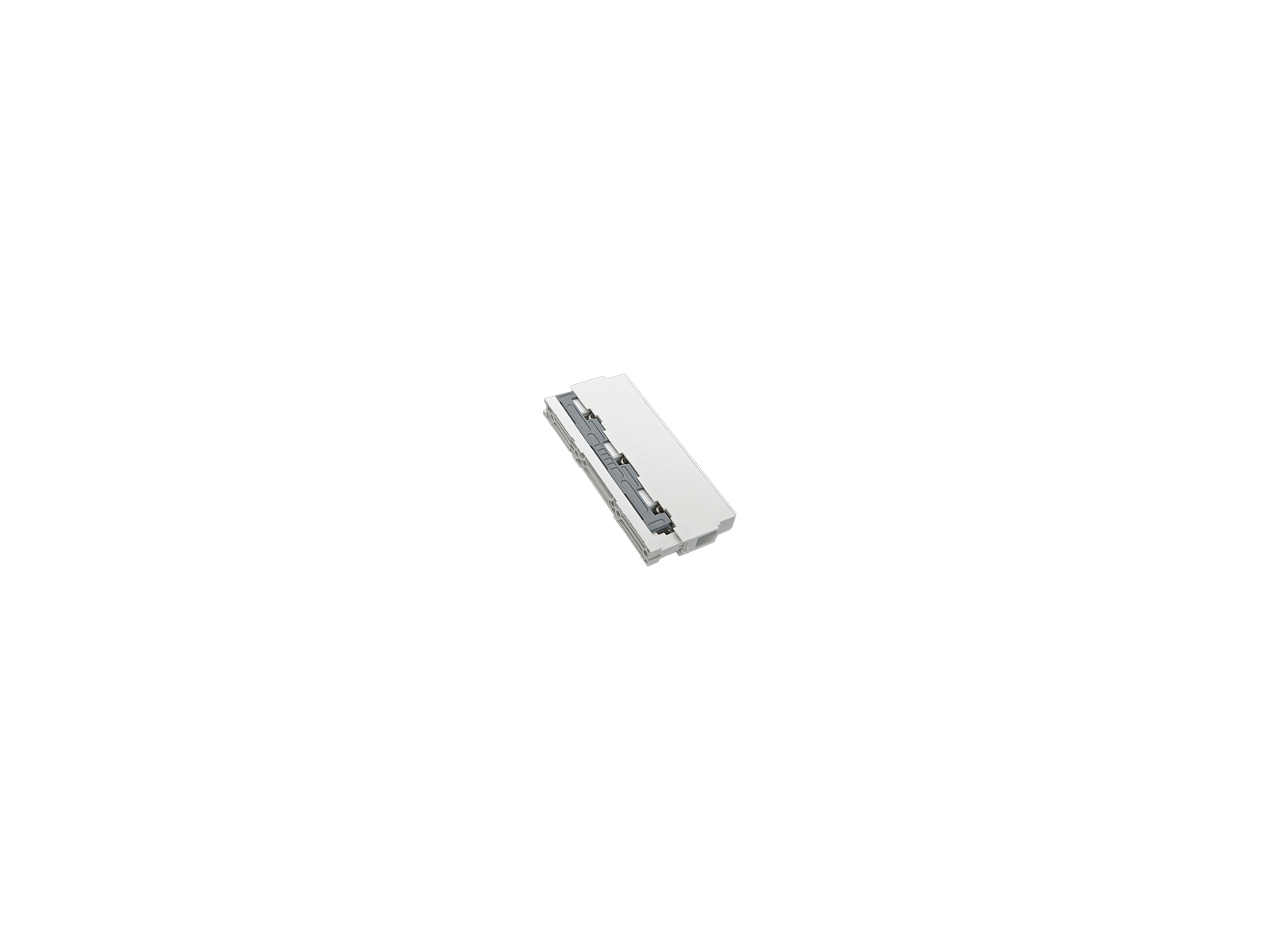

Supporto per barre con morsetti (01484)

The picture may show a similar product.

Descrizione

Cod.art.: 01484000

Supporto per barre con morsetti

3p, con morsetti integrati 1,5 - 16 mm²

per barre 12, 15, 20, 25, 30 x 5, 10

Montaggio

60Classic

Vantaggi prodotto

Connection busbar support with integrated terminals for feeding or tapping the busbar
with internal screw holes, can also be used as centre support.

gruppo di prodotto	06
sottogruppo prodotto	09

pz/ conf.	10
EAN	4021267014841

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	63 A
tensione nominale (IEC) AC:	690 V

frequenza nominale (IEC):

50 / 60 Hz

tensione nominale di isolamento U_i AC:	800 V
tensione di picco U_imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.5 W.

(The power dissipation at full load would be 0.8 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

corrente d'impiego max. (IEC):

80 A

Current capacity of the clamping point 80A
short-circuit withstand rating:
surge current strength > 30kA at busbar support separation of 550mm
surge current strength > 50kA at busbar support separation of 250mm
further values in the short-circuit withstand rating diagram

Valori meccanici
L x A x P:	20 x 200 x 87
peso:	25.6 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| Short-circuit diagram IEC

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

01573000
Copertura laterale
per supporti barre 01484, 01495, 01500, 01508 e 01603
