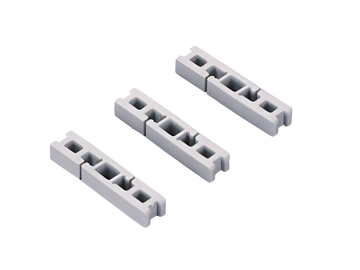

The picture may show a similar product.
Cod.art.: 01138000

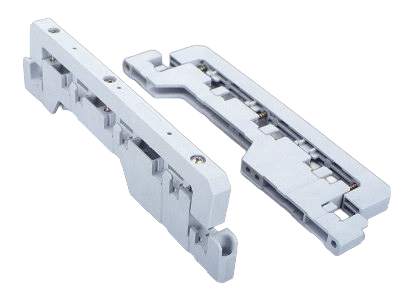

Supporto per barre, 3P + N + PE
per barre 3x (12, 20, 30 x 10) e 2x (12, 20, 25 x 5, 10)
| gruppo di prodotto | 06 |
| sottogruppo prodotto | 09 |
| pz/ conf. | 30 |
| EAN | 4021267011383 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Norme
IEC 61439-1:2020
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| tensione nominale (IEC) AC: | 690 V |
| frequenza nominale (IEC): | 50 / 60 Hz |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione di picco Uimp: | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| short-circuit capacity : Ipk = min. 35 kA (2 busbar supports in 250 mm distance) |
| Valori meccanici | |
| L x A x P: | 14 x 264 x 67 |
| peso: | 16.7 kg/100 |
| Poli: | 3 poli |
| per barre: | 3x (12, 20, 30 x 10) e 2x (12, 20, 25 x 5, 10) |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
|
Avvisi e consigli |
Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm |
