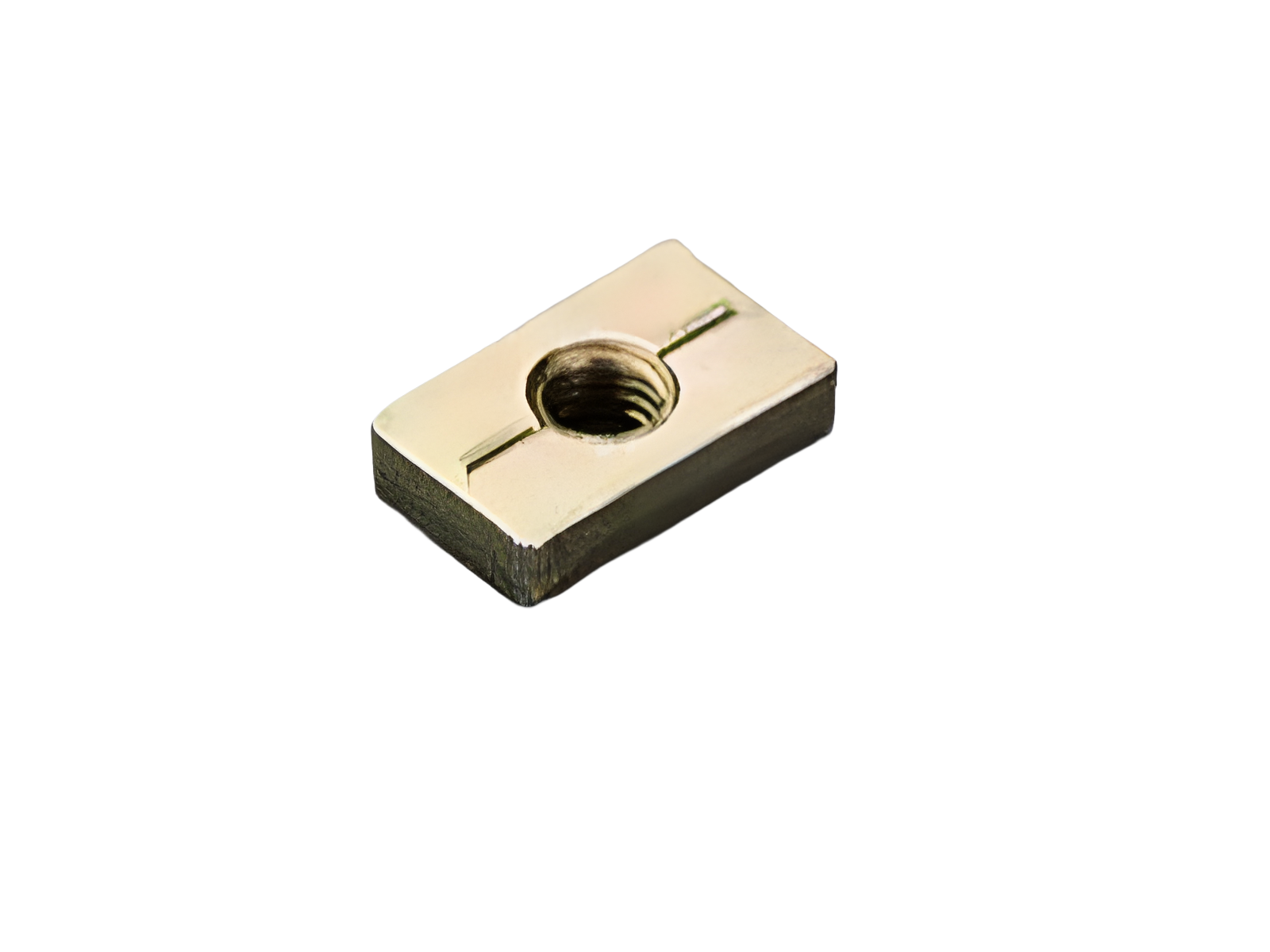

Inserto di fissaggio M5 (32937)

The picture may show a similar product.

Descrizione

Cod.art.: 32937000

Inserto di fissaggio M5

per 32168, 32214, 32215, 32216

Montaggio

60Classic

gruppo di prodotto	05
sottogruppo prodotto	57

pz/ conf.	4
EAN	4021267329372

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Valori meccanici
peso:	0.4 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

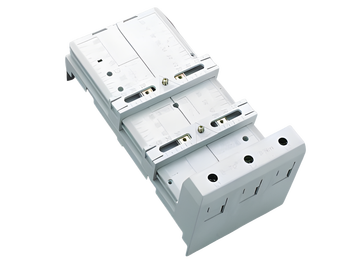

32215000
EQUES^®60Classic
Adattatore 200 A, universale, 3p
morsetti 6 - 70 mm² in basso
108 x 222
coll. al sistema in basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

32216000
EQUES^®60Classic
Adattatore 250 A, universale, 3p
morsetti 35 - 120 mm² in basso
110 x 320
coll. al sistema in basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

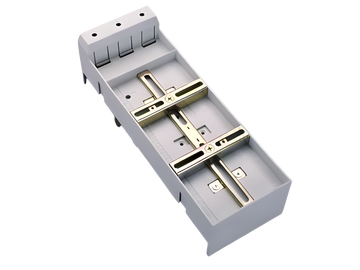

32168000
EQUES^®60Classic
Adattatore 250 A, universale, 3p
morsetti 35 - 120 mm² in alto
110 x 320
coll. al sistema in alto
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

32214000
EQUES^®60Classic
Adattatore 200 A, universale, 3p
morsetti 6 - 70 mm² in alto
108 x 222
coll. al sistema in alto
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

32071000AC
EQUES^®60Classic
busbar adapter 250 A, 3-pole
with laminated copper (bottom), with UL approval
105 x 200
phase distance 35 mm
coll. al sistema in basso
per: ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

32070000AC
EQUES^®60Classic
busbar adapter 250 A, 3-pole
with laminated copper (top), with UL approval
105 x 200
phase distance 35 mm
coll. al sistema in alto
per: ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

32089000AC
EQUES^®60Classic
busbar adapter 160 A, 3-pole
with laminated copper (bottom), with UL appoval
90 x 220
phase distance 30 mm
coll. al sistema in basso
per: ABB T2, XT2 / Eaton NZM1
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

32088000AC
EQUES^®60Classic
busbar adapter 160 A, 3-pole
with laminated copper (top), with UL approval
90 x 220
phase distance 30 mm
coll. al sistema in alto
per: ABB T2, XT2 / Eaton NZM1
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più
