Base per fusibili D02 (31291)

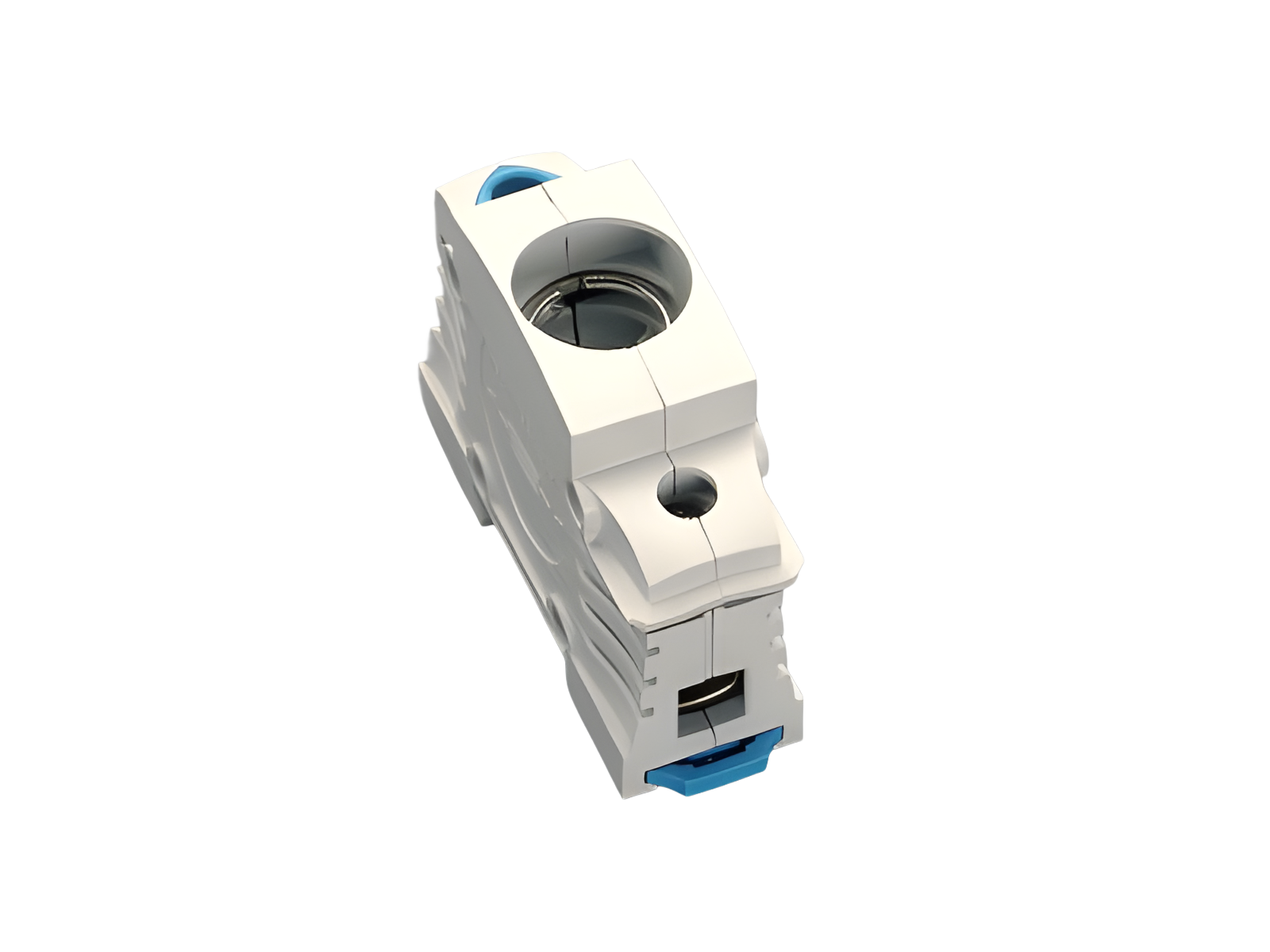

The picture may show a similar product.

Descrizione

Cod.art.: 31291000

TRITON^®Panel

Base per fusibili D02

E 18 / 63 A / 1P

con protez. contro contatti accidentali

for mounting rail

Montaggio

Panel

Vantaggi prodotto

large clamping range, holder for label

gruppo di prodotto	02
sottogruppo prodotto	06

pz/ conf.	9
EAN	4021267312916

ECLASS 6.1	27142120
ECLASS 7.1	27142120
ETIM 4.0	EC001644
ETIM 5.0	EC001644

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Omologazioni

CCC , DNV GL

type no.: 1813

Dati tecnici

per fusibili di grandezza:	D0
fusibile secondo norma:	IEC / HD 60269-3
potenza diss. max. ammissibile del fusibile inserito:	5.5 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
corrente nominale (IEC):	63 A
tensione nominale (IEC) AC:	400 V

tensione nominale (IEC) DC:

250 V

tensione di picco U_imp:

6 kV

secondo prove fatte con fusibili di caratteristica:	gG
resistenza al corto circuito con protezione tramite fusibili:	50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2.6 W.

(The power dissipation at full load would be 4.0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	440 V
tensione max. ammissibile (IEC) DC:	262 V

E’ obbligatorio rispettare la direzione di alimentazione come indicato sul prodotto.

Valori meccanici
L x A x P:	27 x 80 x 55
peso:	13.9 kg/100
Poli:	1 polo
Mounting:	for mounting rail

Connessioni
min. cross-section:	1.5 mm²
max. cross-section:	35 mm²
Not suitable for aluminium cables !

morsetti a gabbia : 1,5 - 35 mm² cavi flessibili, direttam. o con ferrula, 1,5 - 10 mm² cavi rotondi C. serr. 4,0 Nm (cavi flessibili con ferrula potrebbero no più entrare, se scelti con sezione max.)

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

potenza diss. max. ammissibile del fusibile inserito:	5.5 W
