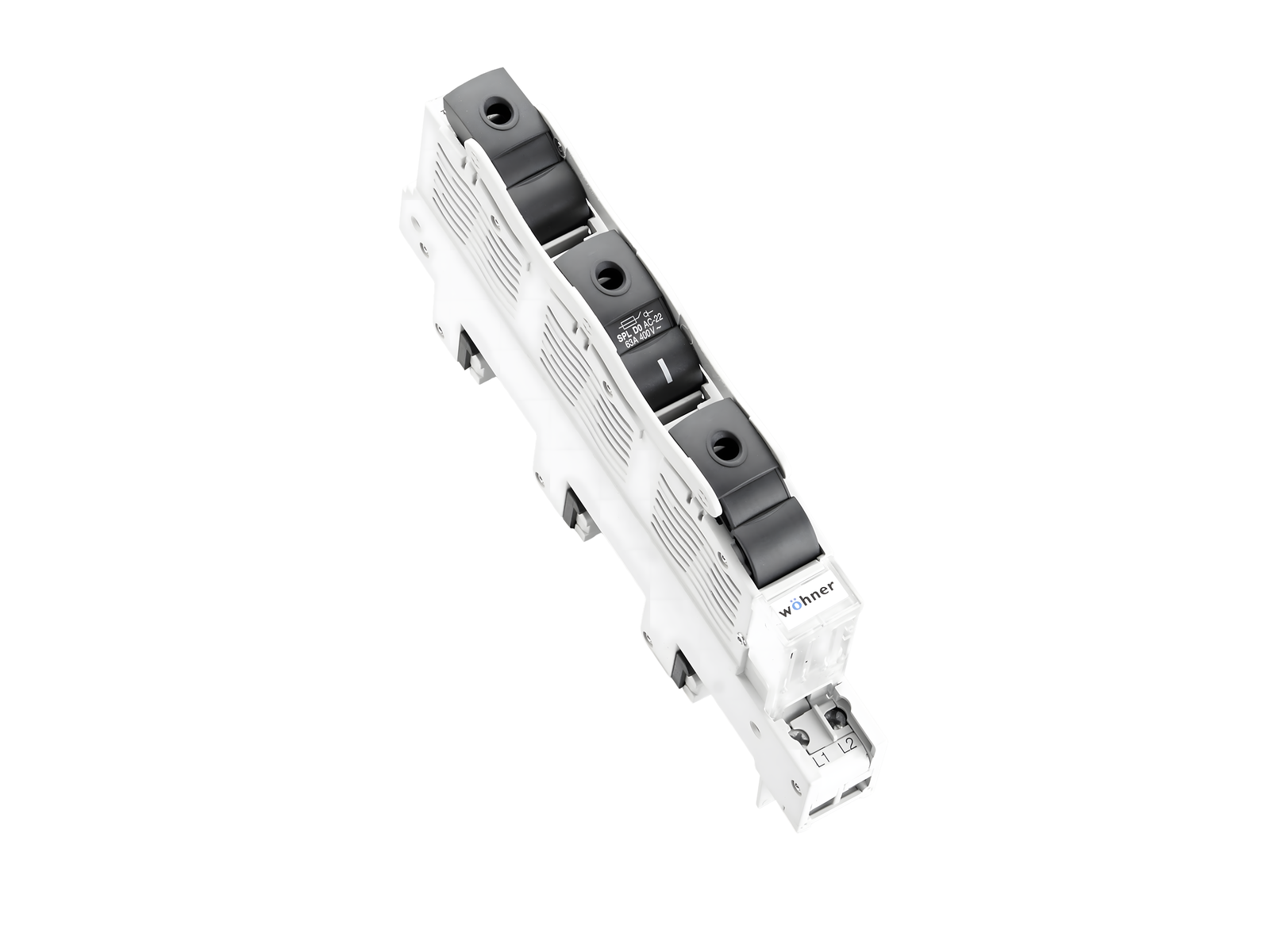

The picture may show a similar product.
Cod.art.: 31525 000
SECUR®60Classic PowerLiner
sezionatore per fusibili D0, montaggio su barre
Size D02 / E 18
per fusibili D01 e D02, con LED
63 A / 3P
indicazione visiva (LED) di un fusibile bruciato
connessione cavi in basso
per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate
sezionabile contemp. opp. singolarmente
Montaggio
60Classic
| gruppo di prodotto | 01 |
| sottogruppo prodotto | 42 |
| pz/ conf. | 1 |
| EAN | 4021267315252 |
| ECLASS 6.1 | 27142110 |
| ECLASS 7.1 | 27142110 |
| ETIM 4.0 | EC000277 |
| ETIM 5.0 | EC000277 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Omologazioni
VDE , CCC , DNV GL
type no.: SPL-D0
CCC certificate: 2018010302128773
| per fusibili di grandezza: | D0 |
| fusibile secondo norma: | IEC / HD 60269-3 |
| potenza diss. max. ammissibile del fusibile inserito: | 5.5 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 63 A |
| tensione nominale (IEC) AC: | 400 V |
| tensione nominale (IEC) DC: | 110 V |
| tensione nominale di isolamento Ui AC: | 500 V |
| tensione nominale di isolamento Ui DC: | 250 V |
| tensione di picco Uimp: | 6 kV |
| Categoria d'impiego AC: | AC-23A (400 V) |
| corrente nom. di cto cto condizionata da fusibili (AC): | 50 kA / 400 V |
| secondo prove fatte con fusibili di caratteristica: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 6.7 W.
(The power dissipation at full load would be 10.5 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| further utilisation category DC (IEC 60947-3): | DC-21B (48V) 1 pole DC-21B (110V) 2 poles |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| LED indicates blown fuse, operating range: 110 - 400 V AC / DC | |
| for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3 utilisation category as per VDE 0638: AC22 |
|
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard. |
| Valori meccanici | |
| L x A x P: | 27 x 220 x 100 |
| peso: | 76.5 kg/100 |
| Poli: | 3 poli |
| per barre: | 12, 15, 20, 25, 30 x 5, 10 e barre profilate |
| grado di protezione dal fronte: | IP20 |
Type of fastening: patented click mechanism
| Connessioni | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 12 mm |
| min. cross-section: | 1.5 mm² |
| max. cross-section: | 16 mm² |
| Md min.: | 2.5 Nm |
| Md max.: | 3.0 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
|
SECUR®PowerLiner can be fitted with D0 adapter sleeves. With reducer insert (part no. 31902) and adapter sleeves, also suitable for D01 fuse-links. The use of the side module part no. 31901 is recommended for continuous loads of 35 A or greater. |
|
| potenza diss. max. ammissibile del fusibile inserito: | 5.5 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
