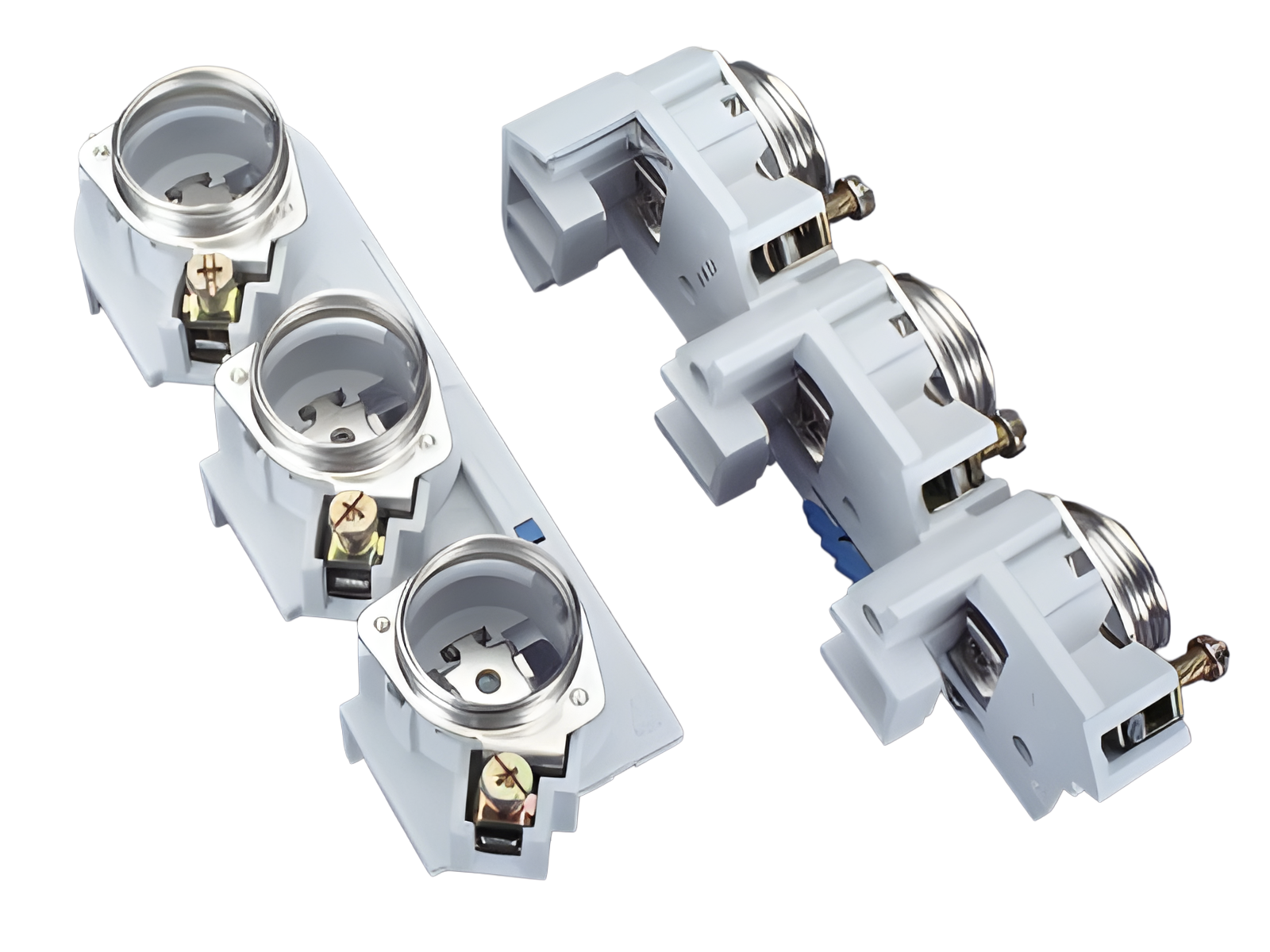

Base per fusibili DII, 57mm, montaggio su barre (31482)

The picture may show a similar product.

Descrizione

Cod.art.: 31482000

CUSTO^®60Classic

Base per fusibili DII, 57mm, montaggio su barre

per barre 10 mm, calibro a vite

E 33 / 3P

per barre 12, 15, 20, 25, 30 x 10 e barre profilate

Montaggio

60Classic

gruppo di prodotto	01
sottogruppo prodotto	30

pz/ conf.	10
EAN	4021267314828

ECLASS 6.1	27142103
ECLASS 7.1	27142103
ETIM 4.0	EC000094
ETIM 5.0	EC000094

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Omologazioni

DNV GL

Dati tecnici

fusibile secondo norma:	IEC / HD 60269-3
potenza diss. max. ammissibile del fusibile inserito:	7 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
corrente nominale (IEC):	63 A
tensione nominale (IEC) AC:	500 V

tensione nominale (IEC) DC:

500 V

tensione di picco U_imp:

4 kV

secondo prove fatte con fusibili di caratteristica:	gG
resistenza al corto circuito con protezione tramite fusibili:	50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6.4 W.

(The power dissipation at full load would be 10.0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	725 V
tensione max. ammissibile (IEC) DC:	630 V

Contacting of the fuse links on the busbar via silvered copper plate
for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3
as per DIN VDE 0636 Part 3011, also 690V

Valori meccanici
L x A x P:	57 x 200 x 43
peso:	30.8 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 10 e barre profilate

Type of fastening: Click mechanism protects against movement Contact pressure provided by screw cap Tightening torque of box terminals 3 Nm

Connessioni
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

potenza diss. max. ammissibile del fusibile inserito:	7 W
