for UL feeder circuits >250V
The picture may show a similar product.
Cod.art.: 01014000A

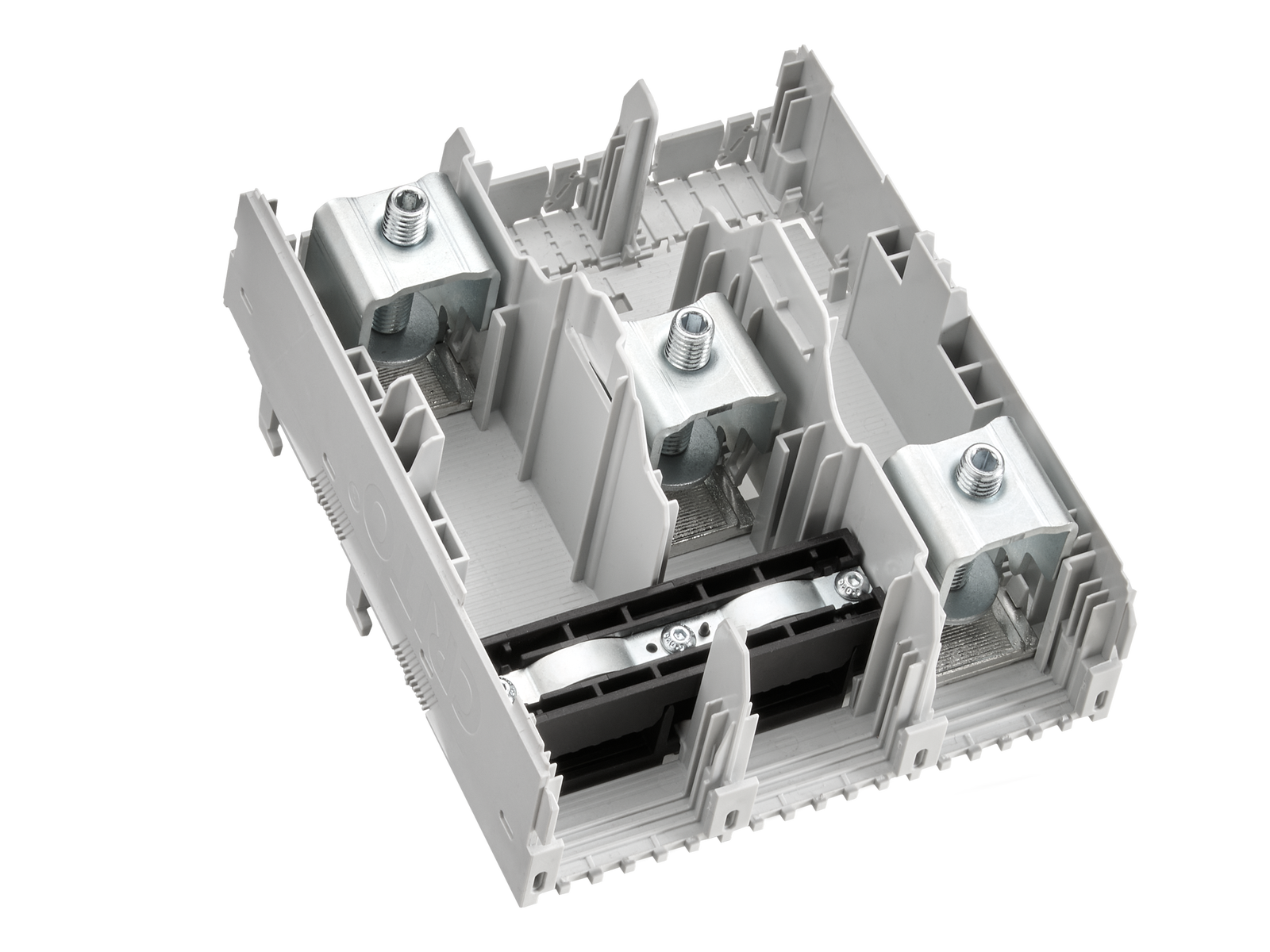

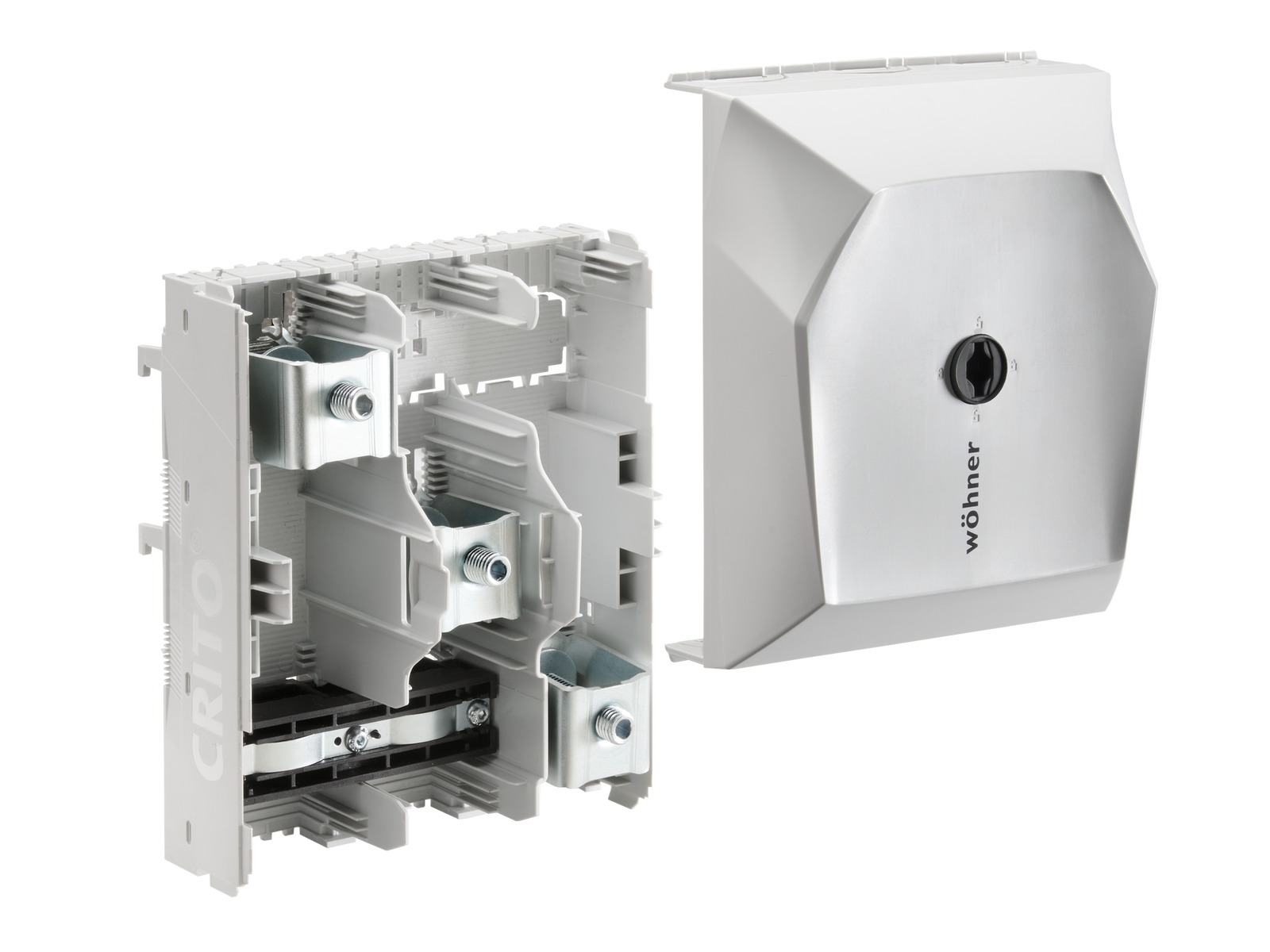

CRITO®CrossBoard
Piastra con morsetti di connessione, 3 poli
lam. Cu. 20 - 32 x 3 - 15
disponibile a breve
Montaggio
CrossBoard® 800 A
Vantaggi prodotto
also rigid copper busbars can be connected if they are installed without mechnical tension
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 51 |
| pz/ conf. | 1 |
| EAN | 4021267010140 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Omologazioni
DNV GL
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| corrente nominale (IEC): | 630 A |
| tensione nominale (IEC) AC: | 690 V |
| resistenza nom. alla corrente di picco Ipk max.: | 80 kA |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 1000 V |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| corrente d'impiego max. (IEC): | 630 A |
| Valori meccanici | |
| L x A x P: | 173 x 200 x 118 |
| peso: | 144.7 kg/100 |
| Poli: | 3 poli |
| Connessioni | |
| screw clamp connection | |
| Md min.: | 24.0 Nm |
| Md max.: | 36.0 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
