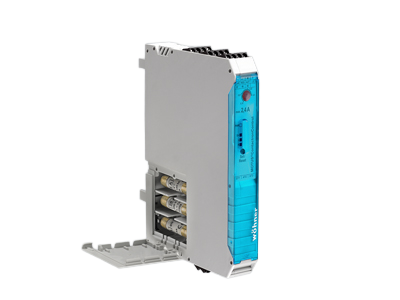

The picture may show a similar product.

Descrizione

Cod.art.: 36110000A

MOTUS^®CrossBoard

avviatore ibrido, 3p

modulo elettronico 0,18 - 2,4 A avv. motore (avanti /indietro) / switch per carichi motore

con CrossLink® interface

Montaggio

CrossBoard® 125A / 250A, CrossBoard® 800 A

gruppo di prodotto	21
sottogruppo prodotto	01

pz/ conf.	1
EAN	4021267361105

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

Certificazioni

Norme

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Omologazioni

UL , CCC , Atex

for UL feeder circuits >250V

type no.: 36110.1

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

CCC certificate: 2019010304252617

Type-Examination Certificate: PTB13AT3001

Dati tecnici

Details IEC
Norme
EN 60947-1:2015 EN 60947-4-2:2012 EN 61439-1:2012 EN 50581:2012 EN ISO 13849-1:2015

Electrical data IEC
corrente nominale (IEC):	2.4 A
tensione nominale (IEC) AC:	500 V
tensione min. di impiego AC:	42 V

curva di intervento:

Class 10A

corrente del carico regolabile:	Yes
corrente min. del carico:	0.18 A
frquenza max. di commutazione :	2 Hz
cicli di manovra:	30.000.000

safety level:	SIL3
reply contact:	1 CO

frequenza nominale (IEC):

50 / 60 Hz

tensione nominale di isolamento U_i AC:	500 V
tensione di picco U_imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3.5 W.

(The power dissipation at full load would be 5.5 W.)

Details UL
Norme
UL 60947-1

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	2 A
tensione nominale (UL) AC:	500 V
tensione min. di impiego AC:	42 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	5 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	100 kA

SCCR:

100 kA with JDDZ fuse Class J 175 A / 600 V AC

Valori meccanici
L x A x P:	22.5 x 160 x 120
peso:	50.7 kg/100
Poli:	3 poli

grado di protezione:

IP20

in posizione verticale:	Yes
in posizione orizzontale:	No

Connessioni
screw clamp connection
screw drive:	0,8x4
wire stripping:	8 mm
min. cross-section:	0.2 mm²
max. cross-section:	2.5 mm²
Md min.:	0.5 Nm
Md max.:	0.6 Nm

min. cross-section UL:	AWG 24
max. cross-section UL:	AWG14
torque (UL):	4,4 - 5,3 lb-in
