for UL feeder circuits >250V
The picture may show a similar product.
Cod.art.: 01759 000

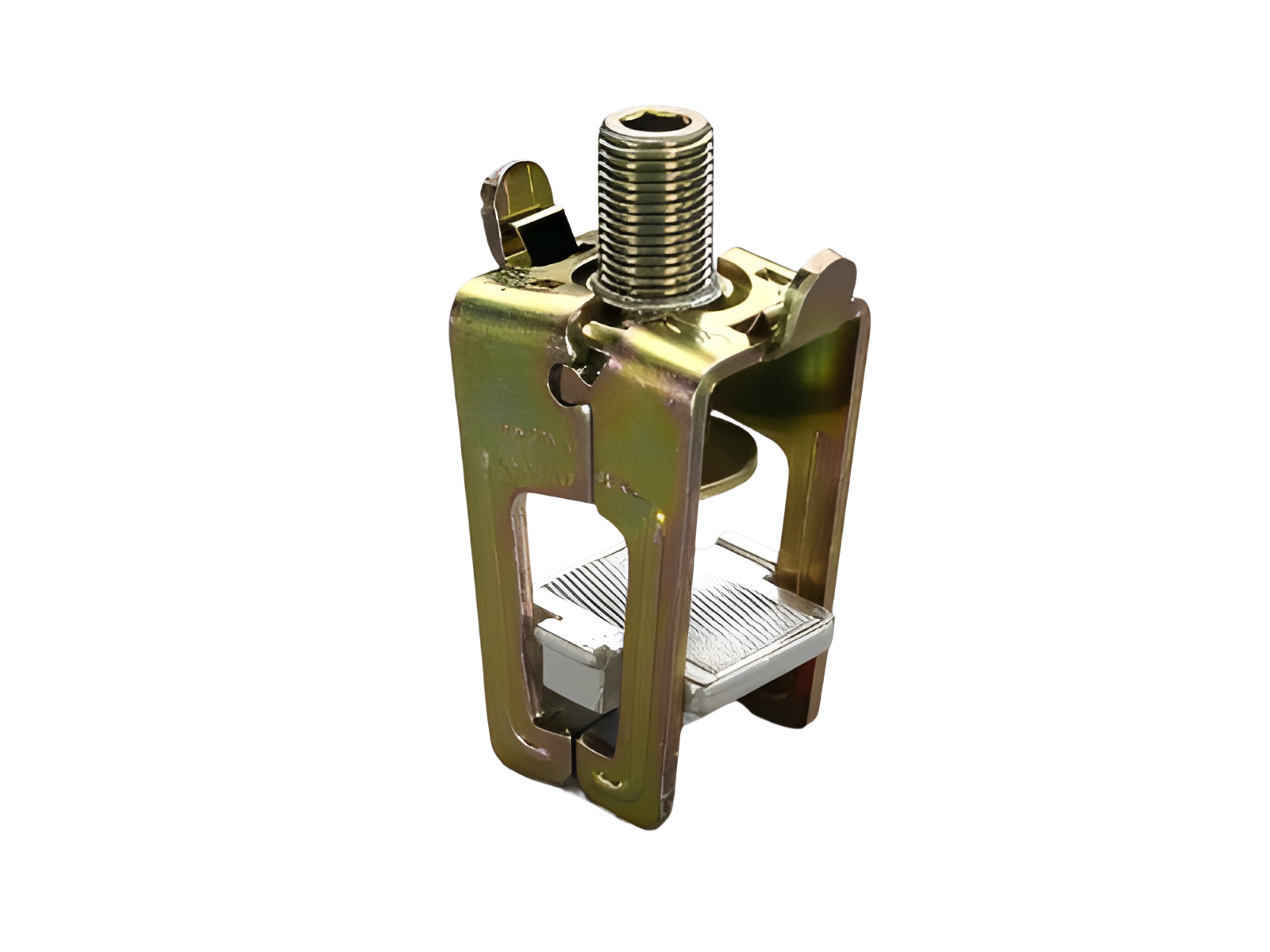

CRITO®
Morsetto a pinza
32 x 20
per barre 20, 25, 30 x 5, 10 e barre profilate
Montaggio
60Classic, centre feed unit, 100Energy
Vantaggi prodotto
also rigid copper busbars can be connected if they are installed without mechnical tension
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 25 |
| pz/ conf. | 3 |
| EAN | 4021267017590 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Omologazioni
CSA , UL
type no.: 530
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| corrente nominale (IEC): | 550 A |
| tensione nominale (IEC) AC: | 690 V |
| resistenza nom. alla corrente di picco Ipk max.: | 80.9 kA |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 1000 V |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| portata massima di corrente con alimentazione centrale: | 800 A |
| corrente d'impiego max. (IEC): | 800 A |
| Details UL | |
| Norme | |
| UL 508 |
| Electrical data UL | |
| corrente nominale (UL): | 800 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| Valori meccanici | |
| L x A x P: | 40 x 49 x 88 |
| peso: | 34.7 kg/100 |
| per barre: | 20, 25, 30 x 5, 10 e barre profilate |
| Connessioni | |
| screw clamp connection | |
| screw drive: | S8 |
| min. cross-section: | 30 mm² |
| max. cross-section: | 320 mm² |
| Md min.: | 24.0 Nm |
| Md max.: | 36.0 Nm |
| Not suitable for aluminium cables ! | |
| Alveolo di serraggio: | 32 x 20 |
| lam. Cu width: | 20 - 32 mm |
| lam. Cu thickness: | 3 - 10 mm |
| number of lam. Cu: | 1 |
| Not suitable for aluminium cables ! | |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
