Barra di rame, 20  x 10 (01624)

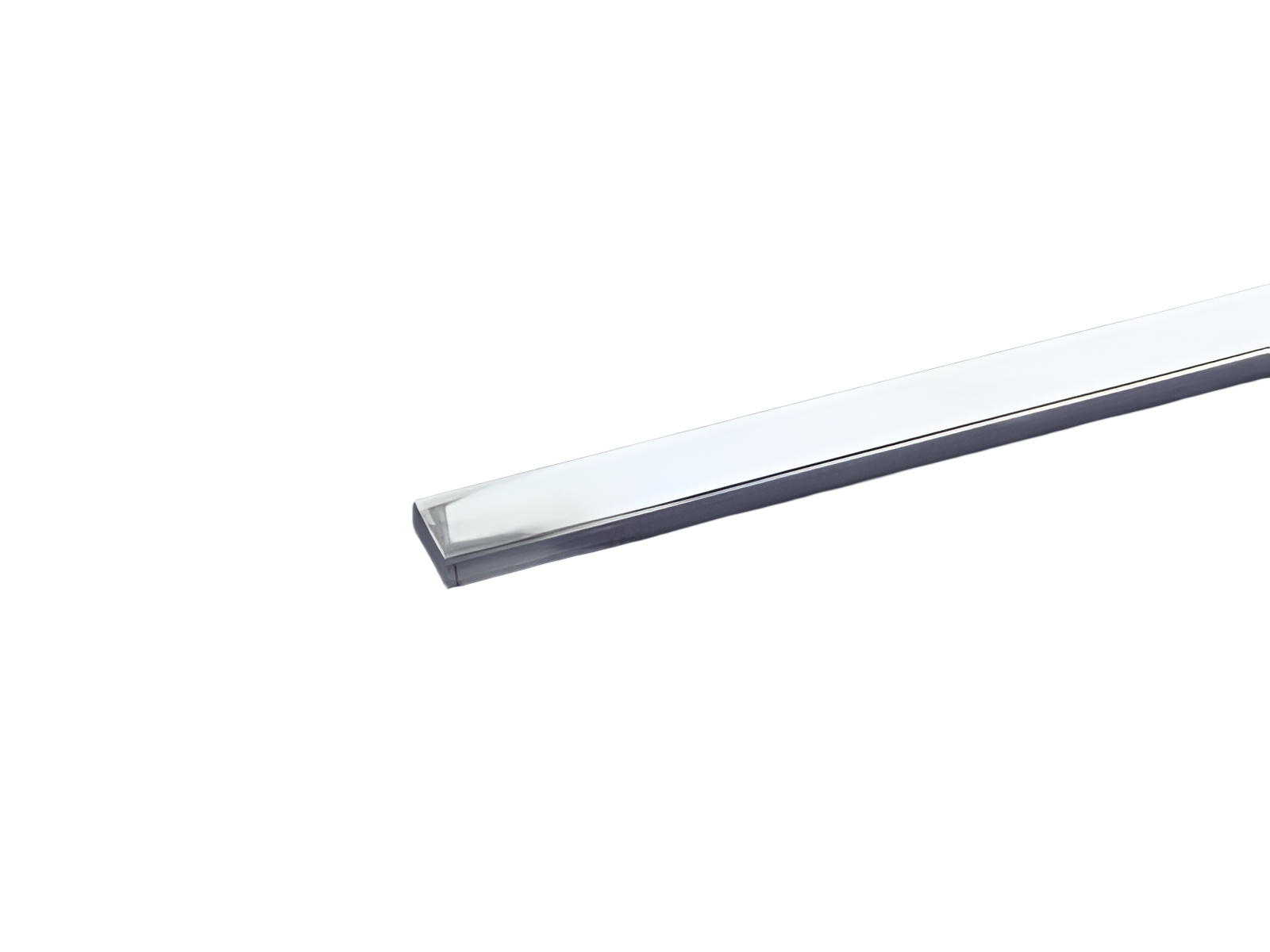

The picture may show a similar product.

Descrizione

Cod.art.: 01624 000

Barra di rame, 20  x 10

material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)

lunghezza 2,40 m, stagnata

Montaggio

60Classic

Vantaggi prodotto

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

gruppo di prodotto 06
sottogruppo prodotto 83
pz/ conf. 1
EAN 4021267016241
ECLASS 6.1 27370303
ECLASS 7.1 27370303
ETIM 4.0 EC001522
ETIM 5.0 EC001522

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

CSA , UL

for UL feeder circuits >250V

type no.: 20x10-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 41.0 W.

(The power dissipation at full load would be 64.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
corrente con aumento di 30 K: 520 A
Details UL
Norme
UL 508
for UL feeder circuits >250V
Considerando l'alzamento ammissibile della temperatura con le condizioni specifiche di installazione, secondo UL ( file E197039) è possibile seguente carico di corrente
corrente max. secondo UL508: 564 A
Prestare attenzione alle tensioni nominali del supporto scelto.
Valori meccanici
L x A x P: 2400 x 20 x 10
peso: 428.6 kg/100
Sezione: 200 mm²

Edge radius 0.5

Application notes

Per il suo utilizzo rispettare la capacità di isolamento del supporto scelto.

see product description of the used busbar support
