Selezione prodotto

for UL feeder circuits >250V

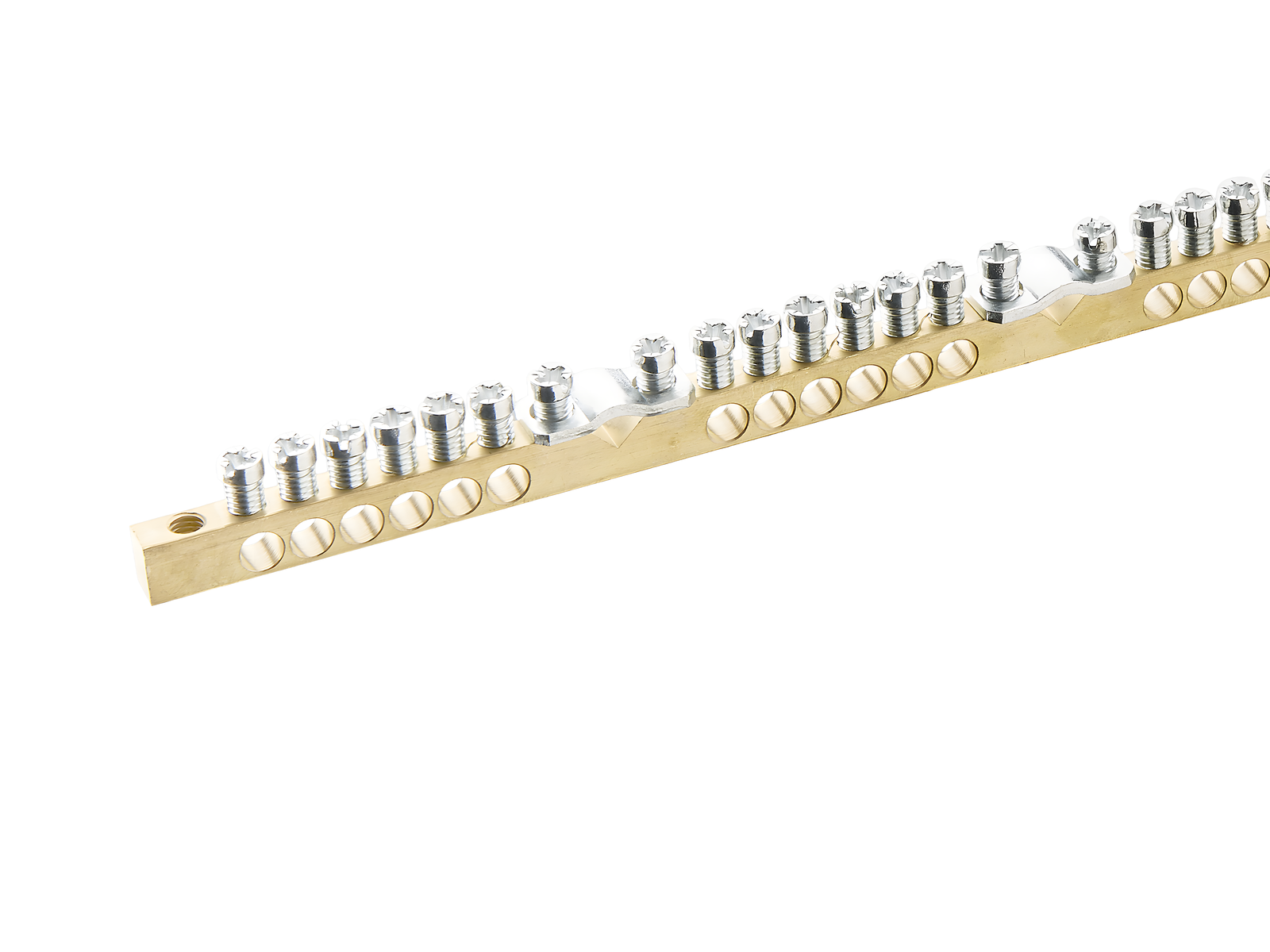

Barretta PE/N 63 A (01931)

The picture may show a similar product.

Descrizione

Cod.art.: 01931000

Barretta PE/N 63 A

36 morsetti 10 mm², fiss.a vite, lungh. 374,0 mm

5 bride di connessione 25 mm²

gruppo di prodotto 06
sottogruppo prodotto 33
pz/ conf. 100
EAN 4021267019310
ECLASS 6.1 27141139
ECLASS 7.1 27141139
ETIM 4.0 EC000485
ETIM 5.0 EC000485

Certificazioni

Norme

IEC 60664-1:2007

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 60664-1:2007
Valori meccanici
L x A x P: 374 x 9 x 6.5
peso: 17.6 kg/100
Connessioni


Zugang: 10 bis 25 mm² (10 mm² durch Umdrehen der Anschlussschelle)
Abgang: 4 bis 10 mm²

Application notes

Avvisi e consigli

max. Drehmoment = 2Nm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

08825000
Fissaggio a scatto
per guida 35 x 7,5
per barrette PE/N 01126 - 01129 e 01926 - 01932
Di Più

01120000
Supporto per morsetti per barrette PE/N
per fissaggio a vite
Di Più
