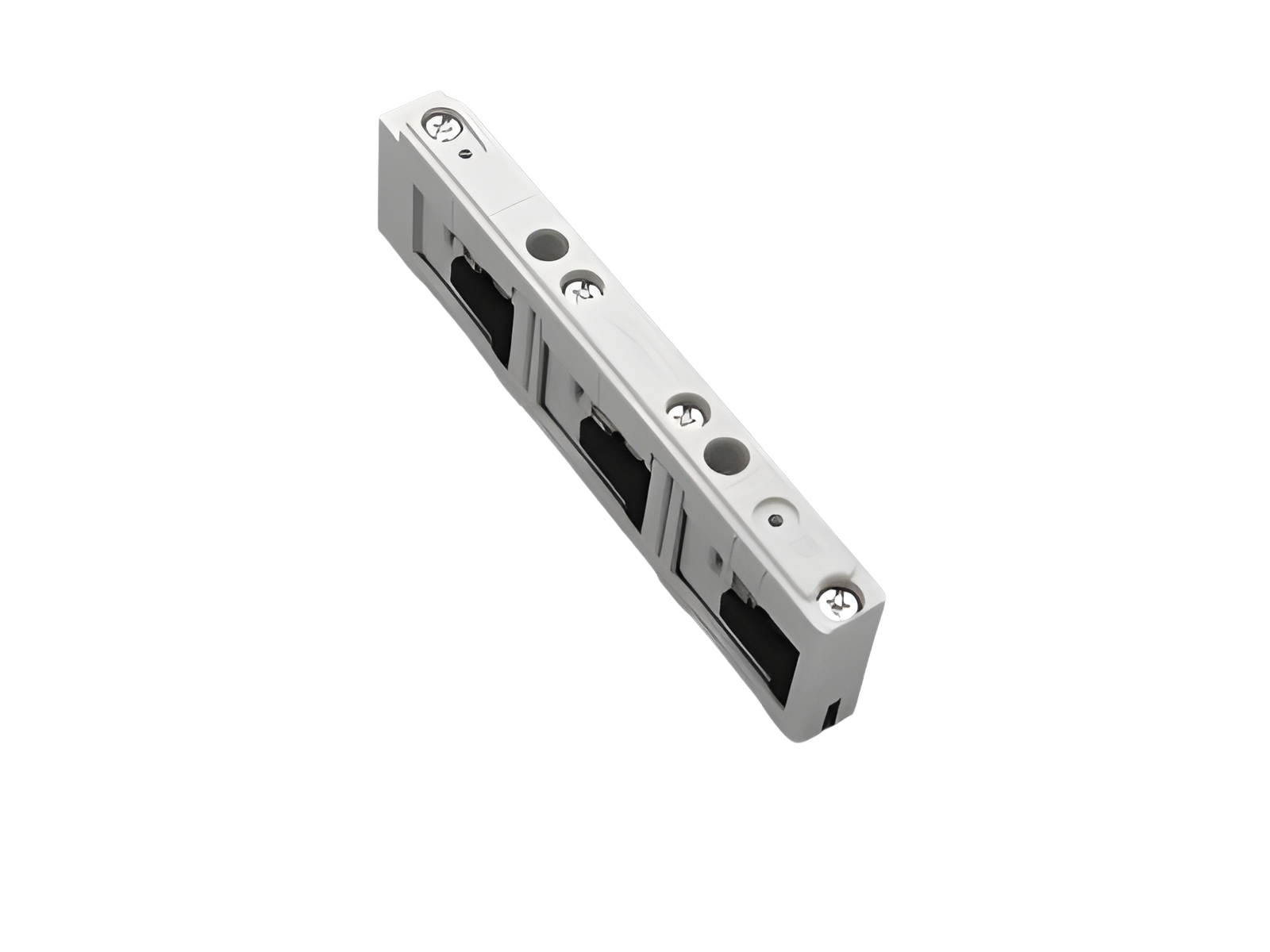

support de jeu de barres universel UL (01508)

The picture may show a similar product.

Description

Référence 01508 000

support de jeu de barres universel UL

3 pôles, avec trous de vissage internes

pour jeux de barres 12, 20, 30 x 5, 10

Système

60Classic

Groupe de produits	06
Sous-groupe	09

Dimensions de l'emballage	10
EAN	4021267015084

ETIM 5.0	EC001166
ETIM 8.0	EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL , DNV GL

for UL feeder circuits >250V

Type: S620-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	800 V

rated frequency (IEC):

50 / 60 Hz

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

rated peak withstand current I_pk max.:	70 kA
rated short-time withstand current I_cw (1.0 s) max.:	34.2 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC:

1500 V

min. permitted operation temperature

-40

go to calculation for 3-pole system (IEC)

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	22 kA
	400mm support spacing
SCCR protected max.:	100 kA
	see mounting instruction

Charactéristiques mécaniques
L x H x P:	20 x 191 x 51
Poids:	14,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 20, 30 x 5, 10

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.



for UL feeder circuits >250V
To maintain the increased air and creepage sections as per UL 508A, the spacer or the base plate is to be used.
