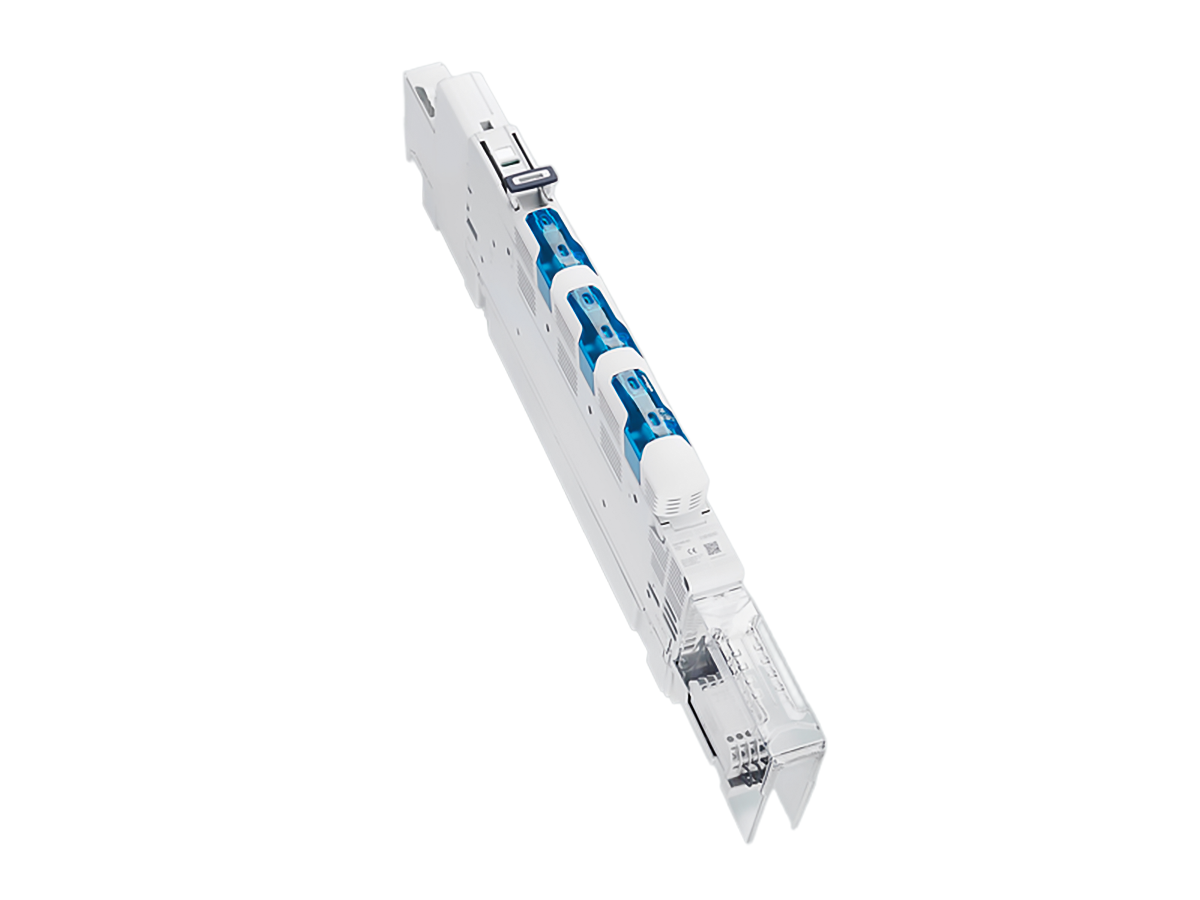

réglette sectionneur de fusible NH taille 00 (33627)

The picture may show a similar product.

Description

Référence 33627000A

QUADRON^®185Power Speed

réglette sectionneur de fusible NH taille 00

version haute, départs en haut M8

version haute, départs en haut, liaison vissée

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

not suitable for systems with CrossLink protection modules

Système

185Power

Avantages produit

When the cover is open, all touchable parts are voltage-free

Operator-independent switching

Lockable cover with double-bit lock

Mixed installation with all components 185Power

Can be sealed when switched on or off

Can be locked with up to 3 padlocks when switched off

Groupe de produits	18
Sous-groupe	52

Dimensions de l'emballage	1
EAN	4021267336271

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB)

Type: QS185-00

Données techniques

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	160 A
Tension assignée (IEC) CA:	400 V

rated isolation voltage U_i AC:	400 V
Tension assignée de tenue aux chocs Uimp:	4 kV

Catégorie d'emploi CA:

AC-23B 160A/400V
AC-23B 125A/400V

cond. short-circuit current with fuses (AC):	100 kA / 400 V
	120 kA / 400 V
approved wth fuse links of operation class:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 35,2 W.

(The power dissipation at full load would be 55,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses.
distance to grounded parts = 0mm at 120kA
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Charactéristiques mécaniques
L x H x P:	50 x 933 x 272
Poids:	483,5 kg/100
pour jeux de barres:	30, 40, 60, 80, 100, 120 x 10

CT can be integrated in the device:	ja
front degree of protection:	IP30

Type of fastening:
can be screwed onto drilled busbar

Application notes

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
Conseils	Verwendete Variante der Sicherungsüberwachung: IL9075.12/010 Eigenschaften: 2 Wechsler, Speicherverhalten einstellbar, Fernreset möglich, Arbeitsstromprinzip

permitted power dissipation of the fuse-link:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Fuse monitoring

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

33732000A
cache bornes, version haute, raccordement en bas
pour 33700, 33715, 33720, 33770, 33771, 33772 et QUADRON®185Power Speed, 00
taille 00
Plus

33734000A
borne à prisme
für Cu / Al 10 - 95 mm²
taille 00
Plus

33741000
transformateur de courant 80 A / 5 A
2,5 VA / classe 1
taille 00
Plus

33742000
transformateur de courant 150 A / 5 A
2,5 VA / classe 1
taille 00
Plus

33113000
pour les caches latéraux
pour caches frontaux
taille 00 - 3
Plus

33758000A
obturateur latéral
pour caches frontaux
taille 00 - 3
Plus

33642000A
contact de signalisation
commutateur 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®185Power Speed taille 00, 1, 2, 3
Plus

33644000A
compensation de hauteur taille 00
pour ajustement à la hauteur de la réglette sectionneur taille 00
Ersatzteil
Plus

33645000A
rallonge du recouvrement du bandeau latéral, frontal
pour caches frontaux
taille 00
Plus

33653000A
protection à l'arrière contre les contacts accidentels
pour bornes de raccordement
taille 00
Plus

33752000
transformateur de courant 150 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
taille 00
Plus

33751000
transformateur de courant 150 A / 5 A
2,5 VA / classe 0,5
taille 00
Plus

33750000
transformateur de courant 100 A / 5 A avec déclaration de conformité
1,5 VA / classe 0,5
taille 00
Plus

33749000
transformateur de courant 100 A / 5 A
1,5 VA / classe 0,5
taille 00
Plus

33728000A
adaptateur double
pour 2 réglettes taille NH 00
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

https://pim.woehner.de/FR/DE/1000177646

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
