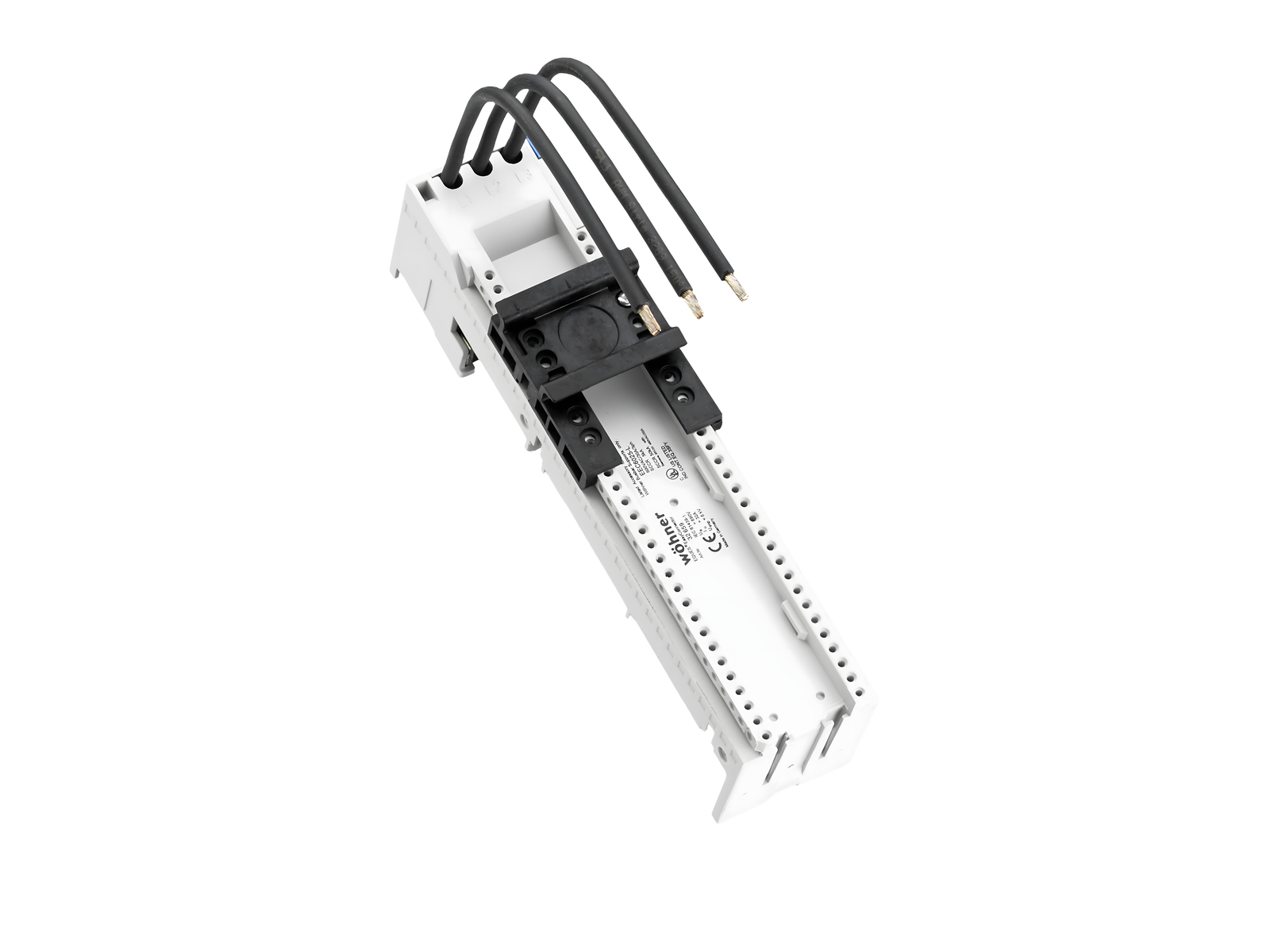

adaptateur de jeu de barres 32 A (32659)

The picture may show a similar product.

Description

Référence 32659 000

EQUES^®60Classic

adaptateur de jeu de barres 32 A

pour démarreur direct Siemens S0 avec bornes à ressort

45 x 200, avec câbles AWG 10 (6 mm²) longueur 165 mm

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Avantages produit

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Groupe de produits	05
Sous-groupe	21

Dimensions de l'emballage	4
EAN	4021267326593

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531
ETIM 8.0	EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL , DNV GL

for UL feeder circuits >250V

Type: EEC6025-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	32 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,0 W.

(The power dissipation at full load would be 3,2 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

min. permitted operation temperature

-40

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	32 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	5 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	65 kA

SCCR:

30 kA with S0 12,5 A / 600 V AC
65 kA with S0 25 A / 480 V AC
65 kA with S0 16 A / 480 V AC
50 kA with S0 32 A / 480 V AC

Charactéristiques mécaniques
L x H x P:	45 x 200 x 63
Poids:	32,1 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Points de raccordement
with leads
AWG10 (6 mm²)
wire stripping:	9 mm

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter


for UL feeder circuits >250V
