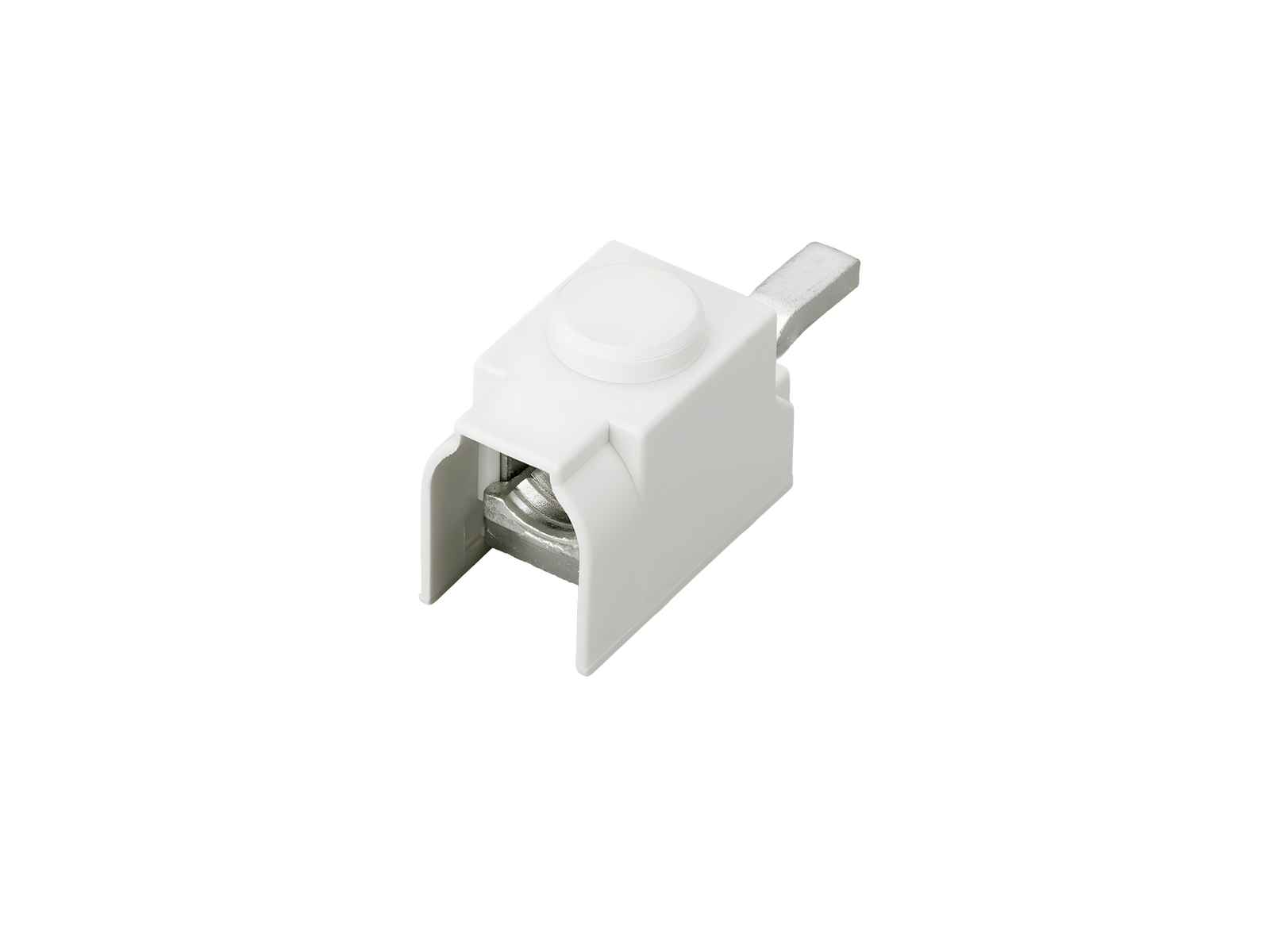

The picture may show a similar product.
Référence 01198000A
borne de raccordement, frontale
25 - 95 mm²
pour 31057
| Groupe de produits | 07 |
| Sous-groupe | 26 |
| Dimensions de l'emballage | 3 |
| EAN | 4021267011987 |
| catalog page | 2020 : 6.2, 6.4, 6.8 |
| ECLASS 6.1 | 27371390 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normes
IEC 61439-1:2011
Approbations
EAC
EAC Type: TE-CT
Homologation CCC: no certification required
| Details IEC | |
| Normes | |
| IEC 61439-1:2011 |
| Electrical data IEC | |
| Courant assigné (IEC): | 225 A |
| Tension assignée (IEC) CA: | 690 V |
| Tension assignée de tenue aux chocs Uimp: | 4 kV |
| Les performances d'isolation de l'article dépendent des conditions d'installation. | |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CA: | 690 V |
| Tension maximale IEC CC: | 1000 V |
| AC-23B (690V/250A) AC-23A (500V/250A) AC-23B (400V/280A) AC-22A (690V/250A) AC-22B (690V/300A) AC-22B (500V/320A) |
| Charactéristiques mécaniques | |
| L x H x P: | 21 x 34 x 28 |
| Poids: | 9,0 kg/100 |
| Points de raccordement | |
| min. cross-section: | 25 mm² |
| max. cross-section: | 95 mm² |
| Not suitable for aluminium cables ! | |
|
AC-23B (690V/250A) |
|
Conseils
Recommended stripping of the insulation on the connection lead approx. 26mm
