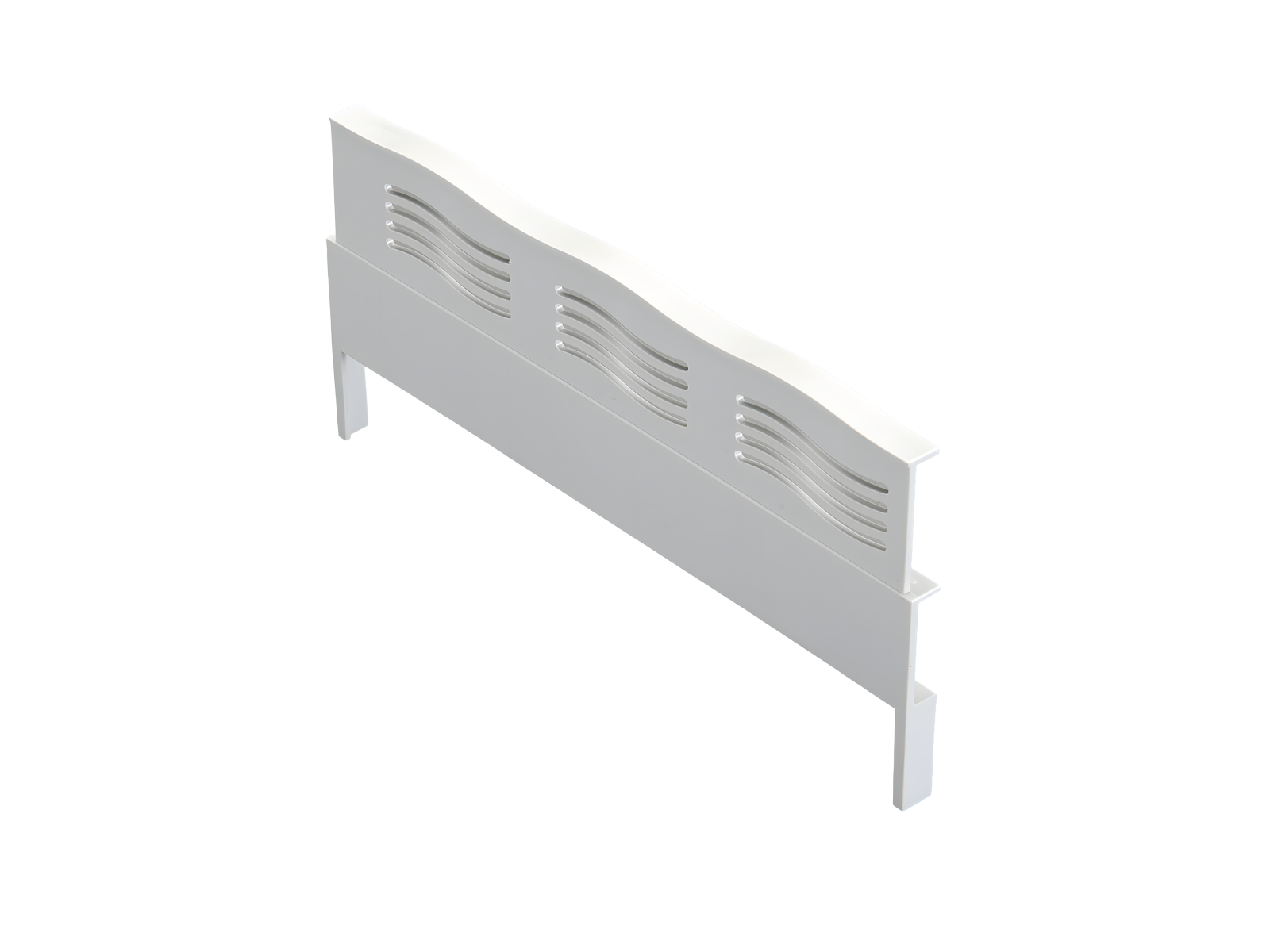

module latéral 9 mm, pour 31574 et 31575 (31914)

The picture may show a similar product.

Description

Référence 31914 000A

module latéral 9 mm, pour 31574 et 31575

for 3-pole system

Système

60Classic

Groupe de produits	01
Sous-groupe	36

Dimensions de l'emballage	5
EAN	4021267319144

ETIM 5.0	EC002936
ETIM 8.0	EC002936

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

max. permitted operation temperature

Charactéristiques mécaniques
L x H x P:	9 x 200 x 95
Poids:	6,1 kg/100

Charactéristiques des matériaux
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

31575 000B
SECUR^®60Classic EasyLiner
interrupteur-sectionneur à fusibles D0, pour jeu de barres 3 pôles
Size D02 / E 18
pour fusibles D01 et D02, avec LED
63 A / 3P
indication (LED) of a tripped fuse link
operator independent switching (snap-action mechanism)
raccordement par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31574 000B
SECUR^®60Classic EasyLiner
interrupteur-sectionneur à fusibles D0, pour jeu de barres 3 pôles
Size D02 / E 18
pour fusibles D01 et D02
63 A / 3P
operator independent switching (snap-action mechanism)
raccordement par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/DE/1000073474

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

Deutsch Chinese Français Czech Italiano English Russian Português Español

Switzerland International Deutschland France
