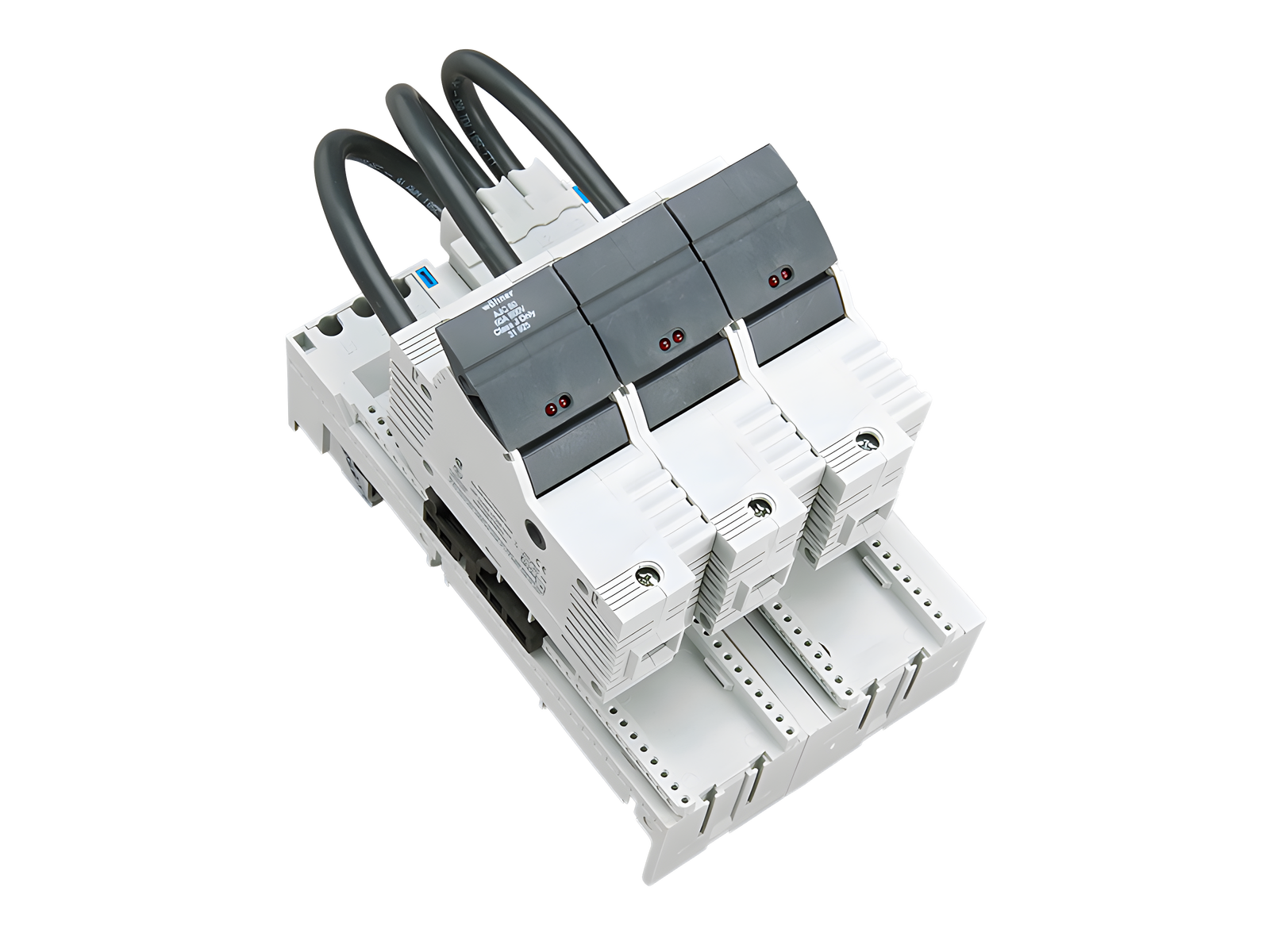

porte-fusible Class J monté sur rail (31970000)

The picture may show a similar product.

Description

Référence 31970 000

AMBUS 60Classic

porte-fusible Class J monté sur rail

pour fusibles Class J, 35 - 60 A (27x60), avec LED

3P, solution intégrale reposant sur un adaptateur de jeu de barres

raccordement par le bas

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits 16
Sous-groupe 24
Dimensions de l'emballage 1
EAN 4021267319700
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 8.0 EC002705
ETIM 10.0 EC002705

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 508

Approbations

CSA , UL

Type: EEC6080-L + AJC60

EAC Type: AJC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Données techniques

for fuse links size: Class J 60 A
fuse links acc. to standard: UL 248-8
permitted power dissipation of the fuse-link: 7 W
Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,8 W.

(The power dissipation at full load would be 10,7 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
min. permitted operation temperature -40°C
Details UL
Normes
UL 4248-8
UL 508
Electrical data UL
rated current (UL): 60 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
rated voltage (UL) DC: 600 V
for wires UL: Cu 75°C
Icc: 100 kA
Charactéristiques mécaniques
L x H x P: 126 x 200 x 157
Poids: 131,0 kg/100
Pôles: 3 pôles
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Points de raccordement
cage clamp connection
screw drive: PZ2
wire stripping: 20 mm
min. cross-section: 2,5 mm²
max. cross-section: 50 mm²
f: 2.5 - 50 mm²
f + AE: 2.5 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.: 3,2 Nm
Md max.: 4,8 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 14
max. cross-section UL: AWG 1/0
torque (UL): 35 lb-in
for wires UL: Cu 75°C


connection of 2 wires (of same cross-section)
for applications acc. to IEC / EN:
Cu 2.5 - 16 mm²
all further details: as for connection of 1 conductor

connection of 2 wires (of same cross-section)
for applications acc. to UL / CSA:
Cu AWG 14 - AWG 6
all further details: as for connection of 1 conductor
Charactéristiques des matériaux
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 7 W
