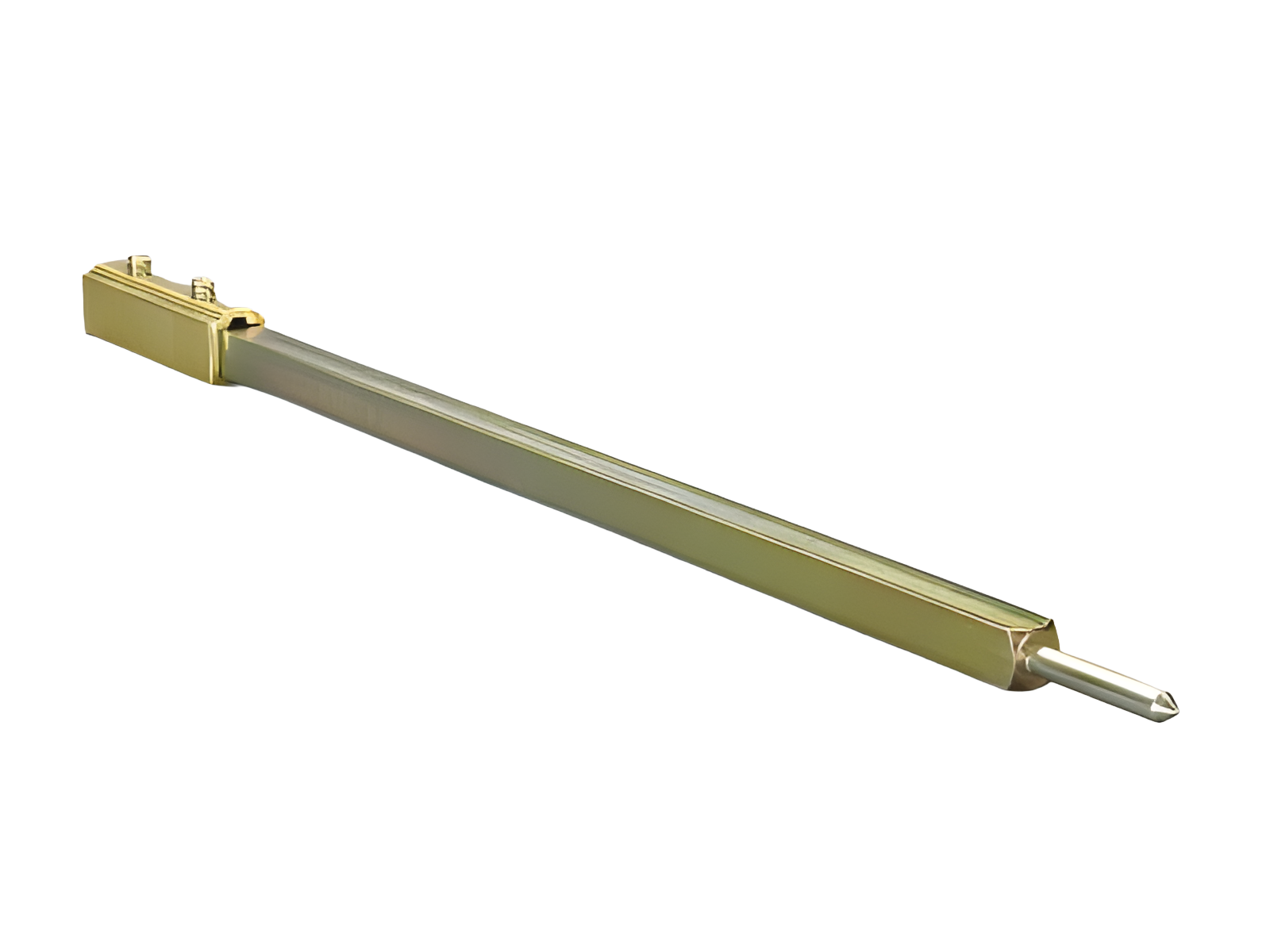

axe de prolongement, longueur 550 mm (33380)

The picture may show a similar product.

Description

Référence 33380000

axe de prolongement, longueur 550 mm

LTS-250/400/630, LTS-F 160/250/400

pour LTS-250/400/630, LTS-F 160/250/400

Groupe de produits	14
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267333805

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC000916
ETIM 5.0	EC000916

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	29,0 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)
