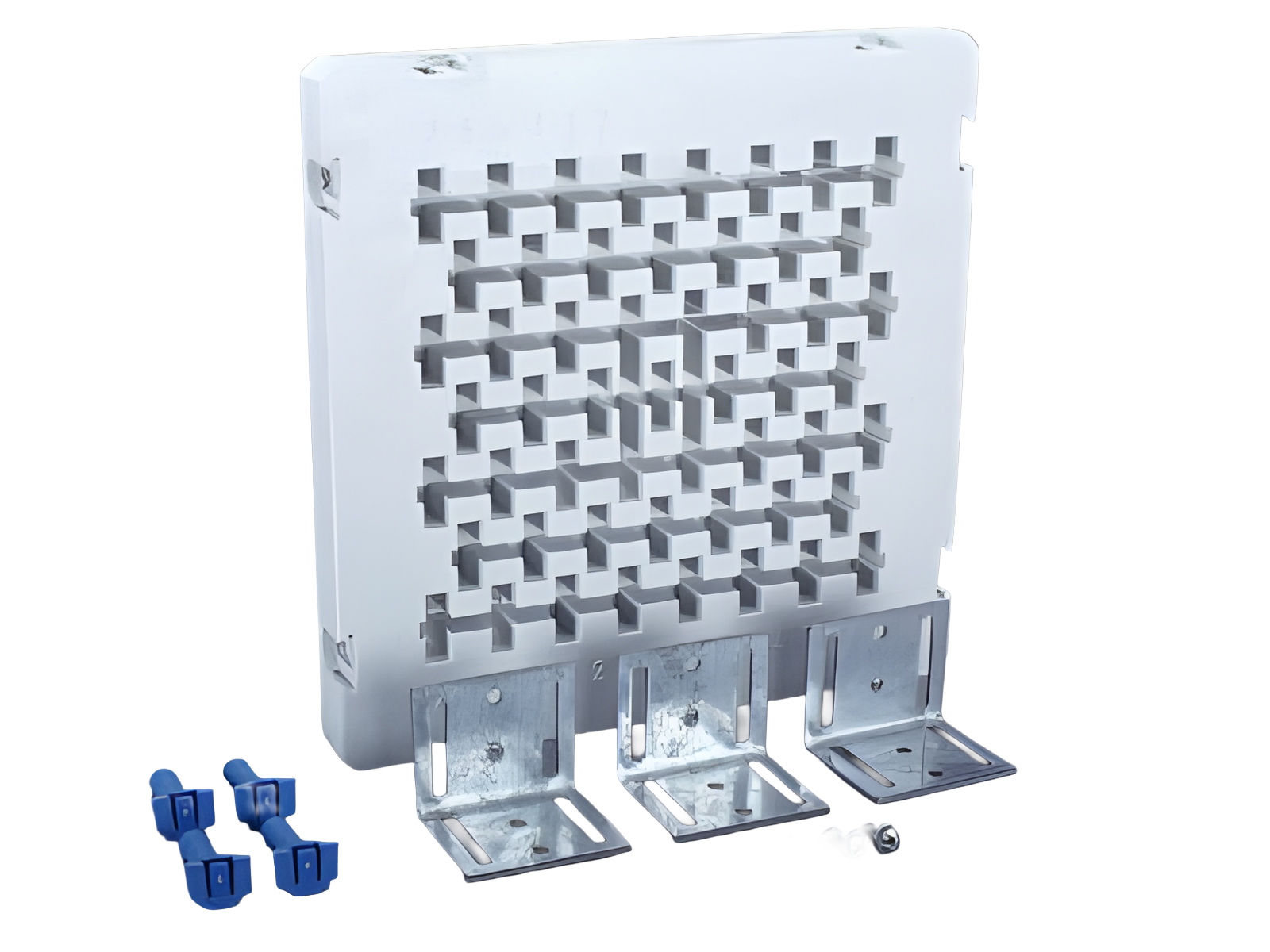

support de jeu de barres, latéral (35008)

The picture may show a similar product.

Description

Référence 35008 000

support de jeu de barres, latéral

pour jeux de barres 30 x 10, double-T and triple-T section

Système

centre feed unit

Groupe de produits	11
Sous-groupe	15

Dimensions de l'emballage	2
EAN	4021267350086

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: Z1140-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

can also be used for 4-pole busbar systems

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Charactéristiques mécaniques
L x H x P:	30 x 300 x 300
Poids:	458,0 kg/100
pour jeux de barres:	30 x 10, double-T and triple-T section

Application notes

The scope of delivery includes fastening brackets, fastening screws and holders for covers.



for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

accessories for mounting

35017 000
cache supplémentaire
pour alimentation centrale
Plus

Usage

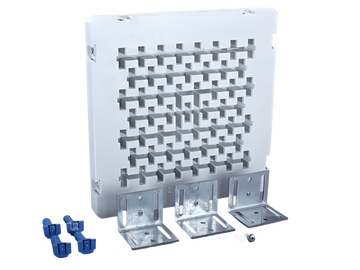

35009 000
support de jeu de barres à 4 pôles, centre
pour jeux de barres: 30 x 10, double-T section
Plus

01831 000
barres à profil en double T, 720 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longueur 653 mm, étamé
Plus

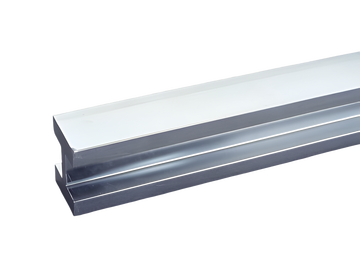

01838 000
barres à profil en double T, 720 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longueur 453 mm, étamé
Plus

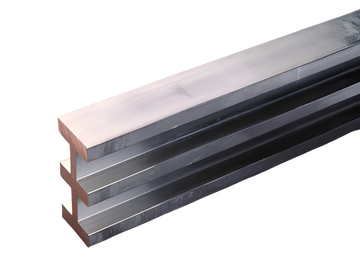

01188 000
barres à profil en triple T, 1140 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longueur 453 mm, étamé
Plus

01189 000
barres à profil en triple T, 1140 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longueur 653 mm, étamé
Plus

https://pim.woehner.de/FR/DE/1000048841

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
