embase de fusible NH 400 A, à encastrer (03766)

The picture may show a similar product.

Description

Référence 03766 000

QUADRON®Panel

embase de fusible NH 400 A, à encastrer

Size NH 2

vis M10 des 2 côtés

taille 2 / 1P, avec protection contre les contacts

for mounting plate

Système

Panel

Avantages produit

For safe connection of the leads, the shock protection is split into 2.

Groupe de produits 10
Sous-groupe 09
Dimensions de l'emballage 3
EAN 4021267037666
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC000067
ETIM 5.0 EC000067

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Approbations

DNV GL

Données techniques

for fuse links size: NH 2
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 45 W
Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
Courant assigné (IEC): 400 A
Tension assignée (IEC) CA: 690 V
Tension assignée (IEC) CC: 440 V
Tension assignée de tenue aux chocs Uimp: 6 kV
short-circuit strength when protected by fuses: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,7 W.

(The power dissipation at full load would be 12,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 1000 V
Tension maximale IEC CC: 1000 V
for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation
Charactéristiques mécaniques
L x H x P: 64 x 237 x 121
Poids: 93,1 kg/100
Pôles: 1 pôle
Mounting: for mounting plate
Points de raccordement
screw connection
M10
Md min.: 18,0 Nm
Md max.: 22,0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.
permitted power dissipation of the fuse-link: 45 W

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

covers

79449 000
cache pattes d'extraction
pour socles de fusibles NH
NH 1 - 3
Plus

further accessories

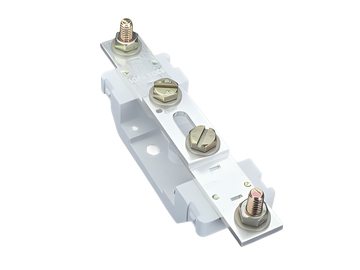

03757 000
conducteur neutre 400 A, déconnectable
vis M10 des 2 côtés
200 mm de long
for mounting plate
Plus

accessories for fuses

03502 000
poignée d'extraction de fusible NH
sans protection
taille 000 / 3
Plus
