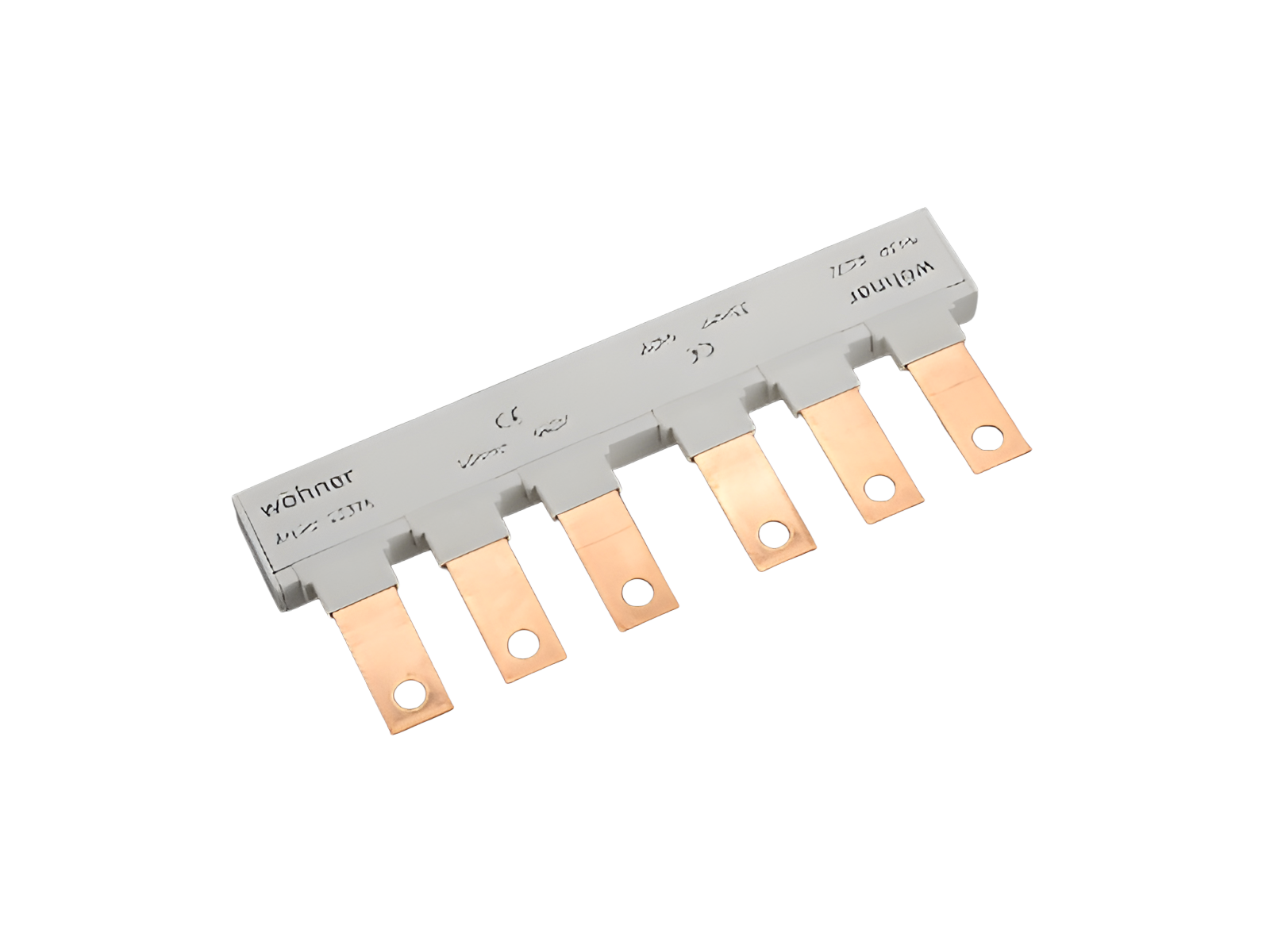

peigne de raccordement, 3 pôles, pour 2 fusible-interrupteur-sectionneurs NH (33376)

The picture may show a similar product.

Description

Référence 33376000

peigne de raccordement, 3 pôles, pour 2 fusible-interrupteur-sectionneurs NH

35 mm²

pour 33200

Avantages produit

Shock protection: as per DIN EN 50274/BGV A3

Prefabricated for two NH- LTS closed version with end caps

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	4
EAN	4021267333768

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,9 W.

(The power dissipation at full load would be 4,6 W.)

rated insulation voltage: 800V at pollution degree 2; 690V at pollution degree 3 For rated operating current, see download diagram
rated surge withstand capacity: 25kA /400V; rated short-time withstand current resistance: 12.5kA-100ms/400V
Degree of protection: IP 20 at front in combination NH-LTS, comb-type busbar and connecting terminal possible. Degree of protection near terminal depends on installation.

Charactéristiques mécaniques
L x H x P:	212 x 15 x 32
Poids:	27,1 kg/100
Section:	35 mm²

Application notes

Conseils	Recommended installation situation: Feed with the comb-type busbar at NH-LTS from below. Reductions are to be taken into consideration for different installation situations and conditions of use.
