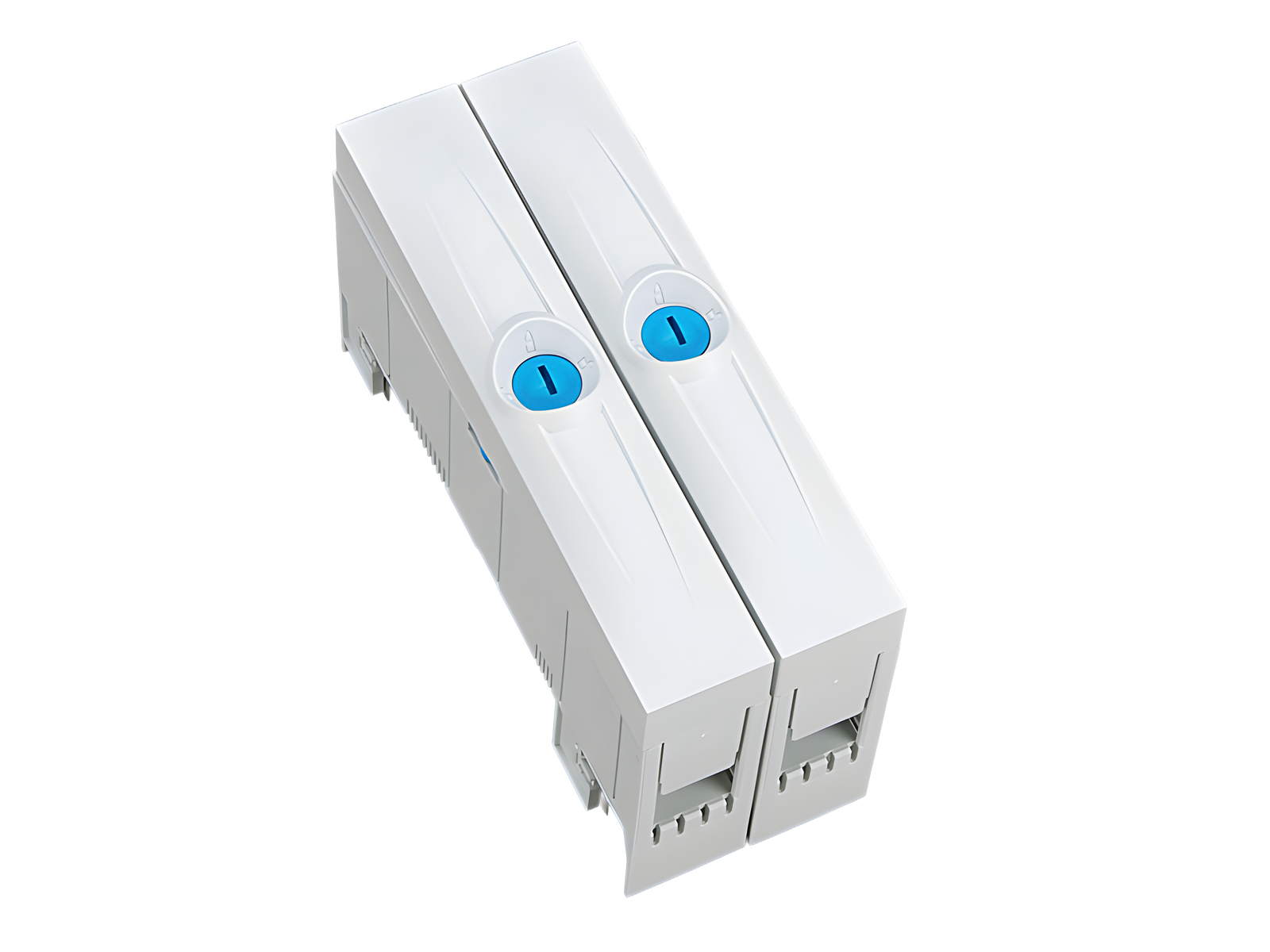

The picture may show a similar product.
Référence 01426000
CRITO®30Compact
kit de raccordement, 3 pôles L1 + L2 + L3
10 - 120 mm²
pour jeux de barres 12 x 5, 10
Système
30Compact 3P, 30Compact 5P
| Groupe de produits | 07 |
| Sous-groupe | 45 |
| Dimensions de l'emballage | 1 |
| EAN | 4021267014261 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normes
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Homologation CCC: no certification required
| Details IEC | |
| Normes | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| Courant assigné (IEC): | 250 A |
| Tension assignée (IEC) CA: | 690 V |
| rated peak withstand current Ipk max.: | 35.4 kA |
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CA: | 1000 V |
| Tension maximale IEC CC: | 1500 V |
| Charactéristiques mécaniques | |
| L x H x P: | 60 x 160 x 80 |
| Poids: | 51,5 kg/100 |
| Pôles: | 3 pôles |
| pour jeux de barres: | 12 x 5, 10 |
| Points de raccordement | |
| cage clamp connection | |
| wire stripping: | 25 mm |
| min. cross-section: | 10 mm² |
| max. cross-section: | 150 mm² |
| re: | 10 - 10 mm² |
| rm: | 16 - 150 mm² |
| f: | 16 - 120 mm² |
| f + AE: | 10 - 120 mm² |
| (f + AE may not fit with max. cross-section) | |
| Alvéole de serrage: | 15 x 15 |
| Md min.: | 12,0 Nm |
| Md max.: | 12,5 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| Les performances d'isolation de l'article dépendent des conditions d'installation. | |
