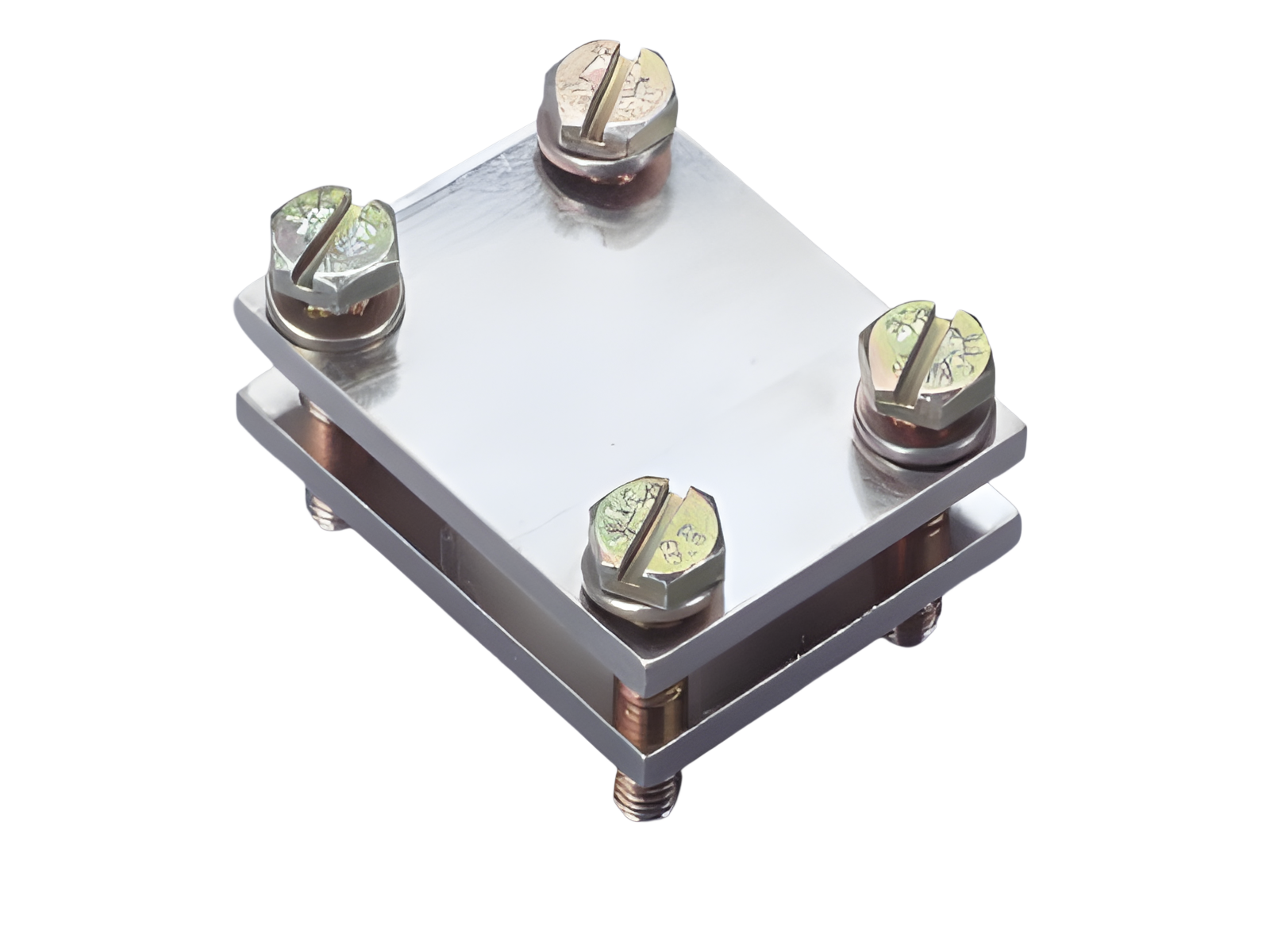

borne plate (01587)

The picture may show a similar product.

Description

Référence 01587000

borne plate

pour le raccordement de barres plates, largeur 35 avec barres souples Cu, largeur 30

Système

60Classic

Groupe de produits	07
Sous-groupe	34

Dimensions de l'emballage	10
EAN	4021267015879

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
L x H x P:	50 x 55 x 25
Poids:	21,5 kg/100

Points de raccordement
Alvéole de serrage:	35 x 30

Application notes

Conseils	for connection of flat busbars with solid or laminated flat conductors

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

01612000
rail de cuivre en lamelles, dénudé, isolé
5x 32 x 1
617 A, longueur 2 m
Plus

01282000
rail de cuivre en lamelles, dénudé, isolé
6x 32 x 1
715 A, longueur 2 m
Plus

01613000
rail de cuivre en lamelles, dénudé, isolé
10x 32 x 1
894 A, longueur 2 m
Plus
