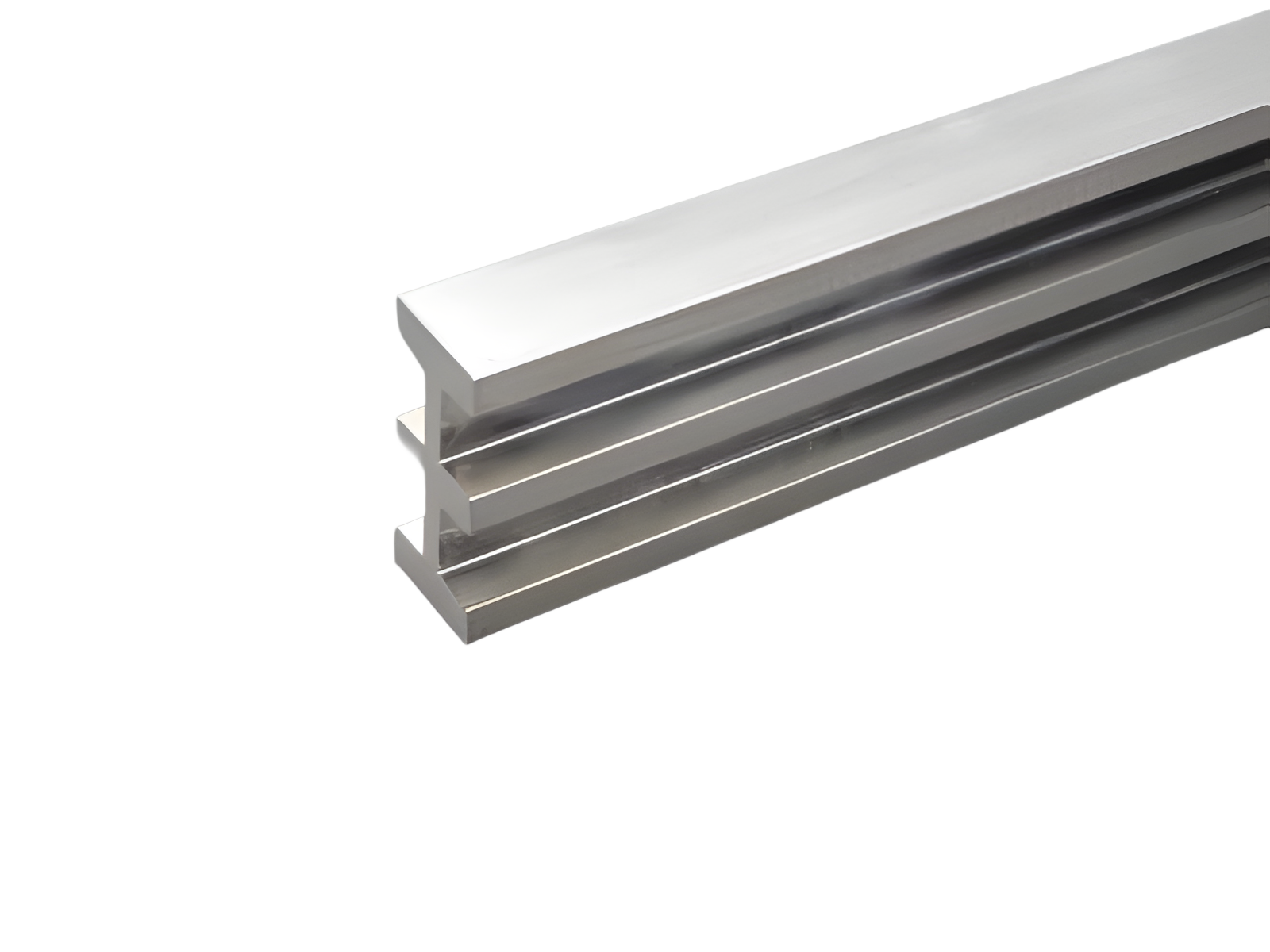

barres à profil en triple T, 1140 mm² (01187)

The picture may show a similar product.

Description

Référence 01187000

barres à profil en triple T, 1140 mm²

longueur 2,40 m, étamé

Système

60Classic, centre feed unit

Avantages produit

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Groupe de produits	06
Sous-groupe	92

Dimensions de l'emballage	1
EAN	4021267011871

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL , DNV GL

for UL feeder circuits >250V

Type: HH1140-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 179,8 W.

(The power dissipation at full load would be 281,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

current at 55 K:

2500 A

diagram current capacity (IEC)

Details UL
Normes
UL 508

for UL feeder circuits >250V

Compte tenu de l'élévation de température autorisée dans les conditions d'installation spécifiques, la capacité suivante peut être acceptée par UL (dossier E197039)
max. load acc. to UL 508:	1800 A
Prendre en compte la tension nominale du support de jeu de barres utilisé dans l'application.

Charactéristiques mécaniques
L x H x P:	2400 x 30 x 70
Poids:	2462,4 kg/100
Section:	1 140 mm²

Edge radius 0.5

Application notes

Veuillez respecter les caractéristiques d'isolation du support de jeu de barres pour votre application.

short-circuit withstandability:	see product description of the used busbar support

for UL feeder circuits >250V
