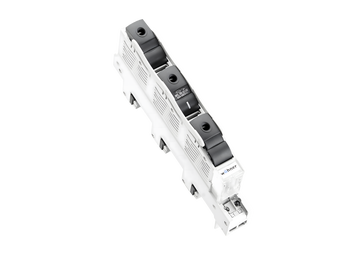

réducteur D02 pour fusibles D01 2 - 16 A (31902)

The picture may show a similar product.

Description

Référence 31902 000

réducteur D02 pour fusibles D01 2 - 16 A

pour APS, SEL, SPL

Système

60Classic

Groupe de produits	01
Sous-groupe	36

Dimensions de l'emballage	20
EAN	4021267319021

ETIM 5.0	EC002936
ETIM 8.0	EC002936

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

max. permitted operation temperature

55°C

Charactéristiques mécaniques
Poids:	0,1 kg/100

Charactéristiques des matériaux
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit
