Embase de fusible D0, pour jeu de barres, 27 mm (01647)

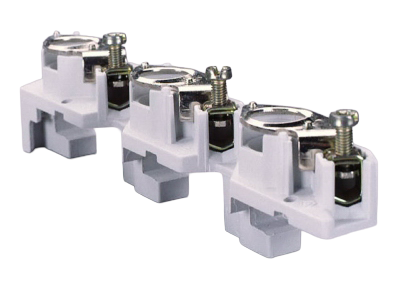

The picture may show a similar product.

Référence 01647 000

CUSTO^®60Classic

Embase de fusible D0, pour jeu de barres, 27 mm

E 18 / 3P

sonstiges

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits	01
Sous-groupe	03

Dimensions de l'emballage	10
EAN	4021267016470

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approbations

VDE

Type: 5683

fuse links acc. to standard:	IEC / HD 60269-3
permitted power dissipation of the fuse-link:	5,5 W

Tension assignée (IEC) CC:

250 V

Tension assignée de tenue aux chocs Uimp:

6 kV

approved wth fuse links of operation class:	gG
short-circuit strength when protected by fuses:	50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,8 W.

(The power dissipation at full load would be 5,9 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	440 V
Tension maximale IEC CC:	262 V

Direct contact of the fuse links on the busbar
Peut être utilisé comme circuit de dérivation du système de jeu de barres. L'utilisation comme alimentation d'un système de jeu de barres n'est pas autorisée.

Charactéristiques mécaniques
L x H x P:	27 x 200 x 43
Poids:	14,7 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées
Mounting:	sonstiges

Points de raccordement
Not suitable for aluminium cables !

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !
D02 busbar mounted fuse bases are also suitable for D01 busbar mounted fuse bases thanks to special holding springs and special ferrule gauge pieces. From a permanent load of 35A, the 36mm-wide version is recommended due to the heat produced.

permitted power dissipation of the fuse-link:	5,5 W
