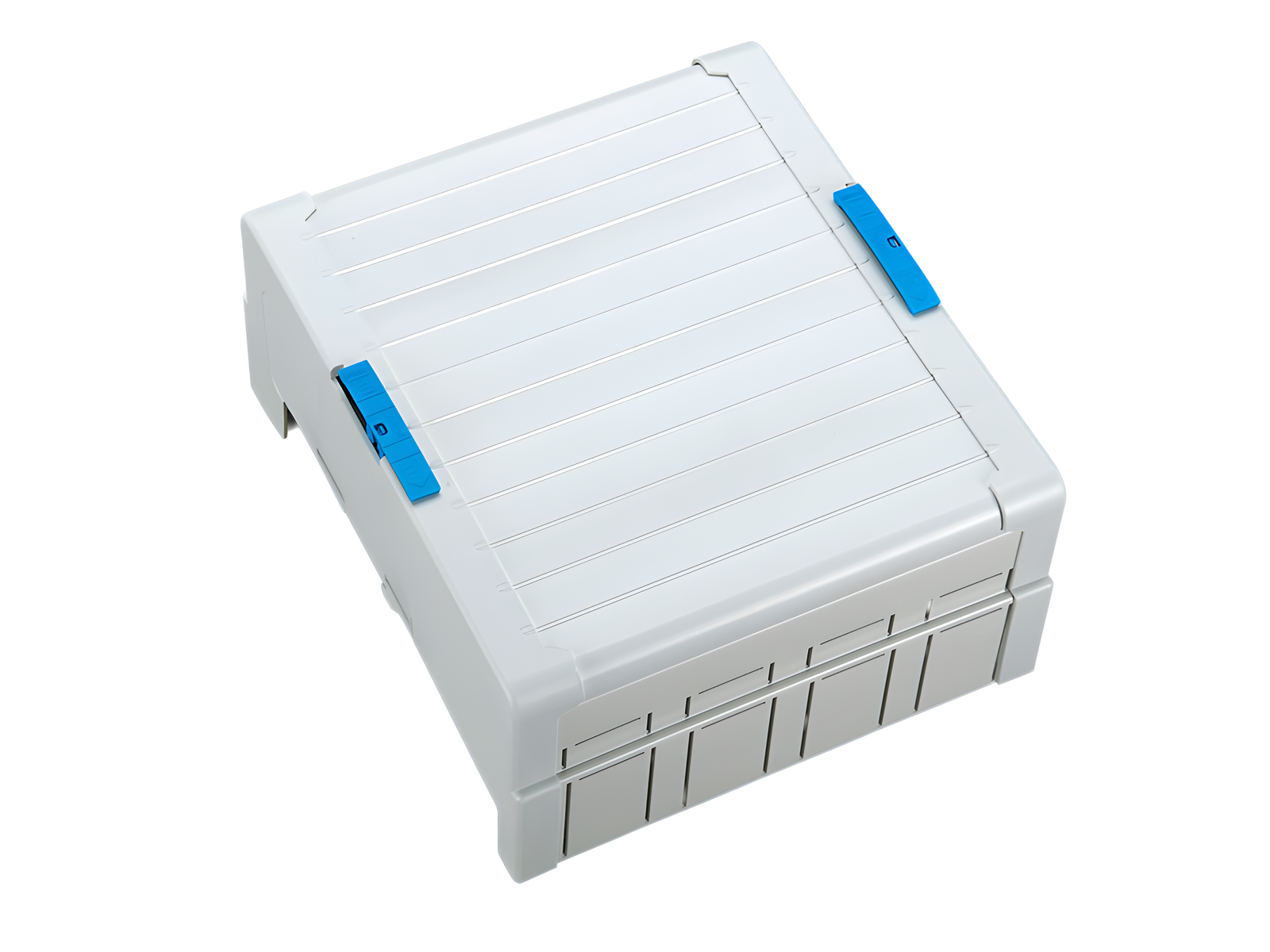

capuchon, 4 pôles (01597)

The picture may show a similar product.

Description

Référence 01597 000

capuchon, 4 pôles

large de 228 mm

228 x 260 x 90

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits	07
Sous-groupe	36

Dimensions de l'emballage	1
EAN	4021267015978

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

CSA , UL

for UL feeder circuits >250V

Type: CTC60-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Details UL
Normes
UL 508

for UL feeder circuits >250V

Charactéristiques mécaniques
L x H x P:	228 x 260 x 90
Poids:	45,0 kg/100
Pôles:	4-polig
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Application notes

Also suitable as reserve section cover.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

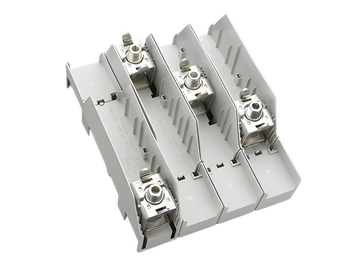

01162 000
CRITO^®60Classic
kit de raccordement, 4 pôles, sans cache
lam. Cu. 20 - 32 x 3 - 15
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Plus

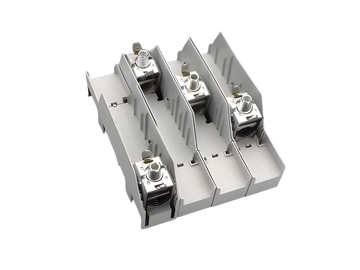

01147 000
CRITO^®60Classic
kit de raccordement, 4 pôles, sans cache
95 - 300 mm², AWG 3/0 - 600 MCM
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Plus

01069 000
CRITO^®
bornes à pince
160 - 1000 mm²
bornier 55 x 28
pour jeux de barres: 30 x 10 et barres profilées
Plus
