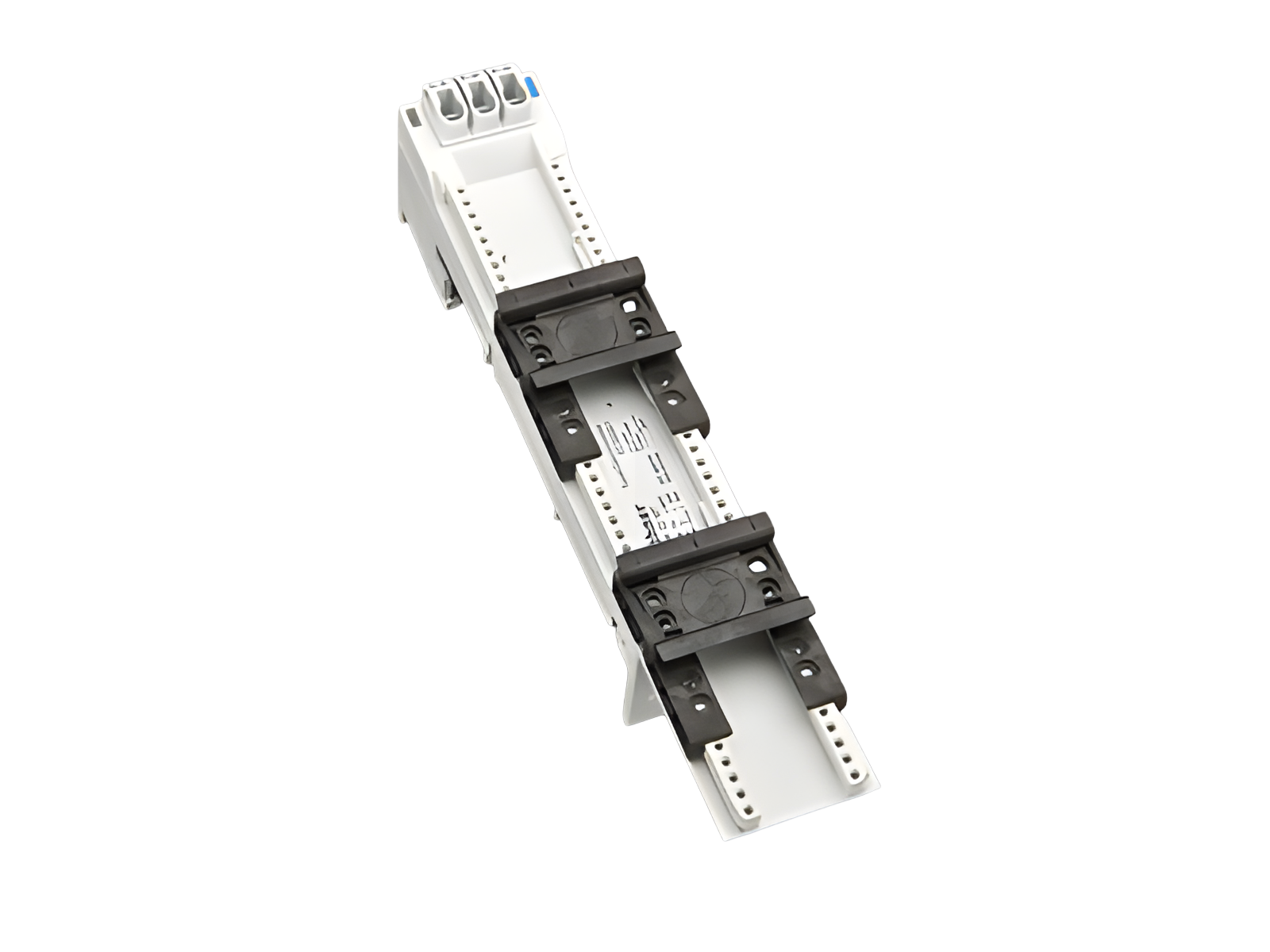

adaptateur de jeu de barres, 32 A (32487)

The picture may show a similar product.

Référence 32487 000

EQUES^®60Classic

adaptateur de jeu de barres, 32 A

3 pôles

2 rails DIN réglables

45 x 260, sans câbles, avec bornes à ressort 1,5 - 6 mm² par l'avant

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Avantages produit

Free phase selection.
Click mechanism when pushing onto the busbar.

Groupe de produits	05
Sous-groupe	21

Dimensions de l'emballage	4
EAN	4021267324872

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC:

800 V

Charactéristiques mécaniques
L x H x P:	45 x 260 x 63
Poids:	35,5 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter
