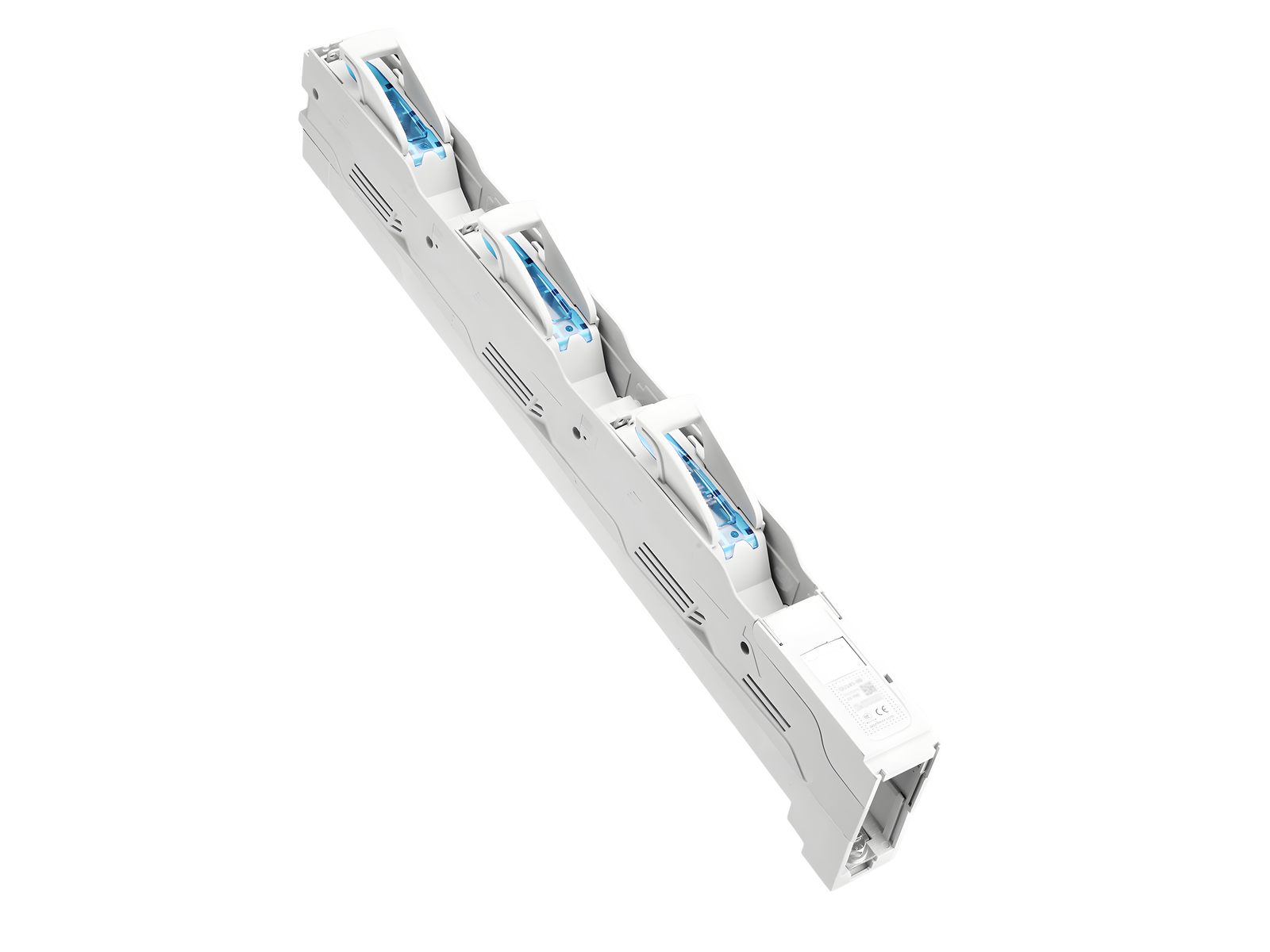

La imagen puede mostrar un producto similar.
Part No.: 33529000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
flat version with V-clamp 95 mm²
terminal body Al, pressure piece brass
para barras 30, 40, 60, 80, 100, 120 x 10
disponible en breve
sistema
185Power
ventajas del producto
Self-closing inspection holes are available in the cover.
Cover can be locked when closed.
| grupo de producto | 12 |
| subgrupo | 42 |
| embalaje | 1 |
| EAN | 4021267335298 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
homologaciónes
IEC (CB) , CCC , EAC
tipo: QU185-00 V-Clamp
EAC Type: NH
| para fusibles de tamaño: | NH 000, NH 00 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 160 A |
| tensión nominal (IEC) AC: | 800 V |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión de pico Uimp: | 8 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23B 160A/400V |
| Utilisation category DC (IEC 60947-3) : | DC-20B max. voltage between the fuses: 1000V visible information required: Do not switch under load. |
| corriente de cortocircuito condicional con fusibles (AC): | 30 kA / 800 V (63 A) |
| 100 kA / 690 V | |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 14,7 W.
(The power dissipation at full load would be 23,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| Degree of protection IP20 at front, degree of protection near terminal depends on installation |
| datos mecánicos | |
| An x A x P: | 50 x 670 x 147 |
| peso: | 211,4 kg/100 |
| para barras: | 30, 40, 60, 80, 100, 120 x 10 |
| el transformador de corriente puede ser integrado en el aparato: | nein |
| grado de protección frontal: | IP20 |
Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp
connection:
screw connection M8
| puntos de apriete | |
|
Tornillo M8 : |
|
