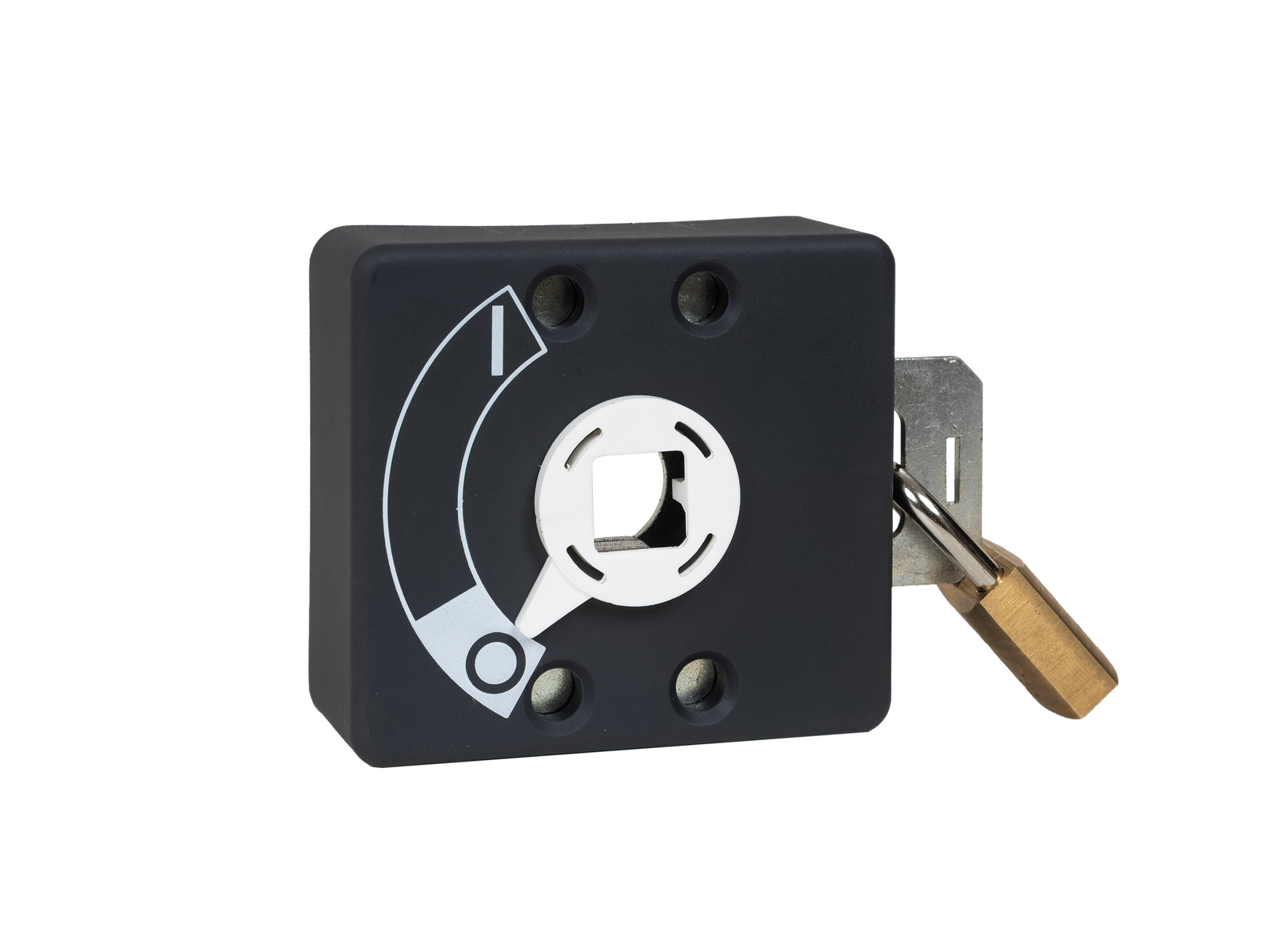

locking device for direct drive (23956)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 23956 000AD

CAPUS^®Panel

locking device for direct drive

para S32-3, S32-4, S32-5

NEW

sistema

Panel

grupo de producto	14
subgrupo	51

embalaje	1
EAN	4021267239565

ECLASS 6.1	27379090
ECLASS 7.1	27379090
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
peso:	25,0 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

23009 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos
Size 5
tornillo M12, maneta gris grafito
2500 A
for mounting plate
Mas

23010 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos
Size 5
tornillo M12, maneta gris grafito
3150 A
for mounting plate
Mas

23008 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos
Size 4
tornillo M12, maneta gris grafito
1600 A
for mounting plate
Mas

23028 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos + N
Size 4
tornillo M12, maneta gris grafito
1600 A
N en el lado derecho
for mounting plate
Mas

23027 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos + N
Size 4
tornillo M16, maneta gris grafito
1250 A
N en el lado derecho
for mounting plate
Mas

23017 000AD
CAPUS^®Panel
interruptor-seccionador de 4 polos
Size 4
tornillo M16, maneta gris grafito
1250 A
for mounting plate
Mas

23018 000AD
CAPUS^®Panel
interruptor-seccionador de 4 polos
Size 4
tornillo M12, maneta gris grafito
1600 A
for mounting plate
Mas

23016 000AD
CAPUS^®Panel
interruptor-seccionador de 4 polos
Size 3
tornillo M12, maneta gris grafito
1000 A
for mounting plate
Mas

23015 000AD
CAPUS^®Panel
interruptor-seccionador de 4 polos
Size 3
tornillo M10, maneta gris grafito
630 A
for mounting plate
Mas

23007 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos
Size 4
tornillo M16, maneta gris grafito
1250 A
for mounting plate
Mas

23006 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos
Size 3
tornillo M12, maneta gris grafito
1000 A
for mounting plate
Mas

23026 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos + N
Size 3
tornillo M12, maneta gris grafito
1000 A
N en el lado derecho
for mounting plate
Mas

23005 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos
Size 3
tornillo M10, maneta gris grafito
630 A
for mounting plate
Mas

23025 000AD
CAPUS^®Panel
interruptor-seccionador de 3 polos + N
Size 3
tornillo M10, maneta gris grafito
630 A
N en el lado derecho
for mounting plate
Mas

https://pim.woehner.de/ES/INT/1000269209

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
