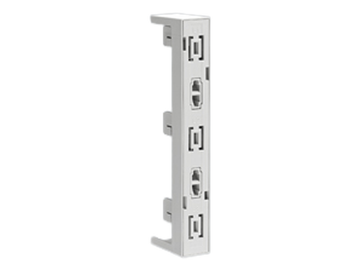

La imagen puede mostrar un producto similar.
Part No.: 36124 000A
MOTUS®30Compact
Arrancador híbrido de motor, 3 polos
0,18 - 3 A Arrancador directo e inversor de giro con IO-Link / interruptor para cargas resistivas
con IO-Link interface
para barras 12 x 5, 10
con CrossLink®Technology
phase-out product
sistema
30Compact 3P
ventajas del producto
4 functions integrated:
Right contactor
Left contactor
Motor protection relay
Installed width only 22.5mm
30 million electrical switching operations
| grupo de producto | 21 |
| subgrupo | 06 |
| embalaje | 1 |
| EAN | 4021267361242 |
| ECLASS 6.1 | 27370804 |
| ECLASS 7.1 | 27370804 |
| ETIM 4.0 | EC001037 |
| ETIM 5.0 | EC001037 |
Normas
IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-2:2011
IEC 61508-1:2010
ISO 13849-1:2015
UL 60947-1
homologaciónes
UL
for UL feeder circuits >250V
tipo: 36130
UL file: E360470, UL category (for USA): NLDX https://www.ul.com
UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com
| datos IEC | |
| Normas | |
|
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-2:2011 IEC 61508-1:2010 ISO 13849-1:2015 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 3 A |
| tensión nominal (IEC) AC: | 500 V |
| tensión mín. de servicio AC: | 42 V |
| características de disparo: | Class 10 |
| corriente nominal del set: | Yes |
| mínima intensidad de carga: | 0.18 A |
| frecuencia máx. de conmutación: | 2 Hz |
| ciclos de conmutación: | 30.000.000 |
| frecuencia nominal (IEC): | 50 / 60 Hz |
| tensión nominal de aislamiento Ui AC: | 550 V |
| tensión de pico Uimp: | 6 kV |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 3,8 W.
(The power dissipation at full load would be 6,0 W.)
| datos UL | |
| Normas | |
| UL 60947-1 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 3 A |
| tensión nominal (UL) AC: | 500 V |
| tensión mín. de servicio AC: | 42 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: | 100 kA with JDDZ fuse Class J 175 A / 600 V AC |
| datos mecánicos | |
| An x A x P: | 22.5 x 160 x 114.5 |
| peso: | 55,9 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12 x 5, 10 |
| grado de protección: | IP20 |
| instalación vertical: | Yes |
| instalación en posición horizontal: | No |
| puntos de apriete | |
| screw clamp connection | |
| screw drive: | 0,8x4 |
| wire stripping: | 8 mm |
| min. cross-section: | 0,2 mm² |
| max. cross-section: | 2,5 mm² |
| Md min.: | 0,5 Nm |
| Md max.: | 0,6 Nm |
| min. cross-section UL: | AWG 24 |
| max. cross-section UL: | AWG14 |
| torque (UL): | 5,0 - 7,0 lb-in |
|
Screw terminals (solid round, flexible, flexible with wire-end ferrule) |
|
| permitted degree of polution: | 2 |
| for UL feeder circuits >250V | |
