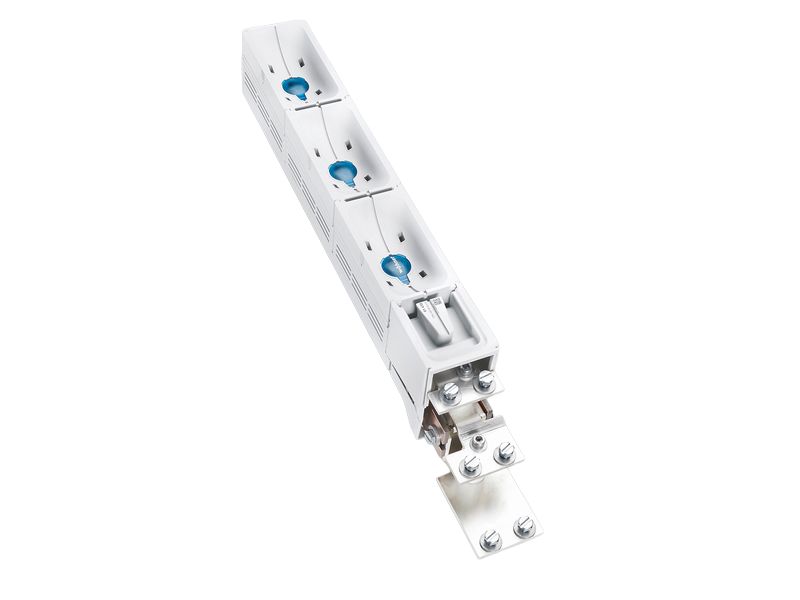

La imagen puede mostrar un producto similar.
Part No.: 01439000A
CRITO®185Power
bloque de terminales
3 polos
para 3 terminales de cable de 300 mm² (disposición de compensación), para 4 terminales de cable de 240 mm² o lam. Cu 80 x 10
Conexión cables por arriba o por abajo
para barras 30, 40, 60, 80, 100, 120 x 10
sistema
185Power
grupo de producto | 07 |
subgrupo | 57 |
embalaje | 1 |
EAN | 4021267014391 |
ECLASS 6.1 | 27141146 |
ECLASS 7.1 | 27141146 |
ETIM 4.0 | EC000001 |
ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
tipo: CRL185-1000
Homologación CCC: no es obligatoria la certificación
datos IEC | |
Normas | |
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
datos electricos IEC | |
intensidad de corriente nominal (IEC): | 1400 A |
tensión nominal (IEC) AC: | 690 V |
resistencia a corriente de pico Ipk máx. : | 87.4 kA |
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: | 40.6 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 352,0 W.
(The power dissipation at full load would be 550,0 W.)
datos adicionales IEC | |
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
tensión máxima (IEC) AC: | 1000 V |
tensión máxima (IEC) DC: | 1500 V |
máxima intensidad de corriente (IEC): | 1.400 A |
a current carrying capacity of 1400A was proved, when connected with 4 cables 240mm² (direct screw connection of the connection rail to the busbar system) |
datos mecánicos | |
An x A x P: | 100 x 960 x 150 |
peso: | 1050,0 kg/100 |
Polaridad: | 3 polos |
para barras: | 30, 40, 60, 80, 100, 120 x 10 |
puntos de apriete | |
screw connection | |
M12 | |
La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
Notas |
For using more connection rails in parallel, a rated diversity factor according IEC 61439 should be taken into account. |
