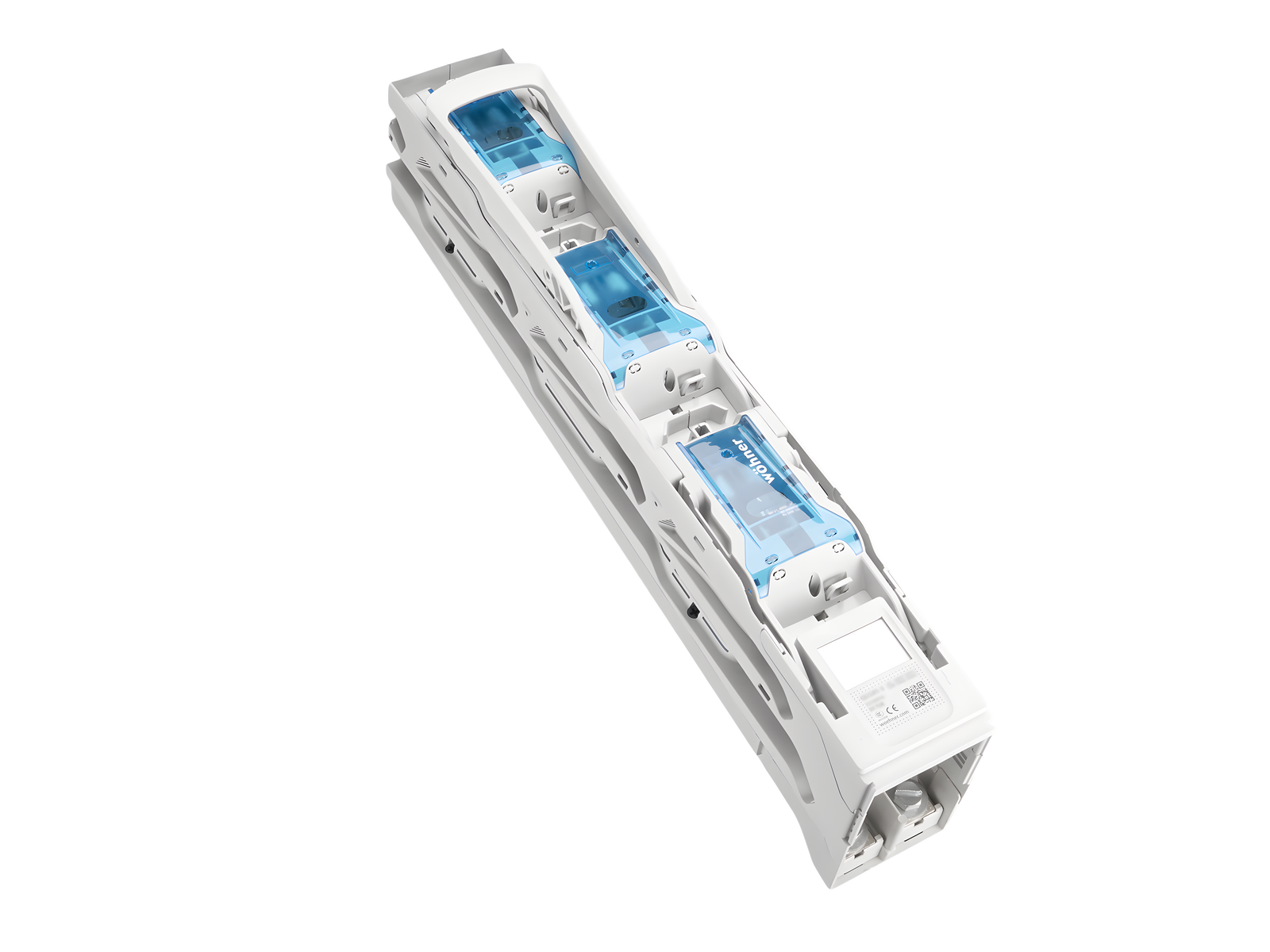

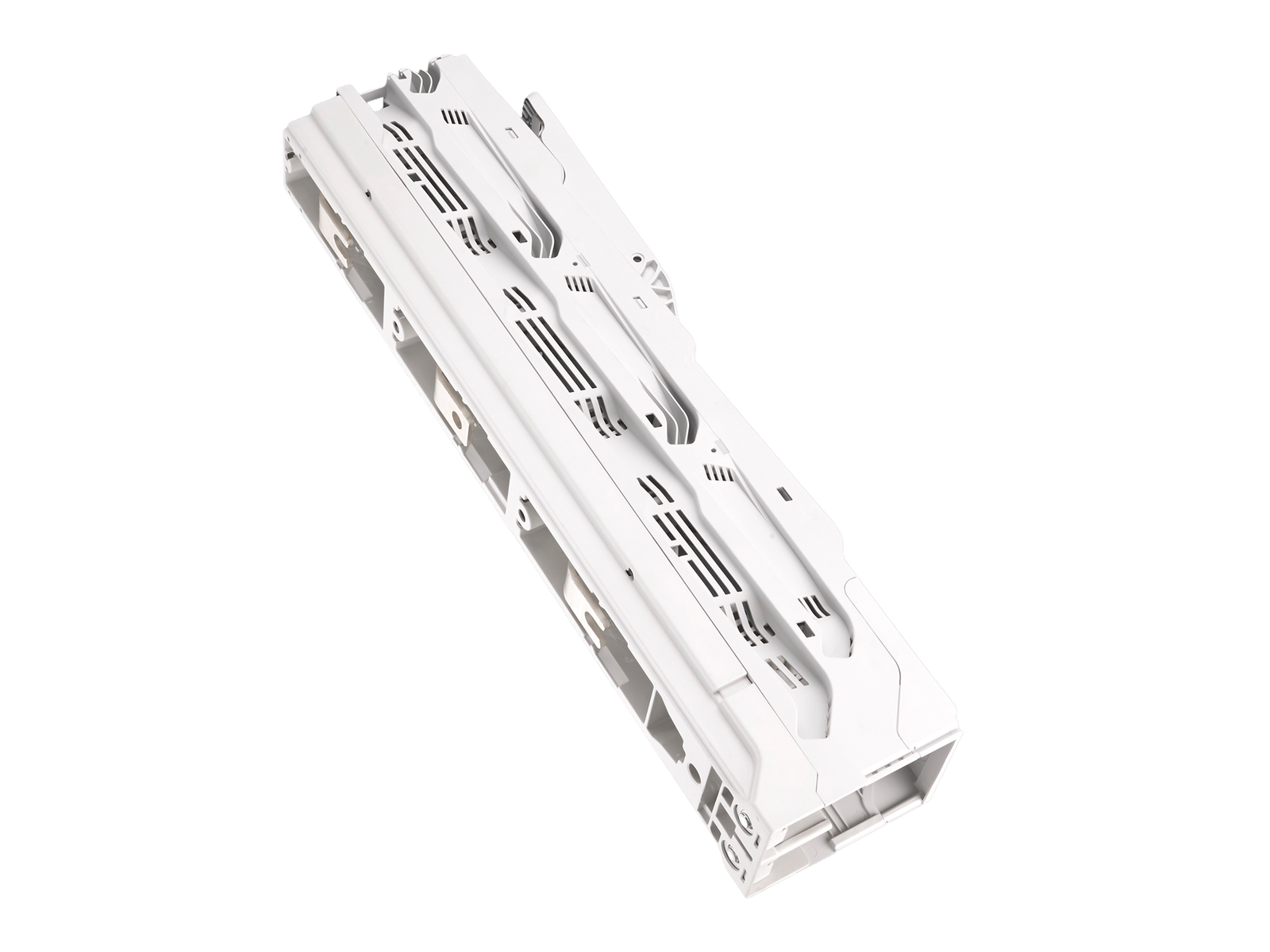

interruptor-seccionador fusible vertical, 630 A (33703)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33703 000A

QUADRON®185Power

interruptor-seccionador fusible vertical, 630 A

talla 3, 3 polos conmutables

tornillo M12

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

ventajas del producto

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

grupo de producto 12
subgrupo 55
embalaje 1
EAN 4021267337032
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB)

tipo: QU185-3

CCC certificate: 2015010302773479

Datos técnicos

para fusibles de tamaño: NH 3
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 630 A
tensión nominal (IEC) AC: 800 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 12 kV
Utilisation category AC (IEC 60947-3) : AC-22B (800 V / 315 A)
AC-21B (690 V / 500 A)
AC-22B (500 V / 630 A)
AC-23B (400 V / 630 A)
Utilisation category DC (IEC 60947-3) : DC-20B
max. voltage between the fuses: 1000 V
visible information required: Do not switch under load.
corriente de cortocircuito condicional con fusibles (AC): 65 kA / 800 V (315 A)
80 kA / 690 V (630 A)
100 kA / 500 V (630 A)
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 75,5 W.

(The power dissipation at full load would be 118,0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front (see mounting instruction)
datos mecánicos
An x A x P: 100 x 670 x 189
peso: 582,3 kg/100
Polaridad: 3 polos
para barras: 30, 40, 60, 80, 100, 120 x 10
el transformador de corriente puede ser integrado en el aparato: ja
el transformador de corriente puede ser integrado en el módulo de transformador: ja
grado de protección frontal: IP20
degree of protection when open: IP10

Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled mounting with terminal clamp
connection:
screw connection M12

puntos de apriete


screw M12 :
Md 30 Nm

Application notes

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

The terminal compartment cover 33733 is always needed for the connection at top and when using cable lugs.
potencia disipada del fusible permitida: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
