soporte para fusibles cilíndricos (31295)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31295 000

AMBUS^®Panel

soporte para fusibles cilíndricos

Size Class CC

Class CC / 1P

30 A / 600 V

for mounting rail

sistema

Panel

ventajas del producto

large clamping range, also for two identical conductors (adjacent)
holder for label

grupo de producto	17
subgrupo	07

embalaje	12
EAN	4021267312954

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

UL 4248-1

UL 4248-4

homologaciónes

CSA , UL , CCC

for UL feeder circuits >250V

tipo: AESCC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 21107299296

Datos técnicos

para fusibles de tamaño:	Class CC
fusibles según norma:	UL 248-4
potencia disipada del fusible permitida:	4 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system J

datos eléctricos

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,2 W.

(The power dissipation at full load would be 0,3 W.)

datos UL
Normas
UL 4248-1 UL 4248-4

for UL feeder circuits >250V
suitable for field-installed conductors

datos electricos UL
intensidad de corriente nominal (UL):	30 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz
tensión nominal (UL) DC:	600 V

SCCR:

200 kA

datos mecánicos

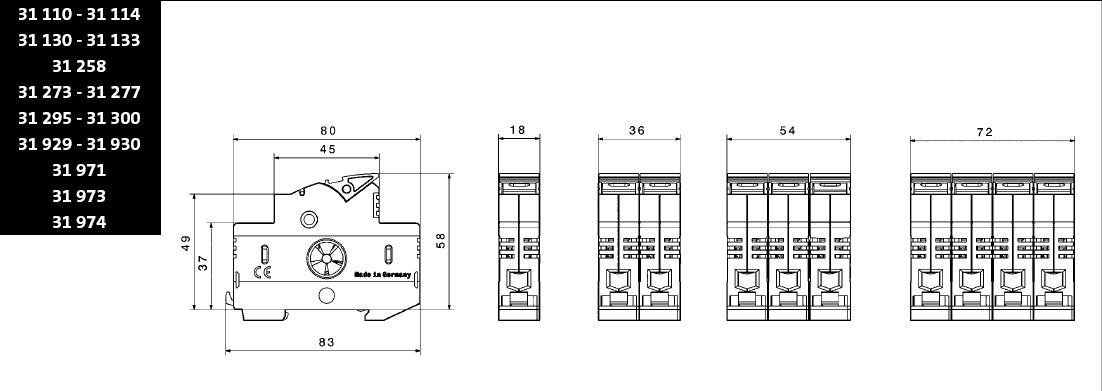

An x A x P:	18 x 81 x 58
peso:	5,5 kg/100
Polaridad:	1 polos
Mounting:	for mounting rail

grado de protección:	IP20
grado de protección frontal:	IP20

puntos de apriete
cage clamp connection
screw drive:	PZ2
wire stripping:	11 mm
min. cross-section:	0,75 mm²
max. cross-section:	25 mm²
Md min.:	2,0 Nm
Md max.:	2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL:	AWG 18
max. cross-section UL:	AWG 4

for applications acc. to IEC / EN : 1 wire : Cu 0,75 - 25 mm² 2 wires (of same cross-section) : Cu 0,75 - 10 mm² flexible cables, directly or with wire-end ferrule (flexible cables of max. cross-section may not fit when using wire-end ferrule) Md 2,0 - 2,5 Nm / 18 - 22 lb.in. for applications acc. to UL / CSA : only Cu cables acc. to UL 486E 60°C/75°C 1 wire : AWG 18 - AWG 8, Class B, Md 2,0 -2,5 Nm / 18 - 22 lb.in. AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in. 2 wires (of identical cross-section) : AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in. AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !

potencia disipada del fusible permitida:	4 W


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

31548 000
peine, 1 polo, tipo puente, paso de 18 mm
100 A, 1 m de longitud
25 mm²
Mas

31039 000
borne de conexión, conexión frontal
6 - 35 mm² / AWG 10 - 1/0
para: 31548
Mas

31550 000
borne de conexión, conexión frontal
6 - 35 mm²
para: 31549, 31561
Mas

Similar products

31298 000
AMBUS^®Panel
soporte para fusibles cilíndricos, con LED
Size Class CC
Class CC / 1P
30 A / 600 V
indication (LED) of a tripped fuse link
for mounting rail
Mas

https://pim.woehner.de/ES/INT/1000051038

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
