fusible de 175 A (03221)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03221 000

fusible de 175 A

Size Class J 200 A

-Mersen-

600 V AC, fast acting

Class J, 41x146

grupo de producto	22
subgrupo	34

embalaje	1
EAN	4021267032210

ECLASS 6.1	27142002
ECLASS 7.1	27142002
ETIM 4.0	EC002704
ETIM 5.0	EC002704

Homologaciónes

Normas

UL 248-8

UL 248-1

homologaciónes

CSA , UL

tipo: A4J

UL file: E2137, UL category (for USA): JDDZ_ https://www.ul.com

CSA file: 12636, CSA class: 1422-02_ https://directories.csa-international.org

Datos técnicos

tamaño:

Class J 200 A

datos IEC
Normas

clase de servicio

fast acting

datos UL
Normas
UL 248-8 UL 248-1

datos electricos UL
intensidad de corriente nominal (UL):	175 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz
tensión nominal (UL) DC:	300 V

SCCR:	200 kA
SCCR:	DC 100 kA

datos mecánicos
An x A x P:	41 x 146 x 41
peso:	38,5 kg/100

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Data packet EPlan (*.edz)

| Characteristics

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

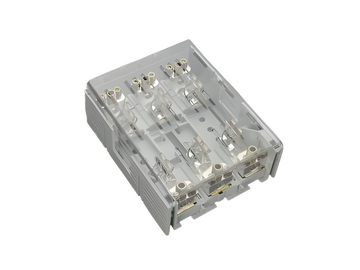

33307 000
QUADRON^®Panel
soporte para fusibles cilíndricos
Size Class J 200 A
Class J / 3P, borne 150 mm²
200 A / 600 V (41x146)
for mounting plate
Mas

https://pim.woehner.de/ES/INT/1000050574
